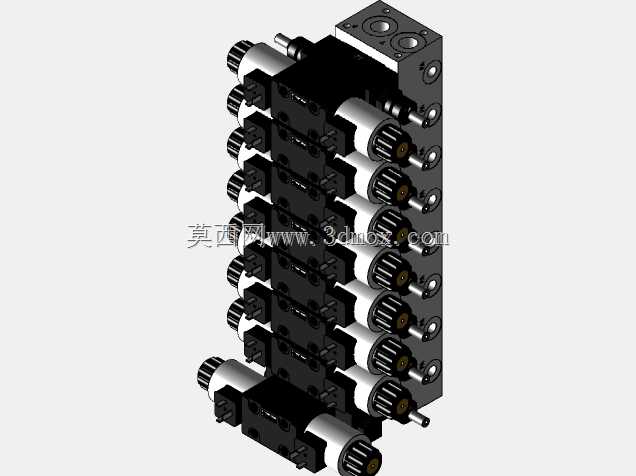

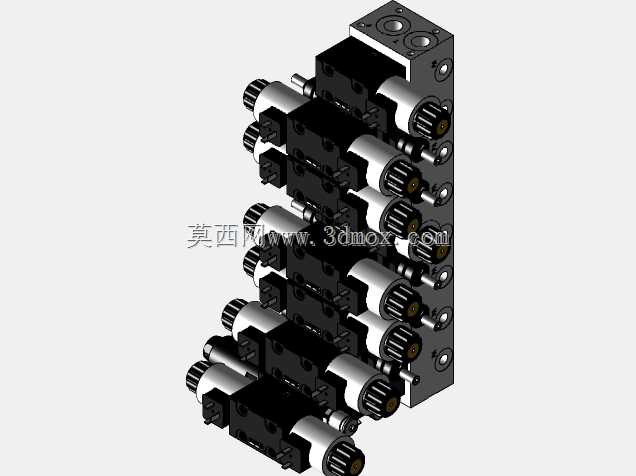

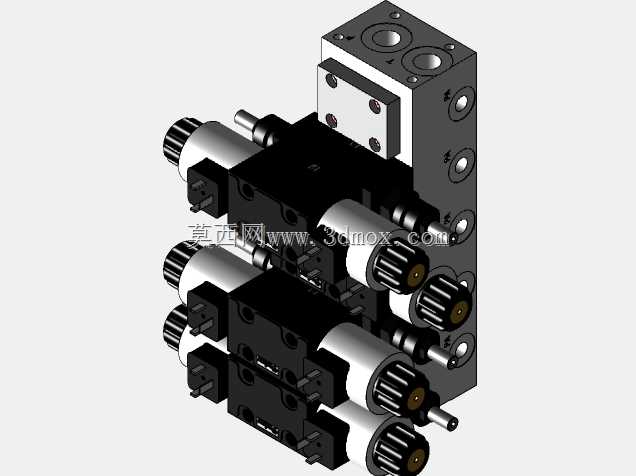

派克多路集成液压阀组终端结构

　　这款集成式液压阀终端是重型工程机械液压系统里的核心控制单元，常见于大吨位挖掘机、矿用装载机、重型起重设备的主控回路中，负责整机油路的流量分配、压力调控与执行元件动作换向，单组阀块可同时对接8路液压执行机构，覆盖动臂升降、斗杆收放、铲斗翻转、回转动作、行走驱动等多类作业动作的控制需求。从结构设计来看，整体采用叠片式阀块堆叠布局，每一片阀片对应独立的控制回路，进油与回油通道在阀组内部通过精密加工的流道贯通，无需外接大量过渡油管，既压缩了整体安装占用空间，也减少了外接管路的泄漏点，适配工程机械紧凑的机舱布局。阀组两侧布置的电磁线圈与手动应急推杆，兼顾电控自动控制与应急手动操作需求，当设备电控系统出现故障时，

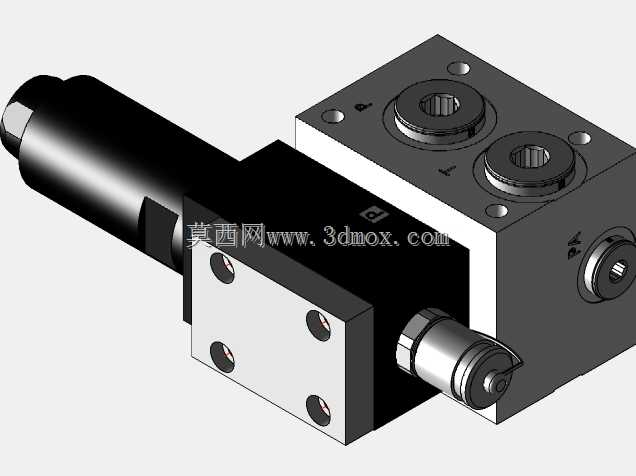

　　现场运维人员可直接推动侧方推杆完成阀芯切换，实现应急动作撤离，避免设备在作业面滞留引发安全风险。建模过程中严格遵循液压元件安装的边界要求，阀组总宽度控制在适配标准安装支架的尺寸范围内，底部安装孔位完全匹配行业通用的阀组安装基座尺寸，进油口、回油口以及各工作油口的法兰连接面均预留了标准密封槽深度，安装时可直接搭配O型圈完成端面密封，无需额外加工密封结构。每一片阀片的阀芯行程均按照额定流量下的压降要求设计，建模时还原了阀芯与阀套的配合间隙，流道拐角处均做了圆弧过渡处理，避免液压油高速流经时产生局部涡流与压力损失，同时阀组顶部预留的测压口位置也按照现场测压操作的空间需求做了布局，方便运维人员接入压力表实时检测各回路工作压力。叠片之间的连接螺栓孔位做了同轴度对齐设计，装配时可保证各片阀块的流道完全对中，不会出现错位截流的问题，侧方的线圈安装座做了定位凸台设计，线圈装配时可直接卡入凸台完成定位，避免设备作业过程中振动导致线圈移位松脱。
