带侧装定位组件的方形阀块夹持工装

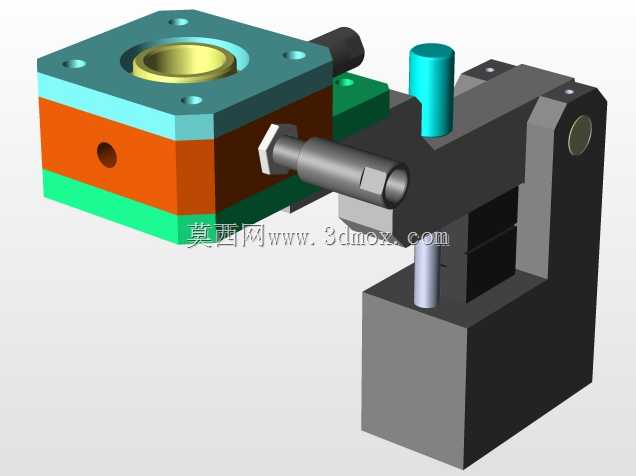

　　在液压阀块、小型方形功能块的精密加工工序里，这类带侧装定位组件的夹持工装是工序流转里的核心辅助部件，主要承担铣削平面、钻削安装孔、镗削内孔工序中的工件定位与夹紧功能，避免加工过程中工件出现位移、振颤，保障加工尺寸公差与形位公差符合设计要求。从结构设计来看，工装主体采用C型悬臂式基座，基座底部预留了标准安装孔位，可直接固定在机床工作台T型槽或者专用工装托板上，安装边界适配多数中小型立式加工中心、数控铣床的工作台行程，不会出现超程干涉问题。夹持端的方形定位槽做了分层设计，槽体的三个基准面经过精磨处理，平面度控制在0.02mm以内，能够与方形阀块的相邻三个侧面完全贴合，实现六点定位中的基准面约束，避免工件装夹时出现过定位或者欠定位的问题。

　　侧装的锁紧组件采用螺杆推进式结构，螺杆端部配有六角调节头，可配合扳手实现夹紧力的精准调节，避免夹紧力过大导致工件变形，或是夹紧力不足导致加工时工件窜动；螺杆前端的压块做了防滑处理，接触面上加工有细密的防滑纹，同时压块与螺杆采用活动连接，可自适应工件侧面的微小平面度误差，保证夹紧力均匀分布在工件接触面上。工装上方的定位销组件采用快换式设计，可根据待加工阀块的顶部定位孔尺寸更换不同直径的定位销，实现不同规格方形阀块的兼容装夹，减少工装更换的辅助时间。设计过程中充分考虑了加工排屑需求，定位槽的边角处预留了排屑缺口，加工产生的金属切屑可顺着缺口排出，不会堆积在定位基准面上影响装夹精度；同时工装的所有活动部件都做了发黑防锈处理，

　　长期在切削液喷淋的加工环境中使用也不会出现锈蚀卡滞的问题。整体结构没有冗余设计，所有受力部件都经过刚度校核，在满负荷夹紧状态下悬臂形变量控制在0.01mm以内，完全满足精密加工的装夹刚度要求，适配通讯类小型金属结构件、液压阀类零件的中小批量加工场景，可有效降低操作人员的装夹找正时间，提升单工序加工效率。
