教学演示用立式单缸空气动力装置结构

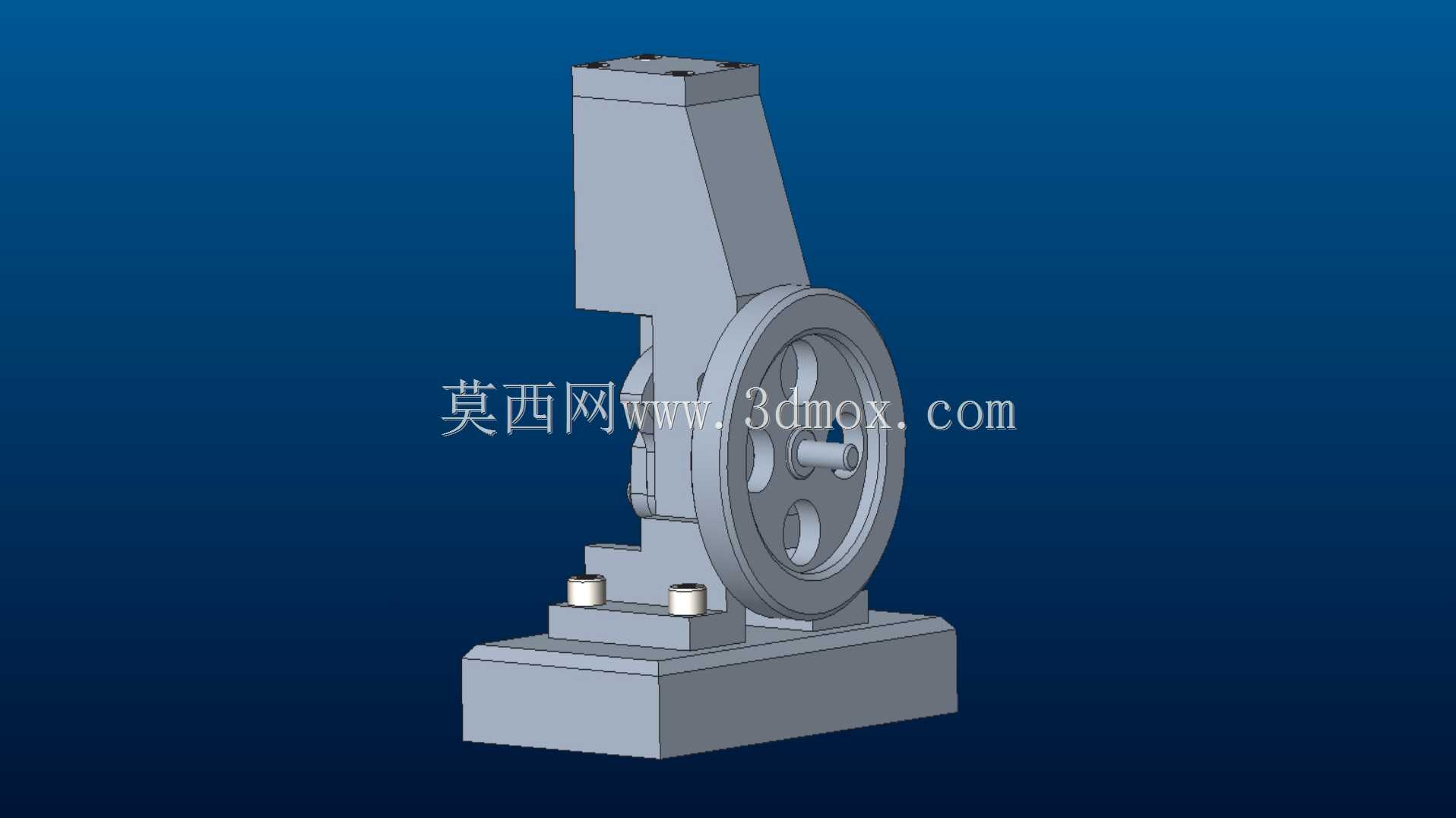

　　这款空气动力装置的结构设计，最初面向教学实验场景的原理演示需求，可直观展示压缩空气能到机械能的转换过程，也可作为小型低速动力输出单元适配低负载实验台架、科普展示装置的动力源。整体采用立式布局，底部为一体式铸造风格的安装基座，基座上预留四个对称分布的内螺纹安装孔，可直接通过螺栓固定在实验台架或安装基板上，安装孔的孔距经过适配常规实验台T型槽间距设计，无需额外制作过渡转接板即可完成装夹固定，基座的厚度经过加强处理，可抵消动力输出过程中曲柄连杆机构往复运动产生的侧向倾覆力矩，避免运行过程中出现整机晃动的问题。上部的气缸缸体与基座采用垂直同轴布置，缸体侧面预留进气接口的安装位，可适配常规快插式气管接头，通入0.3-0.

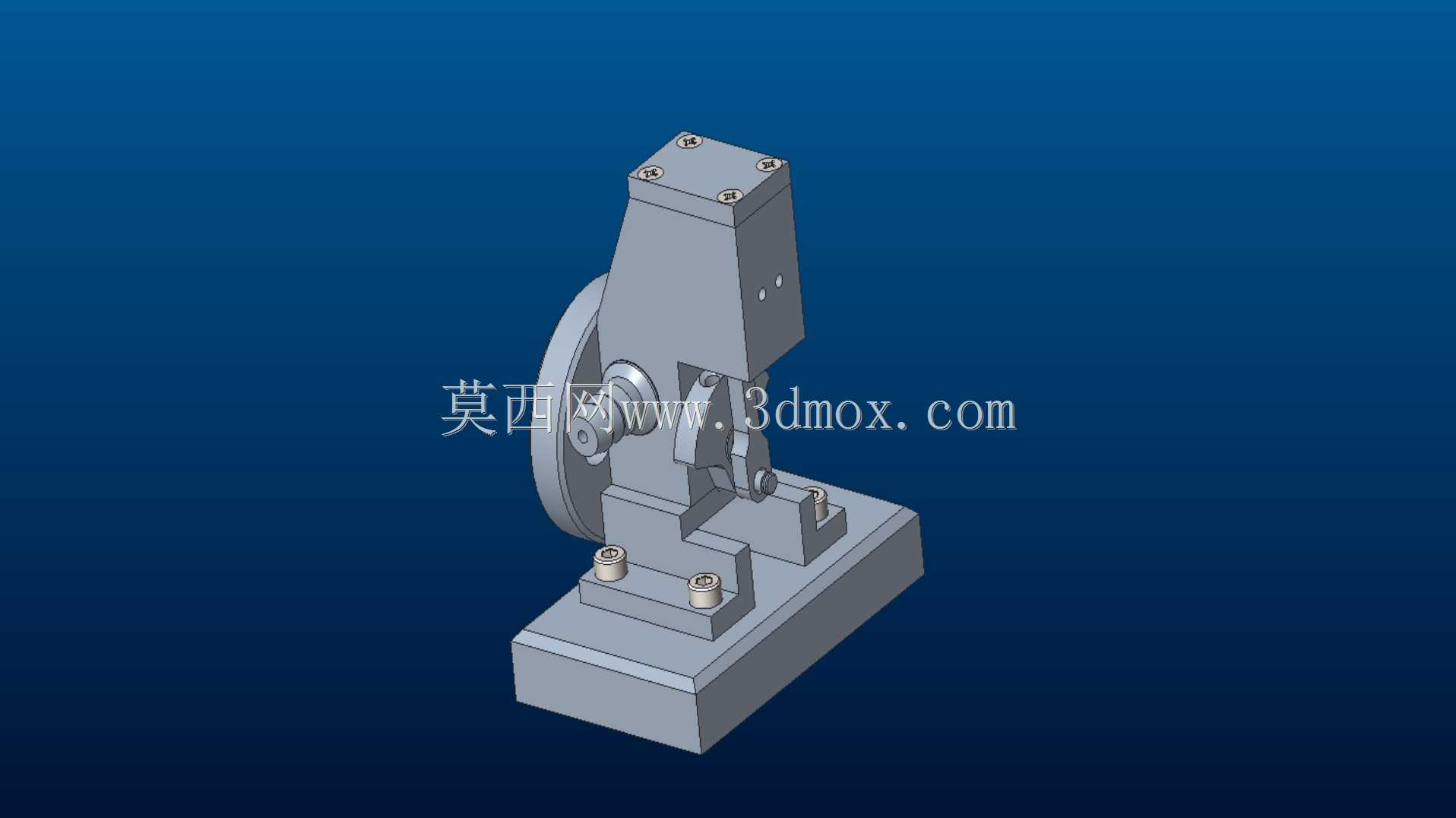

　　6MPa压力范围的压缩空气即可驱动内部活塞做上下往复运动。动力转换部分采用经典的曲柄连杆结构，侧置的飞轮盘通过曲轴与连杆连接，飞轮的配重经过偏心平衡设计，可抵消活塞往复运动的惯性力，让动力输出过程更平顺，飞轮端面预留轴伸接口，可外接带轮、小负载转盘等执行件，实现旋转动力的向外输出。缸体顶部采用分体式阀板结构，通过四颗内六角螺栓与缸体紧固，阀板内部集成配气流道，可随活塞运动位置自动切换进气与排气的通路，无需额外设置外置配气阀组即可完成动力循环，简化了整体管路布局。装置的执行端位于缸体正下方的基座平台上，设置有两个可调节位置的工件定位座，可适配小型冲压、压装类的演示动作，拓展装置的演示场景。

　　设计过程中对各运动副的间隙做了适配演示场景的优化，既保证运动过程无卡滞，也避免间隙过大导致的压缩空气泄漏问题，所有外露的紧固件均采用标准件，后期维护更换无需定制特殊配件，整体结构的尺寸控制在可放置于常规实验桌面的范围，不会占用过多操作空间，运行过程中无燃油类动力装置的废气排放、噪音问题，适合室内教学场景长期使用。
