六缸径向排布气动动力装置结构设计

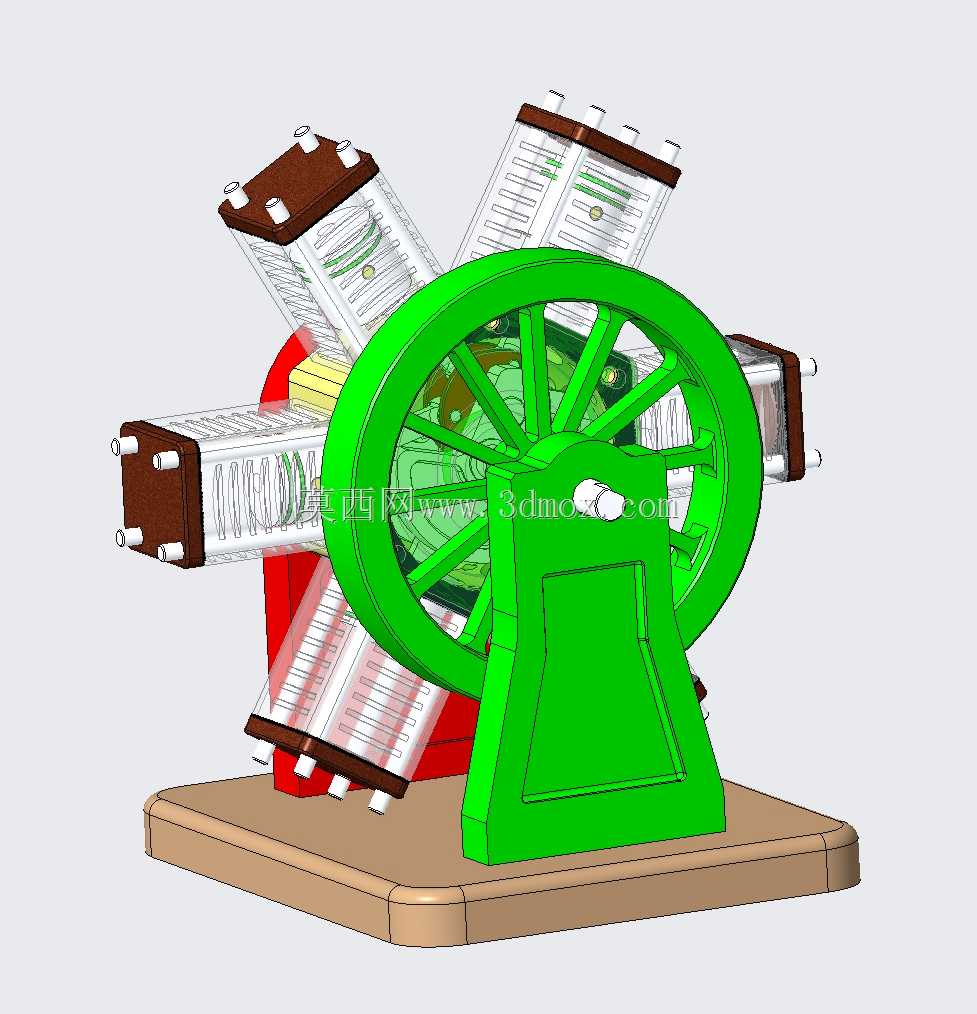

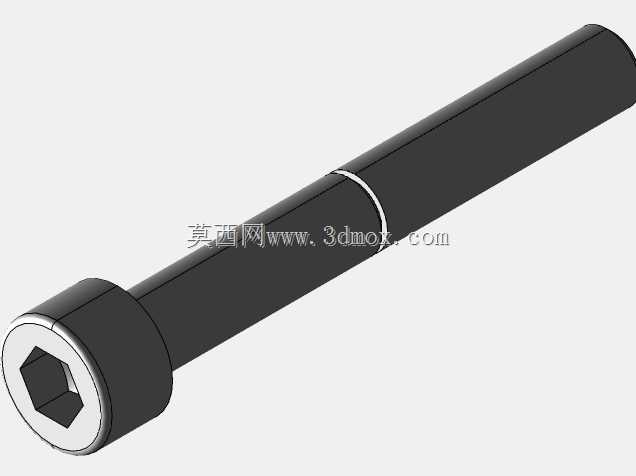

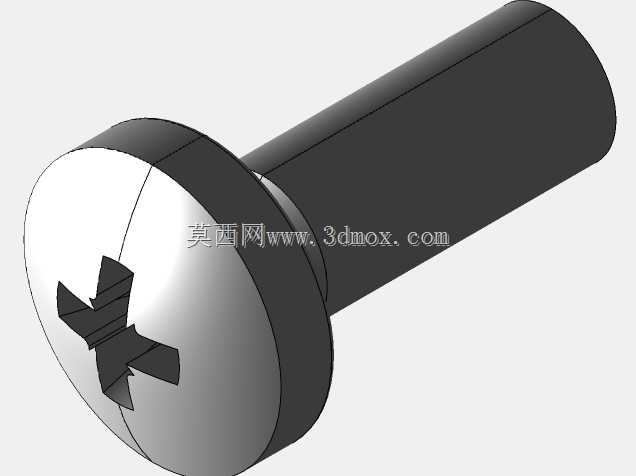

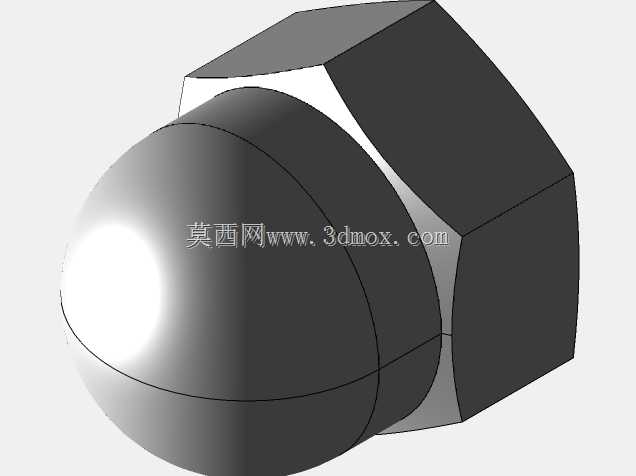

　　这款径向六缸气动动力装置，核心采用星型辐射式缸体布局，六个气缸以中心曲轴为圆心均匀周向排布，相比直列排布结构，整体径向尺寸更紧凑，曲轴受力更均衡，能在较小的安装空间内输出更平顺的扭矩，这类结构早期广泛应用于航空活塞动力领域，移植到气动动力场景后，可作为教学演示样机、小型低压气动驱动单元使用，适配低负载旋转驱动的实验场景或科普展示场景。从结构设计逻辑来看，装置将飞轮与曲柄传动结构整合在中心支撑座内，支撑座直接固定在带圆角的矩形安装底座上，底座预留了足够的安装固定孔位边界，整体安装时无需额外设计复杂的支撑机架，可直接通过底座螺栓固定在实验台架或展示台面上，安装基准面平整度要求不高，适配常规的教学实验台安装条件。每个气缸采用透明缸体设计，

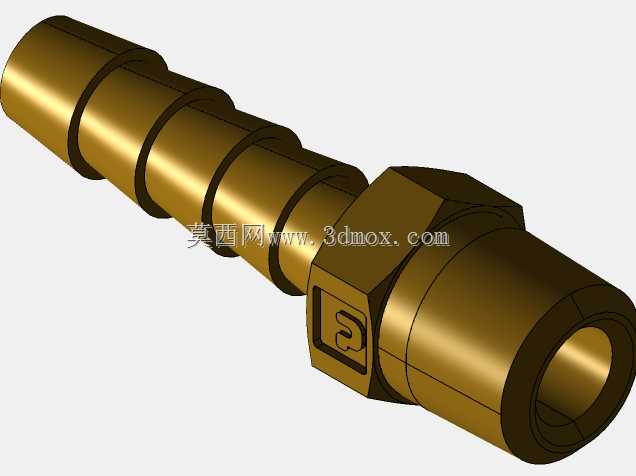

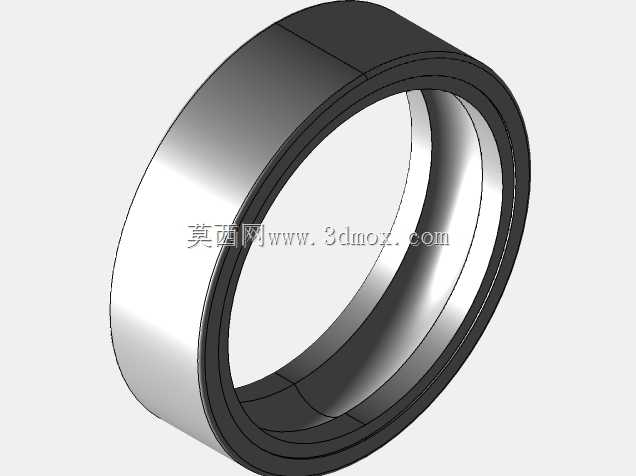

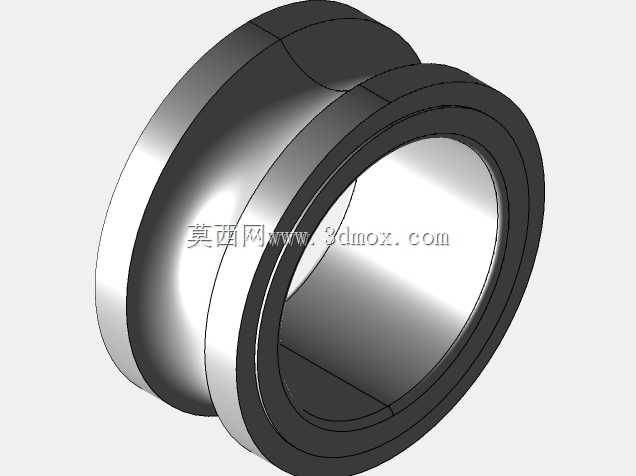

　　可直观观察活塞在压缩空气驱动下的往复运动过程，活塞通过连杆与中心曲轴连接，将直线往复运动转化为曲轴的旋转运动，外侧大直径绿色飞轮承担储能稳速作用，抵消各缸做功间隔的转速波动，让输出转速更平稳，飞轮轮辐做了等距减重设计，在保证转动惯量满足稳速需求的前提下，尽可能降低整体自重。缸体端部采用棕色端盖结构，端盖上预留了压缩空气接入通道，统一接入中心配气结构后，可按固定相位依次向各缸通入压缩空气，驱动活塞按顺序做功，配气相位与曲轴转角严格匹配，避免各缸进气冲突导致的动力损耗。整体结构的运动部件全部做了运动间隙校核，活塞与缸壁、连杆与曲轴销、曲轴与支撑座轴承位的配合间隙都按照低压气动工况的公差要求设计，无需额外的高压密封结构即可稳定运行，

　　适合作为机械原理教学中曲柄连杆机构、星型动力结构、气动动力转换的演示载体，也可作为小型气动工具的动力单元原型，适配0.4-0.8MPa常规工厂压缩空气气源工况，运行时无燃油动力的废气排放，适合室内教学或封闭展示场景使用。
