轻量化镂空三角加强连接夹具结构设计

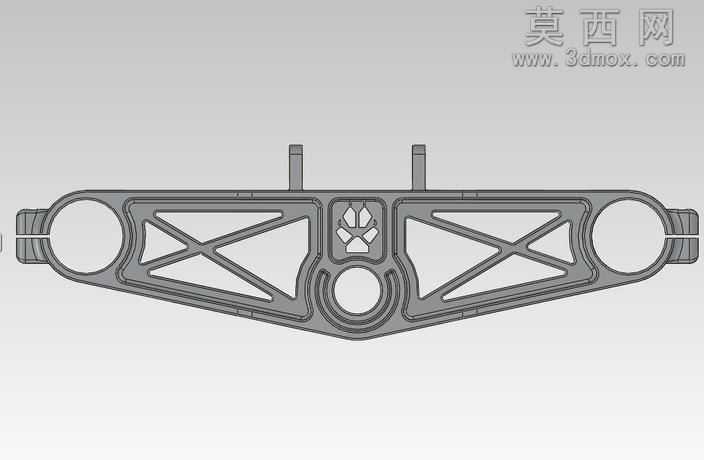

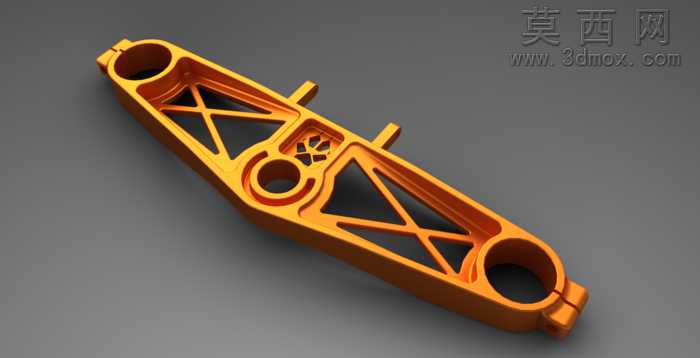

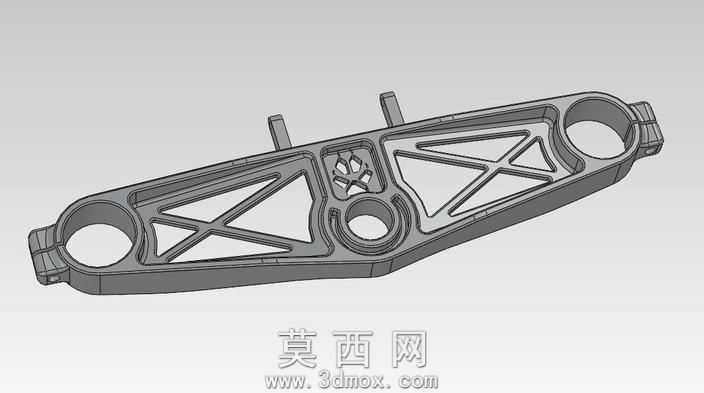

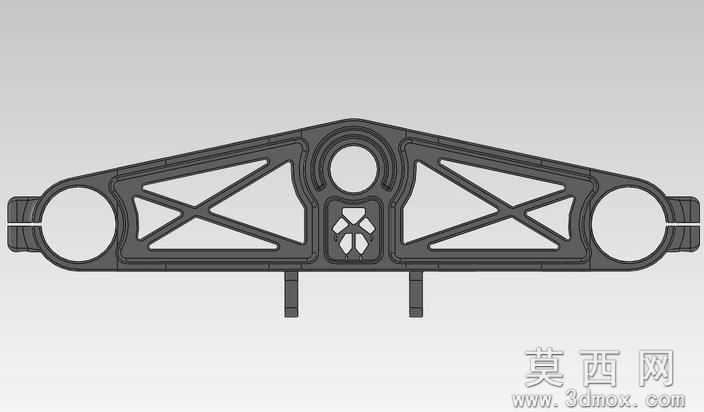

本作品为一款采用拓扑优化思路设计的连接类夹具构件，整体在三维建模阶段便围绕轻量化与高刚性的核心需求展开规划，首先通过基准草图绘制构件的整体外轮廓，精准定位两端的大尺寸铰接孔位与中部的功能安装孔，同时预留侧边的定位凸台结构，确保构件安装时的对位精度与限位可靠性。建模过程中优先采用实体拉伸构建基础主体框架，随后针对非受力区域进行材料去除设计，内部采用三角形交叉筋格的镂空结构，三角形结构本身具备优异的力学稳定性，交叉排布的筋条可将构件承受的拉压、弯曲载荷均匀分散到整体框架上，在大幅降低整体重量的同时，避免了实心结构带来的材料冗余与重量过载问题，最终成品大体积下重量仅为508.55克，实现了强度与重量的最优平衡。渲染阶段选用了饱和度较高的暖橙色金属质感材质，表面添加细腻的哑光磨砂颗粒效果，既还原了铝合金阳极氧化后的工业质感，也让内部的筋格结构层次更加清晰分明，光影下可直观展现镂空结构的排布逻辑。构件两端的铰接孔边缘做了加厚翻边处理，提升孔位的耐磨性能与抗形变能力，孔侧预留的微小开口槽可适配装配时的公差微调，降低安装难度。中部的小型安装位周边做了局部加厚，避免安装锁紧时出现应力集中导致的构件开裂，侧边的两个定位凸台高度经过精准测算，可与配套安装座的卡槽完美契合，防止构件工作时出现径向窜动。整体设计完全围绕实际工装使用场景展开，在满足连接夹持的功能需求前提下，通过合理的结构排布最大化降低构件自重，既减少了生产环节的材料消耗，也降低了配套设备运行时的动载荷，适合应用在对部件重量有严格要求的自动化工装、轻型机械设备的连接部位，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整孔位间距、筋格厚度、整体长度等参数，适配不同的安装场景。
