仿生机械手锥形螺纹驱动指节结构

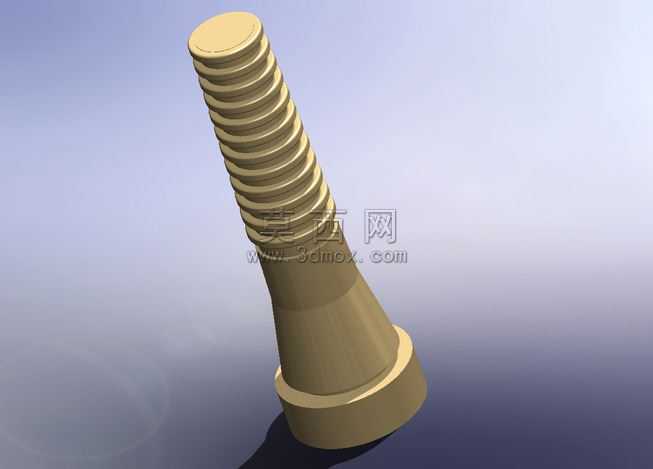

该作品为仿生机械手指的驱动指节三维建模成果，整体采用SolidWorks平台完成全参数化建模，建模过程中以回转类特征为核心构建逻辑，首先绘制指节主体的轴向截面轮廓，通过旋转凸台命令生成锥形基体与底部法兰基座，再针对上部传动段采用螺旋线扫描切除的方式生成连续外螺纹结构，螺纹牙型采用标准梯形牙设计，保证传动过程中的啮合稳定性与载荷承载能力。模型渲染阶段赋予哑光金属黄铜材质，调整材质粗糙度参数模拟金属机加工后的细腻磨砂质感，场景采用三点布光方案，主光源从侧上方45度角投射，突出螺纹段的层叠结构光影层次，辅光源弱化底部阴影，背景采用渐变浅灰调凸显构件本身的轮廓形态。结构设计上，下部锥形段为指节的受力支撑段，壁厚均匀过渡避免应力集中，底部法兰盘预留装配定位基准面，可与机械手掌部的安装座完成同轴定位配合，上部螺纹段作为动力输入传动结构，可与配套的螺母驱动件啮合，将旋转运动转化为指节的伸缩或摆动动作，实现仿生手指的屈伸自由度控制。设计思路围绕仿生机械手的轻量化与传动可靠性展开，整体构件采用一体化结构设计减少装配零件数量，螺纹段的导程参数经过适配优化，匹配小型舵机的输出扭矩特性，锥形过渡段的锥角经过力学仿真验证，可在指节末端抓取负载时将受力均匀传导至基座，避免局部应力过大导致的结构变形，模型所有特征均保留完整参数化历史记录，可根据不同负载需求调整螺纹规格、锥段长度与基座尺寸，适配不同规格的仿生机械手装配需求。
