车轮轮毂逆向结构三维数模设计

　　在汽车售后配件开发、改装件定制以及老旧车型配件复刻的场景中，轮毂端盖这类外观与装配精度要求双高的零件，往往因为原厂数据缺失、开模图纸遗失，无法直接通过正向设计完成复刻，这时候逆向测绘建模就成了最高效的落地路径。本次完成的轮毂端盖逆向数模，完全基于实物全尺寸测绘构建，所有装配边界、卡扣位置、贴合曲面都严格匹配实测数据，可直接用于后续的3D打印样件验证、注塑模具开模或者改装件的结构优化参考。从结构设计逻辑来看，这类轮毂端盖的核心功能有两个，一是遮挡轮毂中心的轴头、固定螺栓等结构，避免行驶过程中泥水、砂石侵入造成螺栓锈蚀或者轴头卡滞，二是作为外观装饰件，和轮毂整体造型匹配，提升车轮的视觉完整性。建模过程中首先处理的是装配边界的尺寸校准，

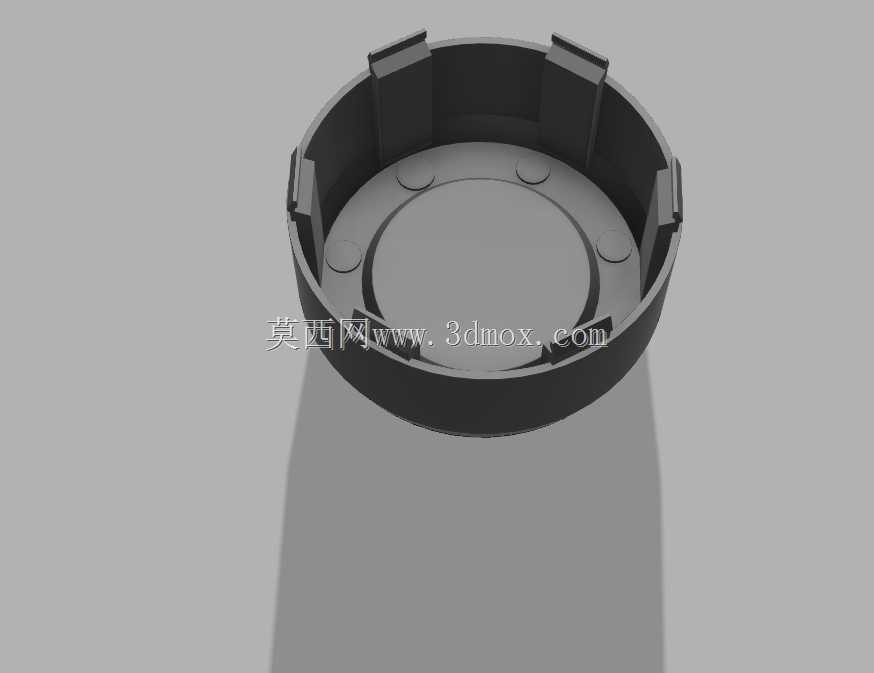

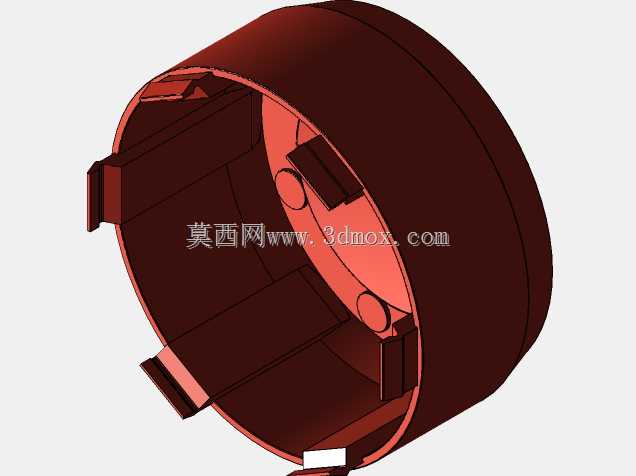

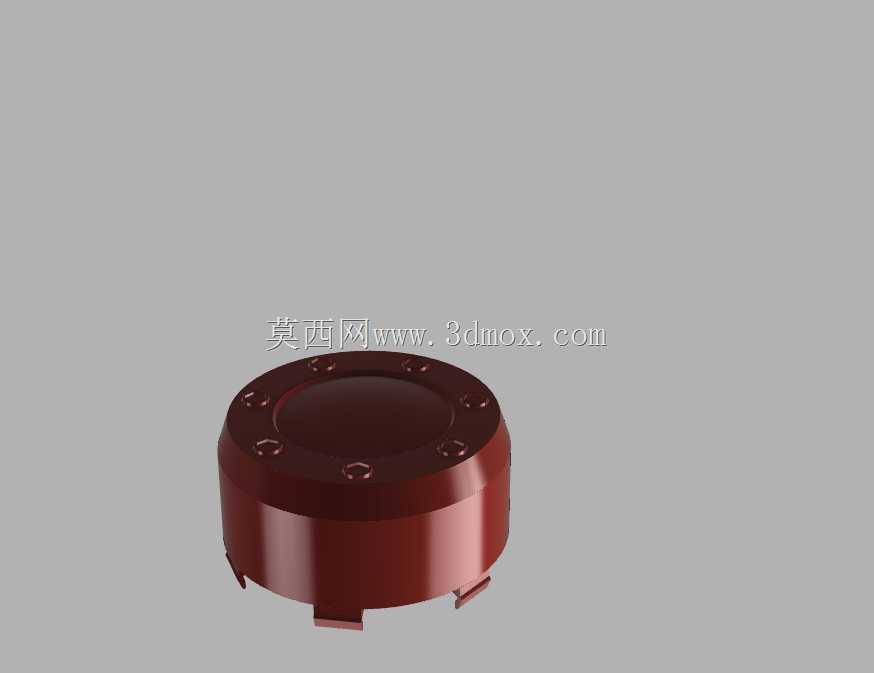

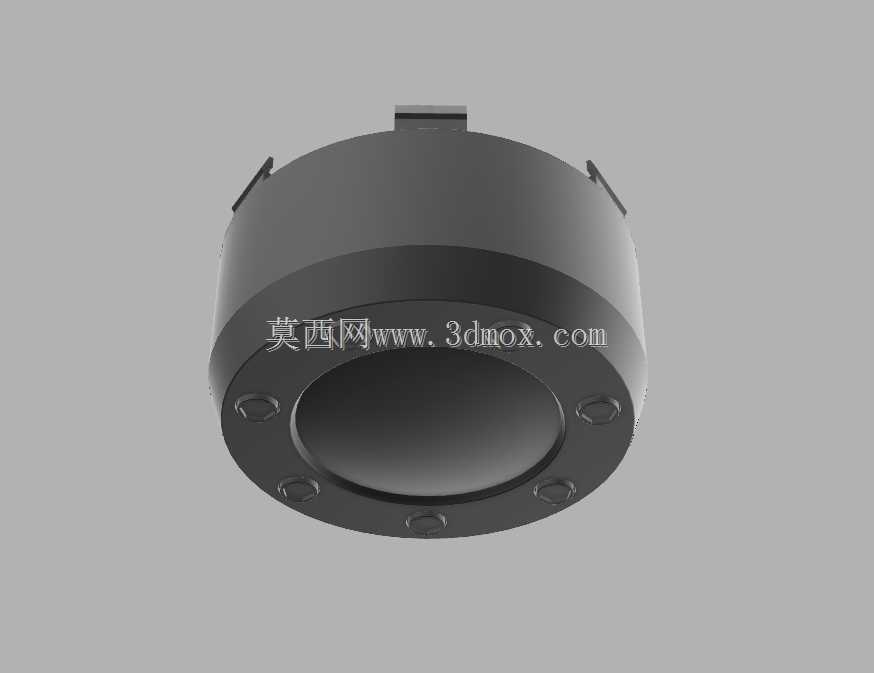

　　端盖外圈的周向卡扣是核心装配结构，每个卡扣的凸起高度、周向分布角度、卡扣根部的倒角尺寸都严格按照实测值还原，确保安装时卡扣能顺利卡入轮毂对应的卡槽内，不会出现装配过紧压裂卡扣、或者过松行驶中脱落的问题。端盖内侧的环形定位凸台尺寸也做了公差适配，凸台外径和轮毂中心安装孔的内径保持合理的间隙配合，安装后不会出现径向晃动，同时凸台的高度刚好贴合轮毂安装面，避免端盖装配后出现凹陷或者凸起错位的问题。端盖外表面的曲面做了连续性处理，和轮毂中心区域的弧面完全顺滑衔接，不会出现台阶感，内侧的加强筋布局也参考实物做了还原，在不增加整体壁厚的前提下提升端盖的结构强度，避免车辆行驶过程中受碎石冲击出现开裂。

　　考虑到这类零件后续常用改性PP或者ABS材料注塑生产，建模时所有转角位置都做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的零件变形或者开裂，壁厚也保持均匀一致，防止注塑时出现缩痕、缺胶等工艺缺陷。整个数模的装配基准完全对齐轮毂中心轴线，所有特征的位置度都和实测实物保持一致，不管是做配件复刻还是改装款的结构迭代，都可以直接在这个数模基础上调整外观细节，不需要重新校核装配尺寸，能大幅缩短配件开发的前期测绘周期。
