DIY框架式激光雕刻切割一体机结构设计

　　这款框架式激光加工设备的设计，最初瞄准的是个人工作室、创客空间以及小批量打样场景的轻量化加工需求，区别于工业级大幅面激光设备的厚重设计，整体采用开放式铝型材搭建主体框架，在保证结构刚性的同时，大幅压缩了设备的整体占用空间，适配桌面级作业的摆放要求。设备的核心加工功能可通过更换不同功率的激光模块实现切换，搭配低功率激光头时可完成竹木、皮革、亚克力等非金属材料的表面图案雕刻作业，更换高功率激光模块后即可实现薄型板材的切割下料，覆盖手工创作、电子外壳打样、教学实验等多场景的加工需求，无需额外购置多台专用设备即可完成两类核心加工工序。

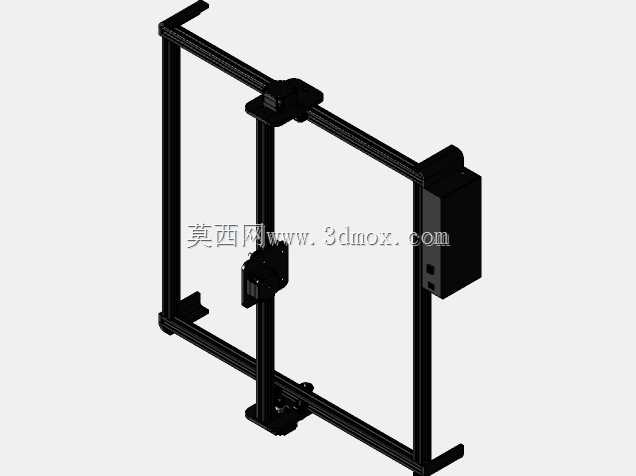

　　从结构设计逻辑来看，整体采用双轴正交的龙门运动布局，X轴横梁横跨在两侧Y轴导轨之上，激光头挂载在X轴的滑动模组上，通过同步带传动实现两个轴向的精准移动，这种布局的优势在于运动部件重量集中在横梁与滑台上，负载分布均匀，运动过程中的惯性冲击更小，能保证长时间运行下的加工精度稳定性。框架连接部位采用标准角件与T型螺栓锁紧，无需复杂的焊接工序，普通使用者按照装配指引即可完成整体搭建，后期如果需要拓展加工幅面，仅需更换对应长度的铝型材与同步带即可完成改造，设备的改装拓展性较强。

　　设备的外壳安装区域预留尺寸为480mm×480mm，这个尺寸边界是经过多轮布局验证确定的，刚好可以容纳主流的Arduino控制板、激光驱动电源以及散热模块，控制板与电源的安装位预留了标准的螺丝孔位，接线区域留出了足够的走线空间，避免高压驱动线路与信号控制线路出现交叉干扰。设计阶段特意简化了布线的走线路径，所有线缆均可沿着铝型材的槽位布置，搭配线槽即可完成规整收纳，既不会干涉运动部件的往复行程，也能降低后期线路维护的难度。需要说明的是，当前设计方案中未包含传动皮带的具体选型与张紧结构细节，使用者在实际装配时可根据自身的负载需求选择对应规格的同步带，搭配张紧轮调整皮带预紧力，避免长期运行出现皮带打滑导致的加工精度偏差。

　　运动导轨的选型充分考虑了桌面设备的运行噪音与顺滑度要求，采用标准的线性滑轨搭配滑轮组件，滑动阻力小，运行过程中无明显卡顿，配合步进电机的细分驱动，可以实现0.1mm级别的移动精度，满足常规雕刻与薄材切割的精度要求。激光头的安装位设计了可调节的焦距固定结构，使用者可以根据不同加工材料的厚度，上下调整激光头的高度，找到最佳的 focal 位置，保证切割断面的垂直度与雕刻图案的清晰度。设备的底部预留了可调脚杯的安装位置，放置在不平整的桌面时可以通过调整脚杯高度保证框架的水平度，避免因框架倾斜导致运动过程中出现卡顿或者加工图案变形的问题。

　　在实际使用场景中，这款设备既可以满足个人爱好者的手工创作需求，比如制作个性化的木质铭牌、皮革压花模板、亚克力装饰件，也可以用于小型加工坊的小批量零件打样，比如切割薄亚克力制作电子设备的外壳原型、雕刻纸质包装的定制图案，相比工业级设备，它的采购与搭建成本更低，占用空间更小，操作门槛也更低，不需要专业的设备操作培训即可上手使用。设计过程中特意规避了复杂的定制化零件，所有结构件均采用标准市售的铝型材、角件、螺丝、导轨等零部件，使用者不需要单独开模制作零件，直接采购标准件即可完成整机组装，大幅降低了设备的制作门槛与成本。同时，整体开放式的结构设计也方便使用者后期加装辅助配件，比如加装排烟装置吸走加工过程中产生的烟雾、加装定位靠栅实现板材的快速定位、加装水冷模块为高功率激光头散热，根据自身的使用需求灵活升级设备配置。
