家用冰箱配套多格制冰格结构设计

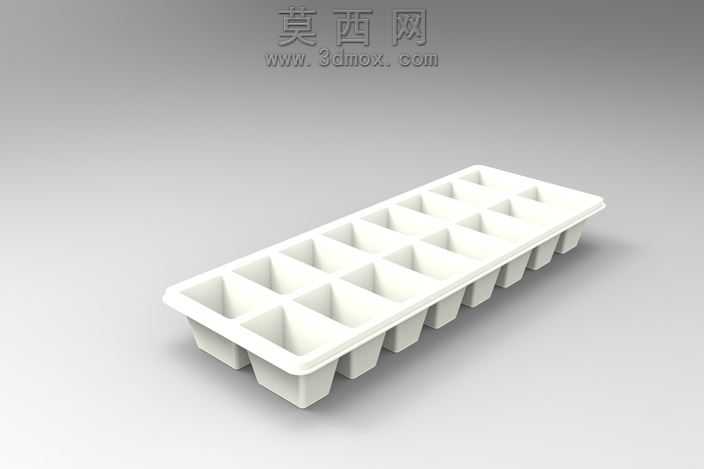

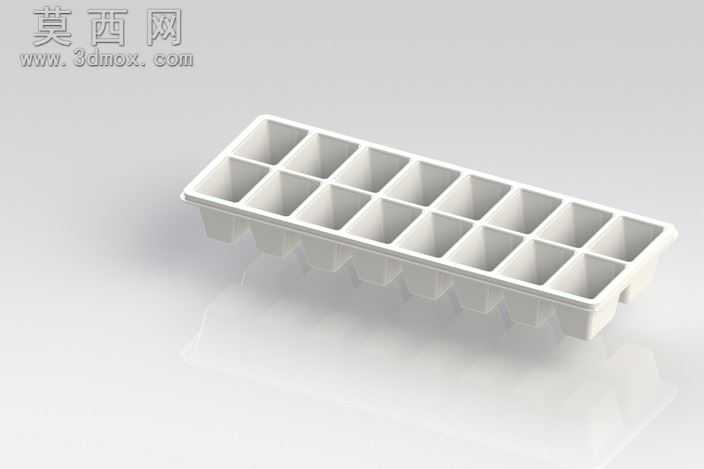

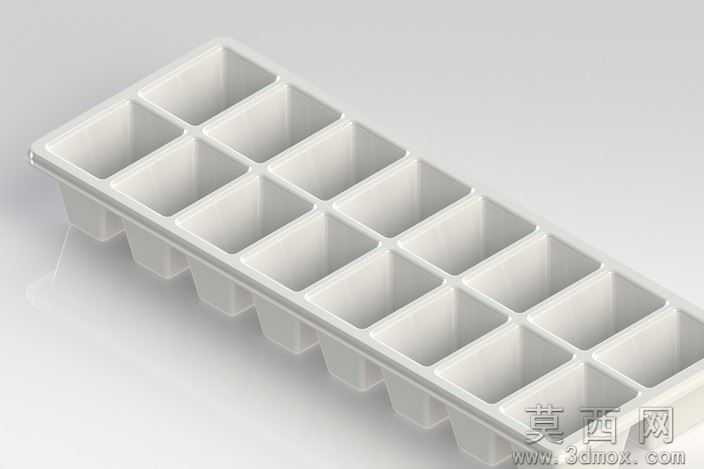

本作品为适配家用冰箱冷冻室使用的多格制冰格三维设计模型，建模过程中采用参数化设计思路，首先基于日常制冰的使用需求确定整体尺寸规格，整体采用长条形扁平化布局，适配冰箱冷冻层抽屉的常规内部空间，避免空间浪费。建模阶段优先构建整体外轮廓的基体特征，通过拉伸命令生成制冰格的整体托盘基底，随后通过阵列命令批量生成独立的冰格腔体，每一个腔体都采用上宽下窄的倒锥台结构设计，该结构能够在冰块冻结成型后，通过轻微扭动托盘即可实现冰块与腔体的快速分离，无需额外工具撬动，大幅提升使用便利性。模型的边缘做了圆弧过渡处理，既避免了尖锐边角在使用过程中划伤手部的安全隐患，也能够在注塑生产阶段优化塑料熔体的流动路径，减少成型缺陷。材质渲染阶段选用食品级半透明白色PP塑料材质，还原日常家用制冰格的真实质感，同时对腔体内部的表面做了轻微的磨砂质感处理，模拟实际产品的表面肌理，提升渲染真实度。结构设计上，托盘的外围设置了一圈凸起的围边，既能够提升整体托盘的结构强度，避免低温环境下塑料材质变脆出现开裂问题，也能够在堆叠放置多个制冰格时起到定位限位的作用，防止上层制冰格滑落。每一个冰格的容量经过精准测算，单格容量适配常规饮品的加冰需求量，一次冷冻即可产出多块规格统一的冰块，满足家庭日常使用、小型聚会的用冰需求。整体模型的壁厚经过均匀化处理，保证注塑生产过程中冷却速率一致，避免出现缩痕、翘曲等成型问题，同时也兼顾了低温环境下的结构耐用性，长期在冷冻环境下使用也不易出现变形、脆裂等问题。
