隐藏式工业合页铰链结构设计

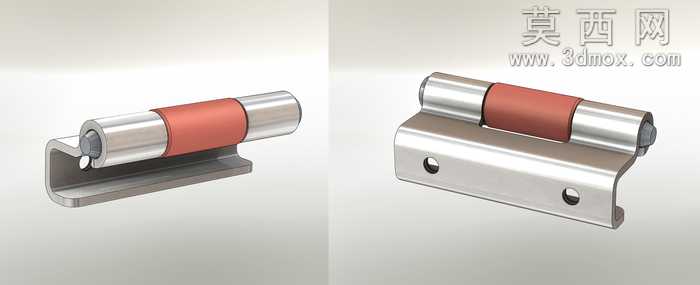

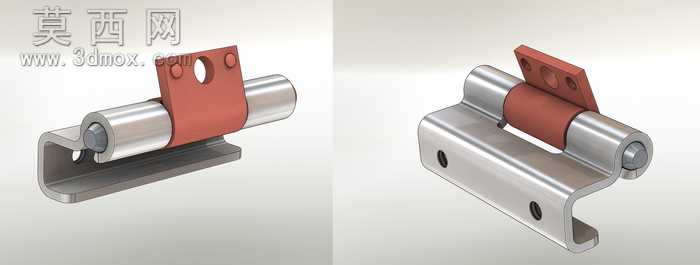

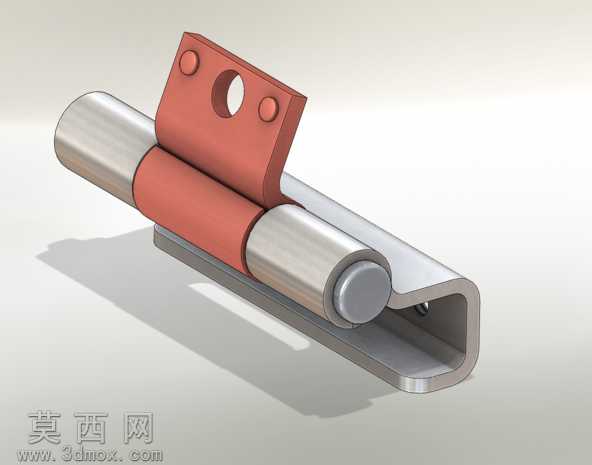

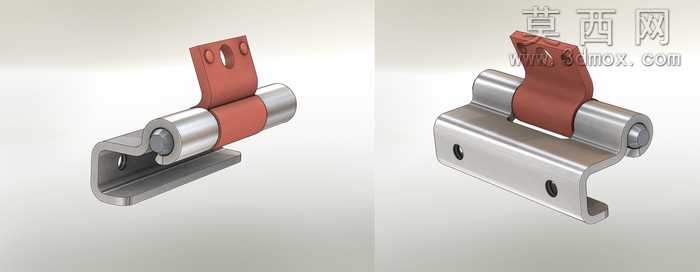

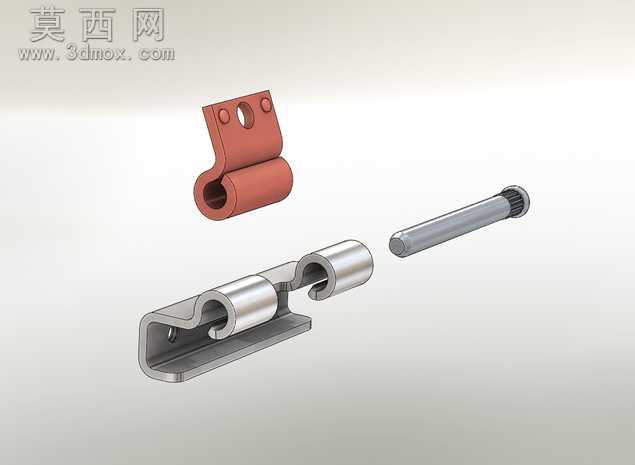

本作品为隐藏式铰接合页的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，先拆分出销轴、铰接页片、固定基座三大核心构件分别完成单体建模，再通过同轴心、面重合等标准装配约束完成整体组装，全程保留完整参数化特征树，可根据实际安装需求快速调整页片厚度、销轴直径、基座折弯尺寸等核心参数。材质与渲染环节，针对铰接转动部分的金属销轴赋予抛光不锈钢材质，调整金属粗糙度参数至0.15，添加细微的横向拉丝纹理模拟真实机加工表面质感；对红色页片部分赋予哑光喷塑金属材质，设置粗糙度0.6，添加细微的颗粒质感还原工业喷塑层的视觉效果；对U型固定基座赋予冷轧钢镀锌材质，调整反射强度至0.3，呈现镀锌层特有的柔和金属光泽。场景布光采用三点布光方案，主光源从左上方45度角投射，开启软阴影模拟室内自然光效果，补光从右侧补充暗部细节避免暗部死黑，顶光强化构件顶部轮廓提升整体立体感，最终渲染输出的效果图清晰展现合页的装配关系与材质质感。结构设计上，该合页采用隐藏式安装结构，铰接转动部分内嵌于U型基座内部，安装后外部无突出结构，适配需要平整外观的工业设备舱门、柜体连接场景；页片上预留两个安装定位孔与一个中心固定孔，既可以通过铆钉完成快速铆接固定，也可以通过螺丝实现可拆卸安装；销轴两端采用铆压封边结构，避免使用过程中销轴脱出，提升整体结构可靠性；铰接配合处预留0.1mm的装配间隙，保证转动顺畅无卡滞，同时控制间隙量避免出现晃动旷量。设计过程中充分考虑工业场景的耐用性需求，所有折弯处均设置R0.5的工艺圆角，避免应力集中导致的构件断裂，整体结构紧凑，安装占用空间小，转动阻尼均匀，可适配多种需要铰接转动的工业连接场景。
