适配2.5英寸端口的可打印砂滤漏斗结构

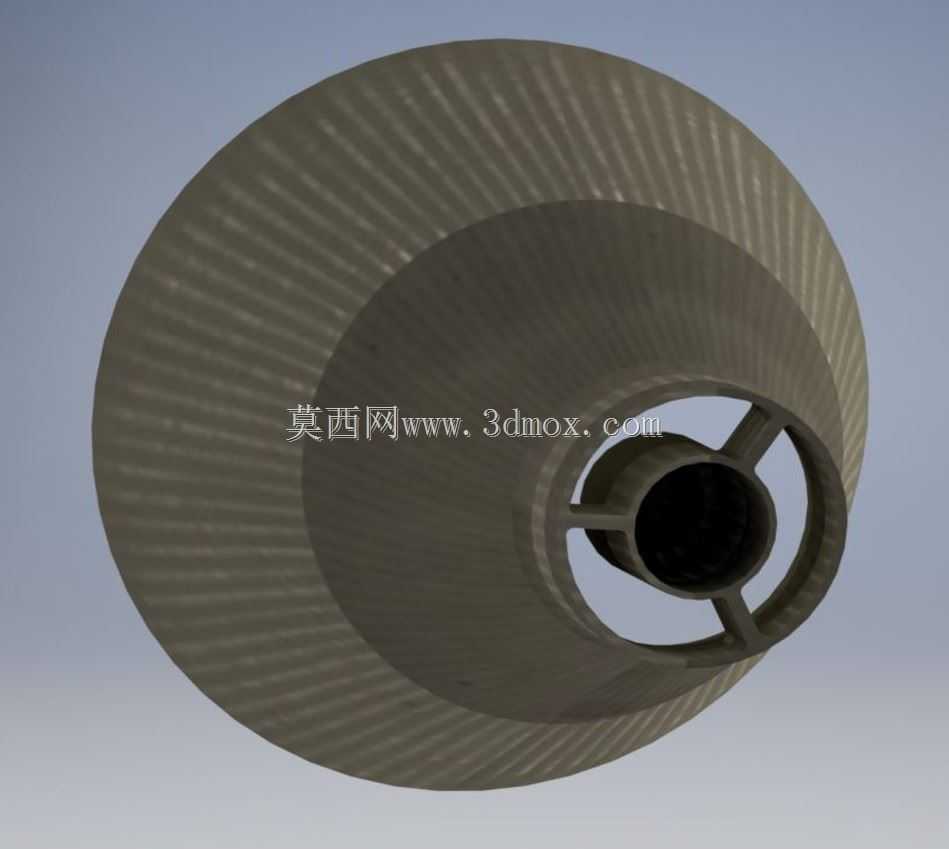

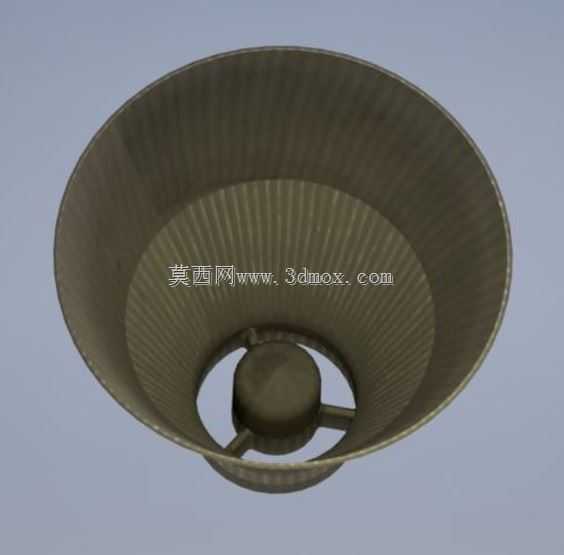

在实验室砂滤作业、小型流体过滤工位以及家用玻璃器皿滤砂场景中，这类适配特定口径的砂漏斗是解决颗粒介质导流、防混入问题的核心小配件。日常操作里，不少从业者会遇到往带立管的容器内装填玻璃砂、石英砂这类颗粒滤料时，滤料容易顺着立管掉落进容器下部，或是滤料装填时偏移导致立管被埋、后续管路堵塞的问题，这款砂漏斗的设计正是针对这类实际痛点展开。从安装边界来看，它的适配端口为2.5英寸也就是65毫米，能够直接卡接在对应尺寸的砂滤器端口上，不需要额外加装转接头，安装时只需将漏斗底部的定位结构对准立管放置即可，中心的圆形盖体刚好覆盖立管顶端，四周预留的三个支撑筋既连接了盖体与漏斗内壁，又留出了足够的过流间隙，不会影响滤料下落的速度。设计过程中没有采用传统漏斗的全通式锥面结构，而是在内壁增加了竖向的导流棱，这些棱条能够让颗粒滤料顺着锥面均匀滑落，避免滤料在锥面某一侧堆积导致的下料偏斜，同时棱条的凸起高度经过反复调整，既不会卡滞粒径在1-3毫米的玻璃砂，也能在一定程度上打散结团的滤料，减少下料堵塞的概率。锥面的倾斜角度设置为42度，这个角度是针对干燥石英砂、玻璃砂的安息角调整的，能够保证滤料在无外力拨动的情况下依靠自重顺利下滑，不会残留在漏斗内壁上。中心盖体的直径比常规同规格立管外径大2毫米，盖体边缘做了15度的倒角，即使安装时漏斗与立管存在小范围的同轴度偏差，盖体也能完全覆盖立管端口，不会出现滤料漏入立管的情况。支撑筋的厚度设置为2毫米，采用均匀三等分分布，在保证结构强度的同时，尽可能减少对下料通道的占用，让滤料能够从三个扇形通道均匀落入滤器内部，装填完成后滤层的平整度更好，不会出现局部滤料过厚或过薄的问题，能够有效提升后续过滤作业的效率与过滤精度。这类可打印结构的设计，也让一线操作人员可以根据自身实际使用的端口尺寸快速调整适配，不需要专门开模制作小批量的非标配件，大幅降低了小型滤装工位的配件成本，在小型水处理试验台、化学实验室砂滤装置、家用自制滤水设备的组装场景中都有很高的实用价值。
