工业车间单气瓶手动搬运手推车结构设计

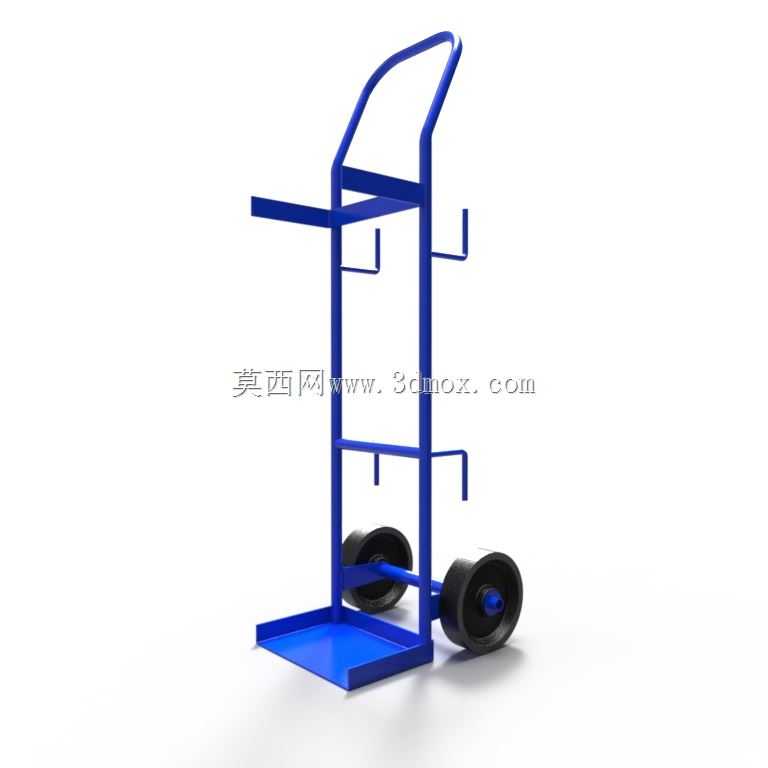

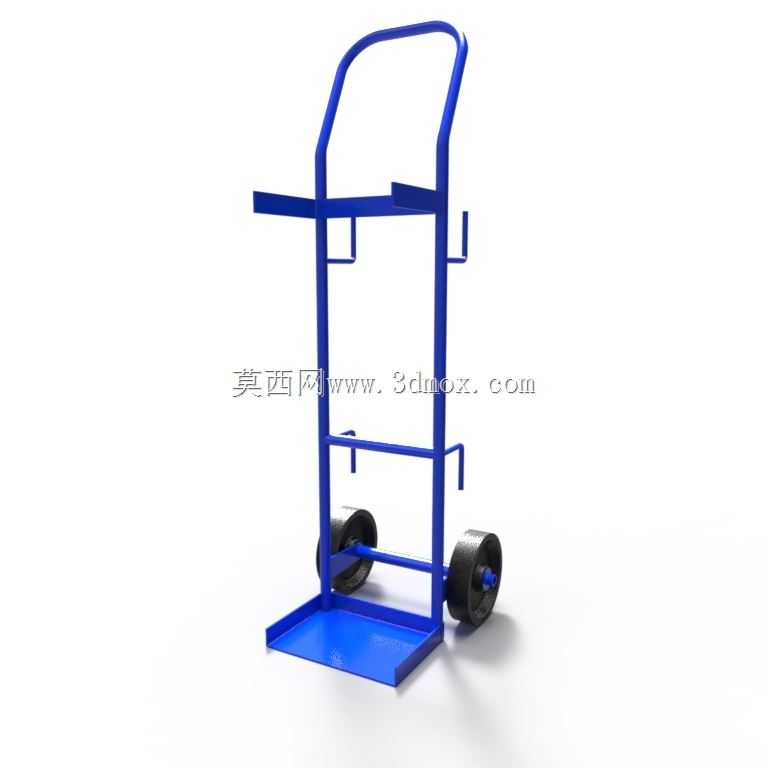

　　这款单气瓶手推车的设计，核心瞄准工业生产场景里零散气瓶转运的实际痛点——不少机加工、焊接车间内，单个气瓶的短距离移位一直是容易被忽略的作业环节，以往要么靠人工肩扛手抬存在安全隐患，要么用通用平板车转运时气瓶容易滚动倾倒，这款结构就是针对性解决这类场景下的转运需求。从实际使用场景来看，它适配的是车间内部工位之间、仓储区到作业点的短距离物料转运，不需要额外动力源，完全依靠人力推行即可完成作业，适合通道宽度有限、大型搬运设备无法进入的作业区域，比如焊接工位密集的车间通道、气瓶存放间的狭窄过道，都能灵活通行。

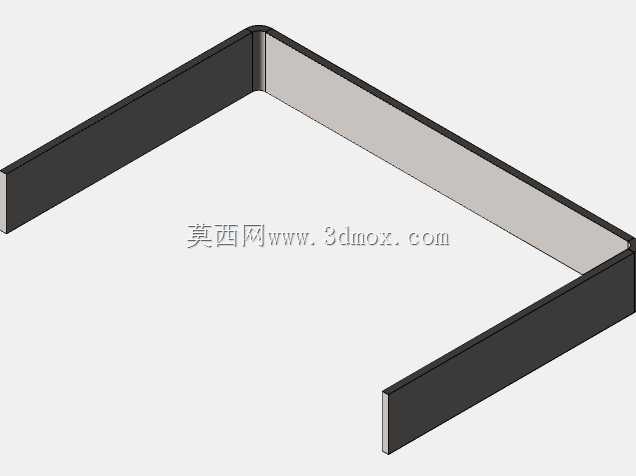

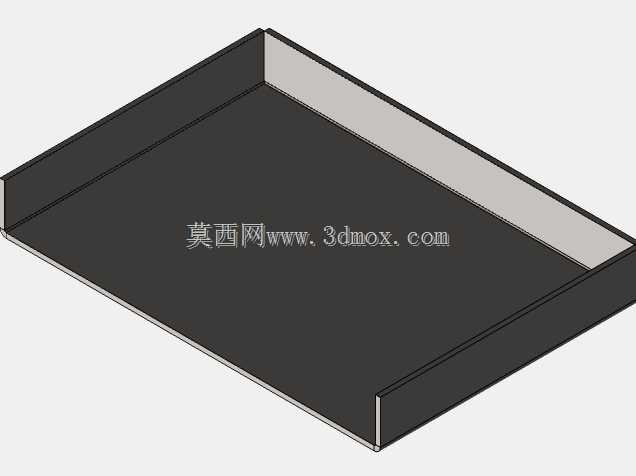

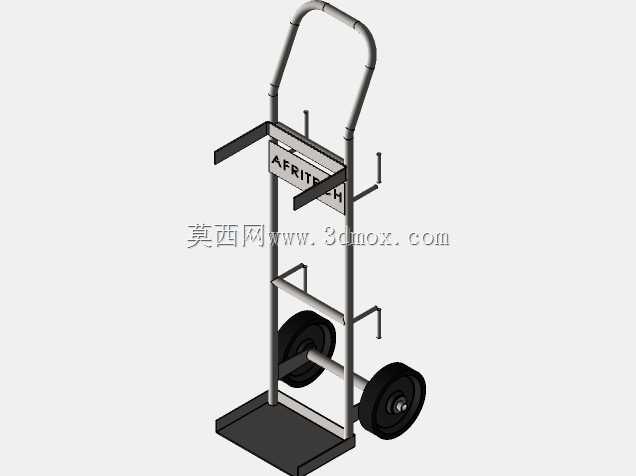

　　功能设计上，底部采用了整块折弯成型的承载托盘，托盘边缘做了上翻的限位边，刚好可以托住气瓶的底部圆弧面，避免推行过程中气瓶底部发生滑移；车架主体采用方管焊接成型，竖向设置了两层带弧度的限位挂钩，每层挂钩都向外伸出合适的距离，刚好可以卡住气瓶的瓶身中部和上部位置，配合底部托盘形成三点限位，不需要额外的绑带就能在常规推行速度下固定住气瓶，遇到路面小幅度颠簸时也不会出现瓶身晃动脱落的情况。推把部分做了符合人体工学的弯曲造型，高度设置在普通人站立时腰部以上的位置，推行时不需要过度弯腰，长时间作业也能降低腰部负荷，推把的末端做了圆滑处理，没有尖锐的焊疤棱角，避免推行过程中剐蹭操作人员。

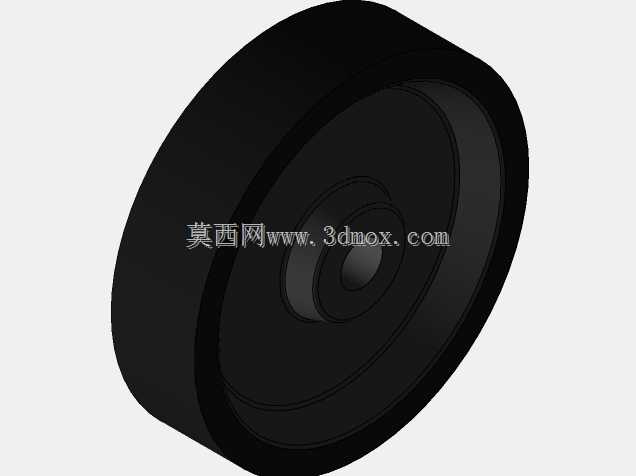

　　行走部分采用了两个大直径的实心橡胶轮，轮轴直接固定在车架底部的加强焊接座上，轮距设置经过反复校核，既保证了推行时的侧向稳定性，不会在转向时发生侧翻，又不会因为轮距过宽导致整体宽度过大影响通行能力；实心轮的设计不需要充气，避免了车间地面常见的铁屑、焊渣扎破轮胎的问题，维护成本极低，适合工业车间复杂的地面环境。

　　设计思路上，整个车架没有多余的装饰结构，所有杆件都采用标准型材下料焊接，加工工艺简单，普通的焊接车间就能完成生产制作，不需要复杂的冲压或者铸造成型工序，生产成本可控。结构的受力点都做了加强处理，比如轮轴安装位置加焊了加强筋，推把和主车架连接的位置做了斜撑加固，承载托盘和竖梁的连接位置满焊处理，保证长期承受气瓶重量时不会出现焊缝开裂的问题。整体外形尺寸控制得十分紧凑，整车长度不超过常规成年人的步幅，宽度刚好能容纳单个标准工业气瓶，站立放置时的占地面积不足0.3平方米，闲置时可以靠在车间墙边存放，不会占用过多的作业空间；安装边界上，所有零部件都采用焊接或者标准紧固件连接，不需要复杂的装配工装，拿到散件后普通工人按照装配指引就能快速完成组装，后期如果轮子出现磨损，只需要拆下轮轴上的固定销就能快速更换轮子，不需要对车架主体进行切割焊接，维护十分便捷。

　　实际作业时，操作人员只需要将车倾斜一定角度，把底部托盘插到气瓶底部下方，然后将车回正，气瓶就会自然靠在两层限位挂钩上，不需要额外抬升气瓶就能完成装载，整个装载过程单人即可操作，不需要其他人员配合，大幅提升了单个气瓶转运的作业效率，同时也避免了人工搬运气瓶时容易出现的砸伤、磕碰风险。车架的表面采用喷塑处理，耐磨耐腐蚀，即使在有焊接飞溅、少量油污的车间环境里长期使用，也不会轻易出现漆面脱落生锈的问题，使用寿命更长。
