逆向工程拖车架车架结构三维设计

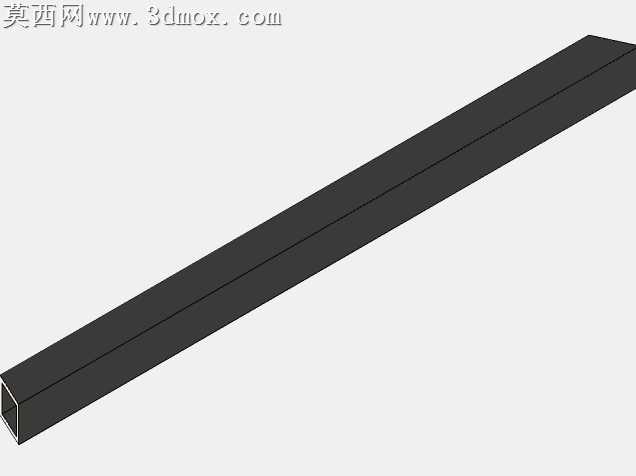

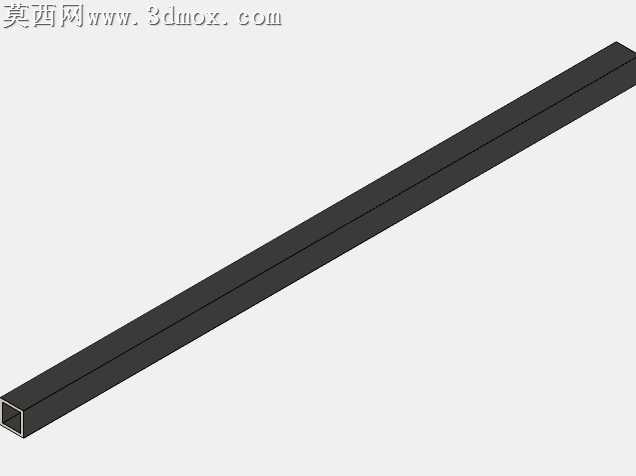

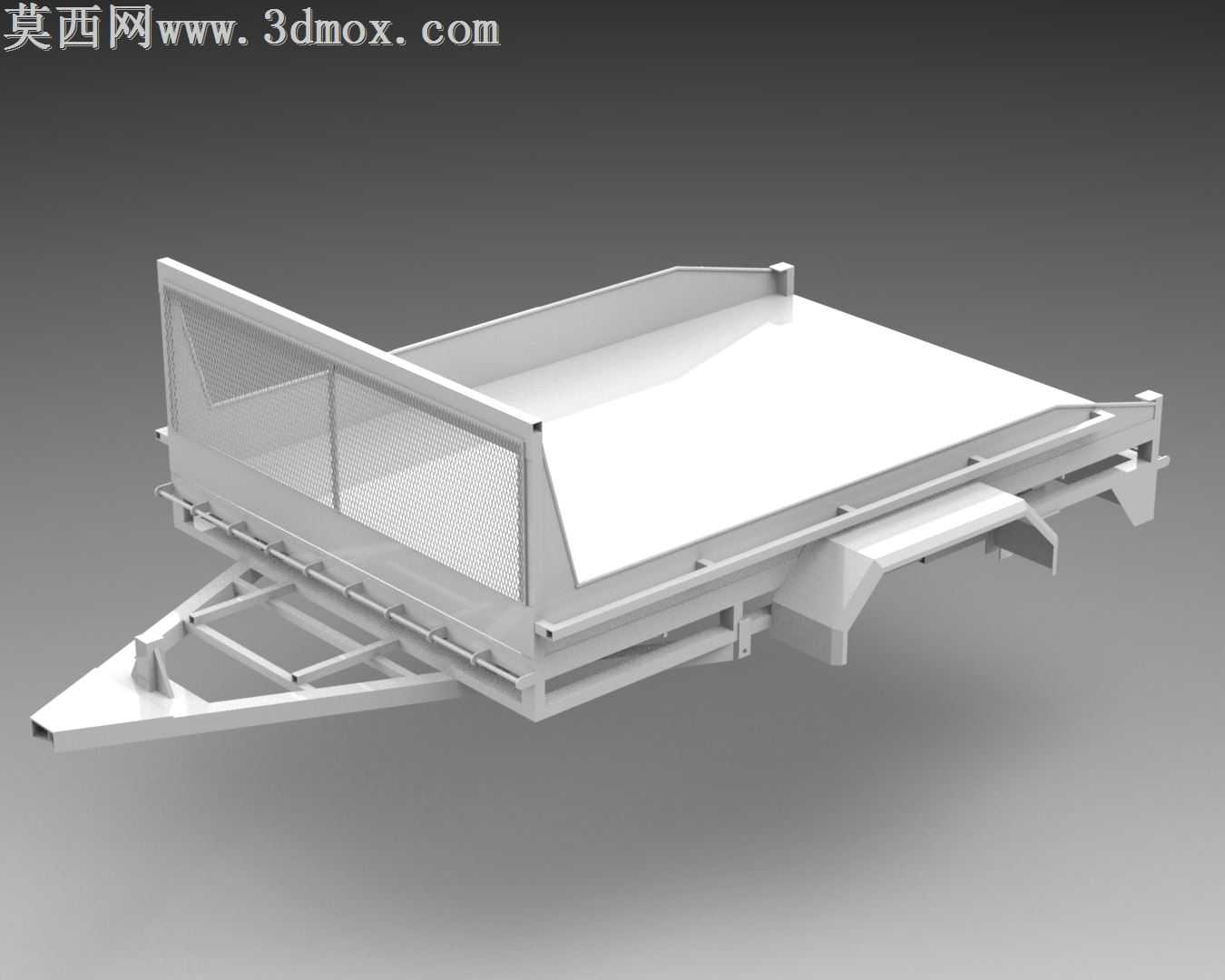

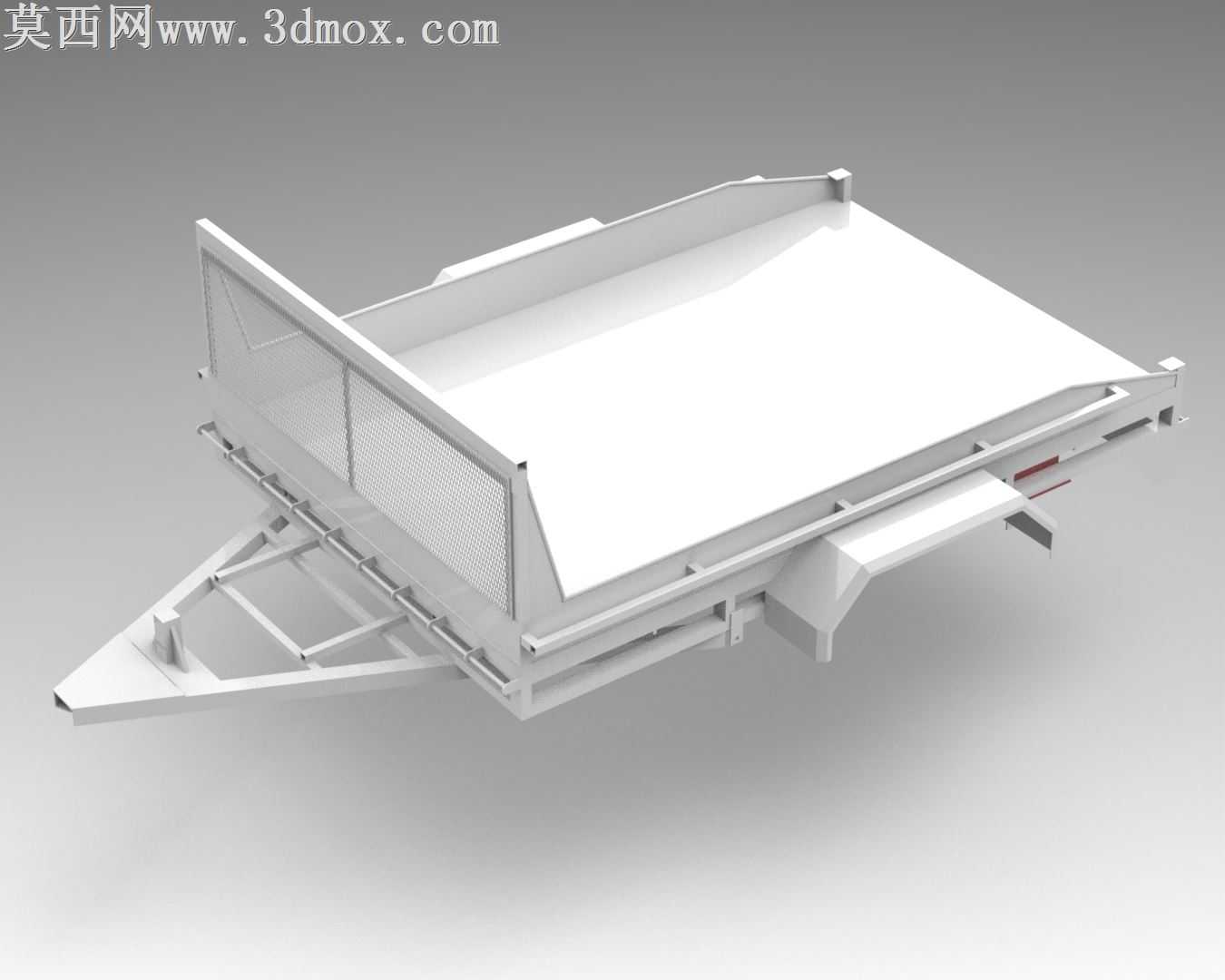

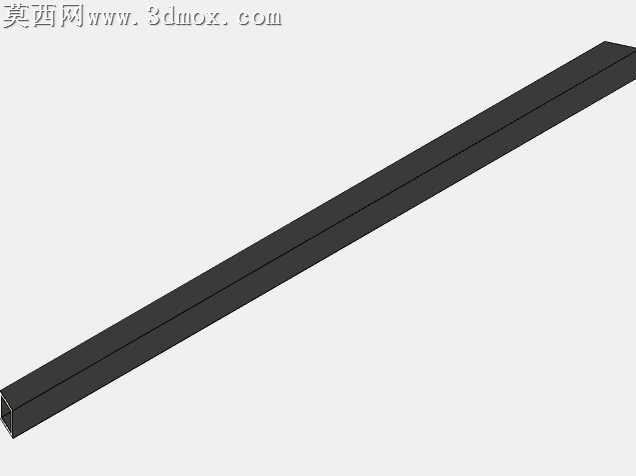

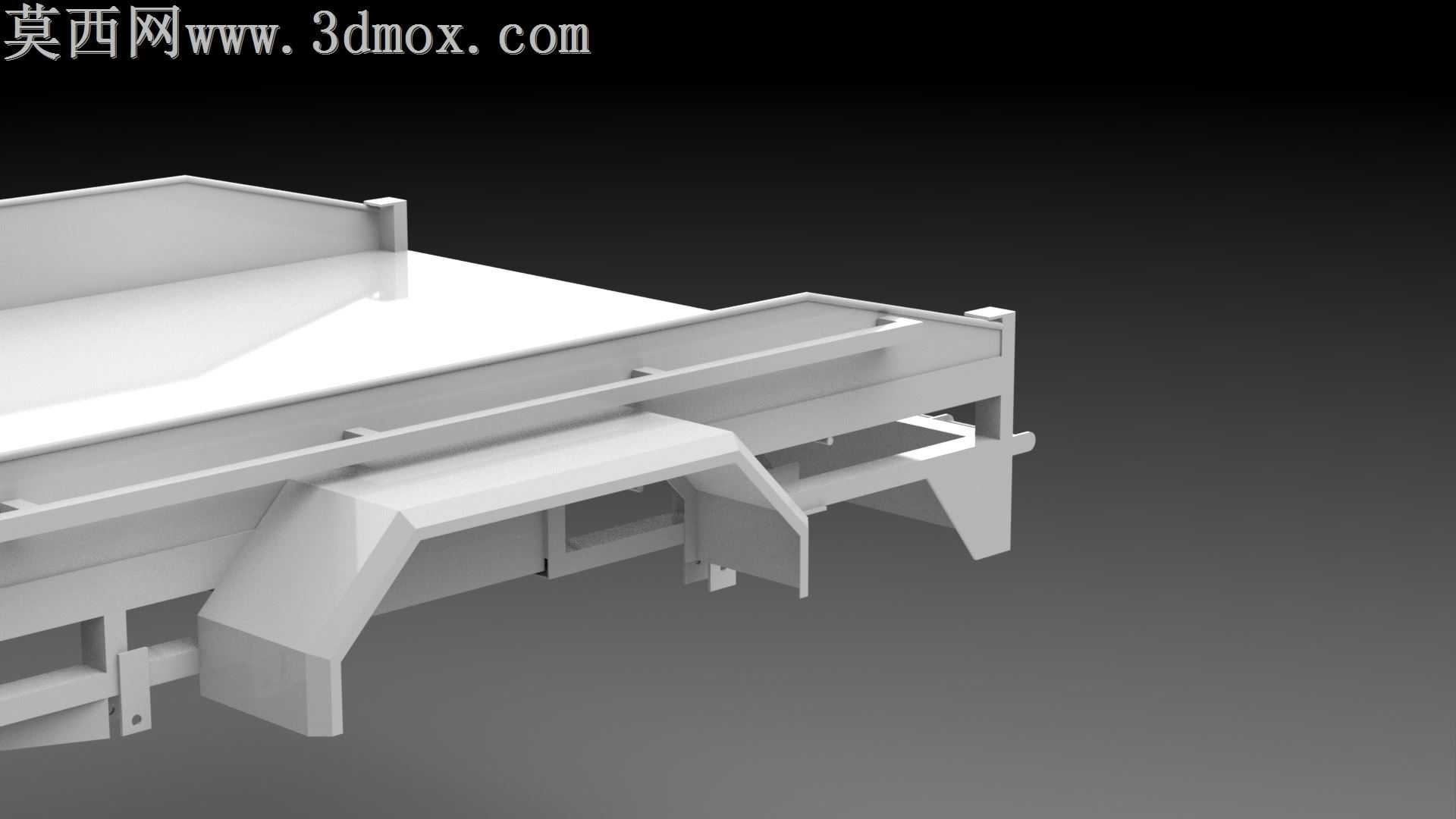

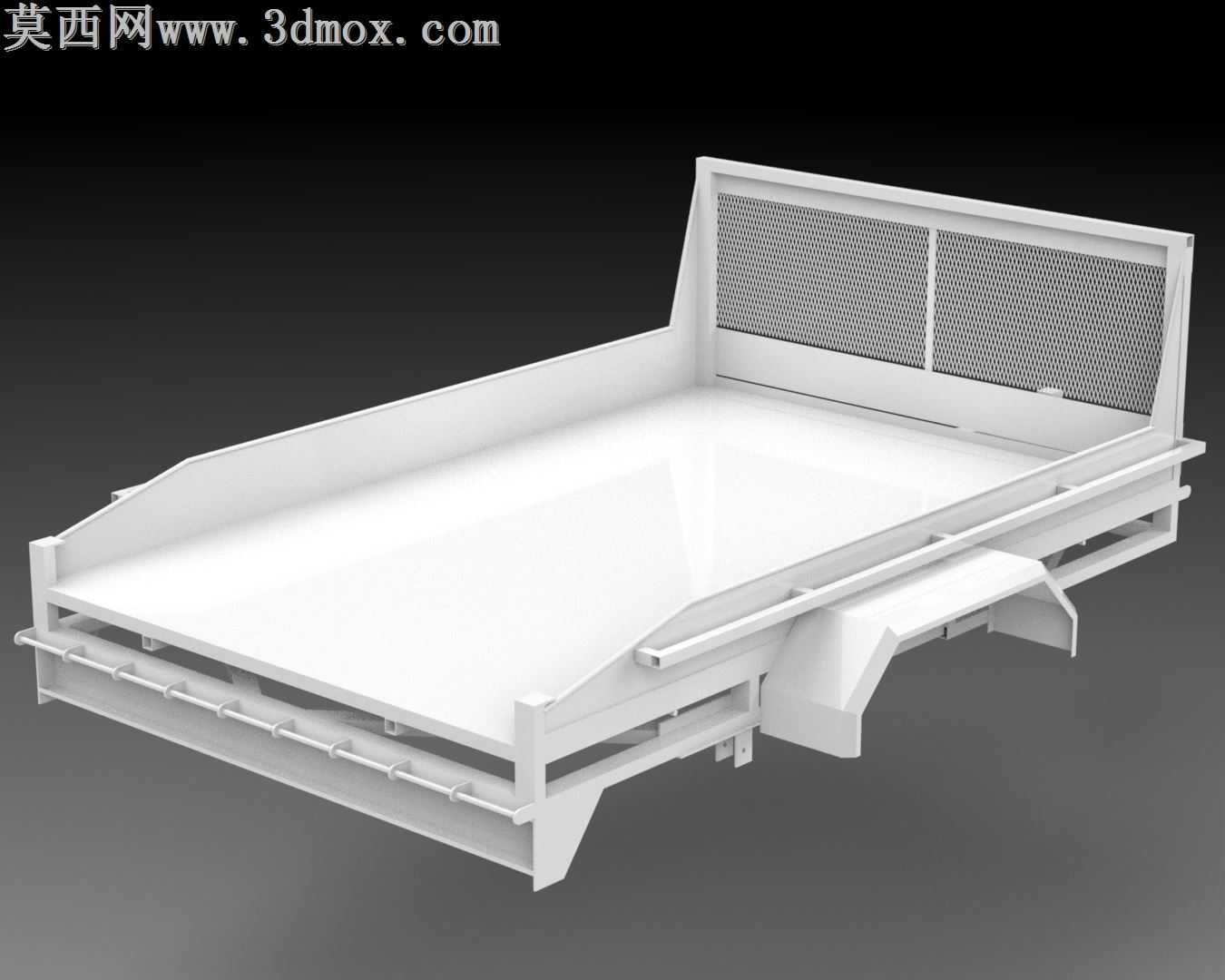

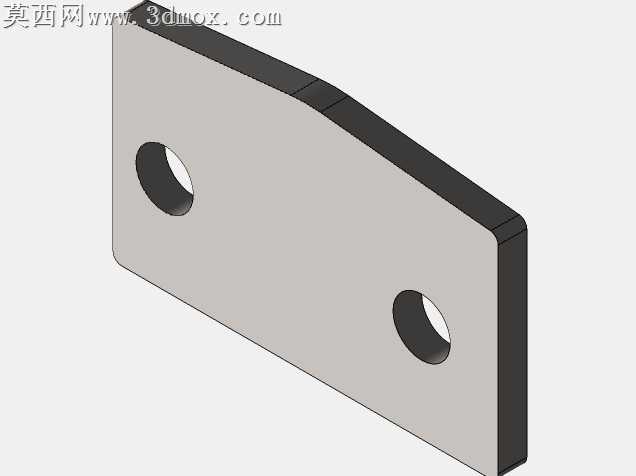

本作品为采用逆向工程思路完成的拖车架车架三维设计，建模过程依托三维参数化设计软件完成，全程遵循实物逆向的建模逻辑，先对实体拖车架的整体轮廓、各部件连接关系进行点云数据采集与规整，再通过曲面拟合、实体拉伸、切除、焊接特征添加等操作完成全参数化建模，保证模型各尺寸与实物测绘数据高度匹配，还原度满足工程应用需求。渲染环节采用哑光金属材质模拟车架主体的钢制构件，对侧边防护网采用半通透的金属网材质还原镂空结构特性，对牵引连接部位、车架铰接位置做了金属倒角与边缘高亮处理，搭配渐变灰色背景布光，通过主光源、辅助光源与轮廓光的组合，清晰呈现车架的分层结构与焊接拼接细节，避免结构遮挡导致的展示盲区。从结构设计来看，该拖车架采用前置三角牵引架结构，通过多根横向、纵向钢梁焊接形成主承载平面，主承载面侧边设置带金属防护网的围挡结构，防止运输过程中货物滑落，车架底部设置多道加强筋梁分散承载应力，牵引端设置标准化连接结构适配不同牵引设备，尾部设置铰接式连接位可拓展尾板等附属配件，整体结构兼顾承载强度与轻量化需求，各部件的壁厚、焊接位置均参考实际拖挂车车架的行业设计规范设置，无冗余结构也不存在强度薄弱区域。设计过程中优先还原实物的装配逻辑，所有构件的连接位置均预留了实际生产所需的焊接余量与装配间隙，防护网的网格密度、钢梁的截面尺寸均经过受力校核匹配对应载重等级，既可以作为逆向工程教学的参考案例，也可用于拖车架改装、小型运输承载设备的结构参考，模型的特征树保留完整建模步骤，可根据实际使用需求修改承载尺寸、牵引结构规格、围挡高度等参数，适配不同的使用场景。
