发动机分体式连杆结构三维数模

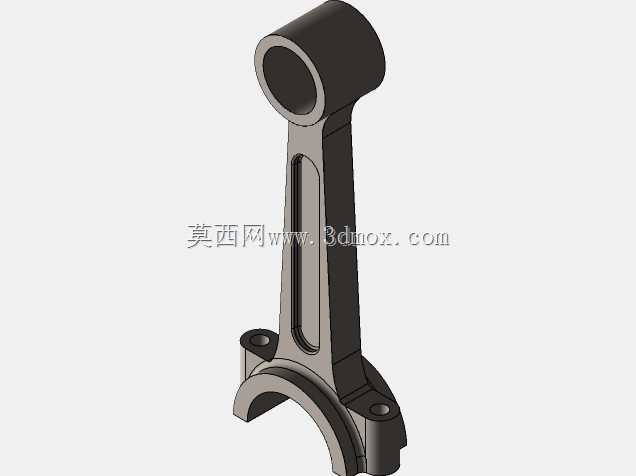

　　这款连杆是内燃机曲柄连杆机构的核心受力传动件，主要应用在往复式活塞发动机的动力传递路径中，承担着将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴旋转运动的核心作用，工作过程中需要同时承受交变的拉压载荷、惯性冲击载荷，是发动机里可靠性要求极高的关键零件。从结构设计来看，该连杆采用分体式大头设计，大头端为斜剖分的轴瓦安装结构，配套连杆盖通过两个定位螺栓完成锁紧，这种结构可以在曲轴完成动平衡装配后，直接从曲轴轴颈位置完成连杆组件的拆装，不需要额外拆解曲轴总成，大幅提升了发动机装配与后期维保的作业效率。杆身部分采用了工字形截面设计，在保证整体抗弯、抗扭刚度的前提下，尽可能去除了非受力区域的冗余材料，

　　有效降低了连杆自身的往复运动质量，减少了发动机高转速工况下的惯性载荷冲击，杆身侧面预留的长条形凹槽结构，既可以进一步优化零件的应力分布，避免截面突变带来的应力集中问题，也能在发动机运转过程中引导曲轴箱内的飞溅机油，对活塞销、连杆轴瓦位置形成额外的润滑冷却。小头端为整体式整圆结构，内部用于安装活塞销衬套，和活塞销座形成铰接配合，大小头的中心距尺寸严格匹配对应排量发动机的活塞行程设计参数，安装边界上，大头内孔直径适配对应规格的曲轴连杆轴颈尺寸，小头内孔直径匹配对应直径的活塞销，两个螺栓安装孔的孔距、定位止口精度都满足发动机装配的公差要求，能够保证轴瓦安装后的同轴度，避免运转过程中出现偏磨、烧瓦的故障。在建模过程中，所有的圆角过渡、

　　安装倒角、螺栓沉孔结构都完全按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，不管是用于发动机结构原理教学、零部件受力仿真分析，还是做装配干涉检查、维修作业模拟，都能直接调用，不需要额外做结构补全。
