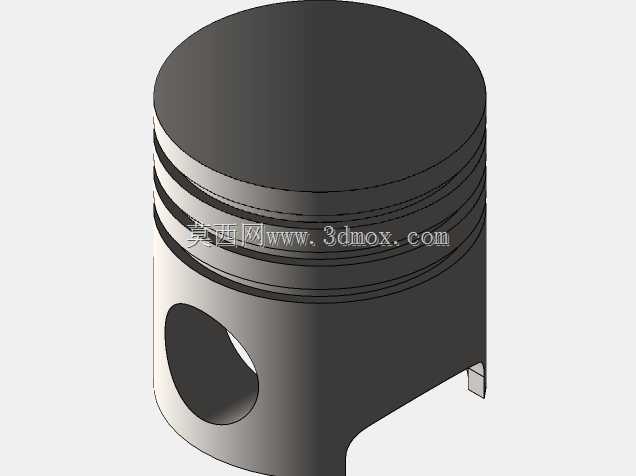

汽车发动机活塞头结构三维设计

　　在往复式内燃机的动力输出链路中，活塞头是直接承接燃烧爆发力、完成能量转换的核心承压部件，其设计合理性直接决定整机的压缩比控制精度、热负荷承载能力与运行可靠性，广泛适配小排量乘用车汽油机、轻型商用车柴油机等常见内燃动力机型，日常运行中需要在高温高压的燃烧室内完成每秒数十次的高速往复运动，同时承担密封燃气、传导热量、传递推力的多重作用。从结构设计逻辑来看，该活塞头顶部采用平整式燃烧室配合结构，顶面加工精度严格控制平面度公差，避免高温燃气窜入曲轴箱造成动力损失；头部环带区域预留了多道活塞环安装槽位，分别对应气环与油环的安装边界，槽位的宽度、深度与侧壁垂直度均按照量产机型的配合公差设计，既保证活塞环的弹性胀缩空间，又能限制环体的轴向窜动量，

　　减少运行过程中的泵油损失与异常磨损。活塞销孔采用贯穿式同轴设计，孔位中心与活塞轴线的偏移量经过反复校核，能够在活塞换向时减小敲缸异响，降低裙部的侧向冲击载荷；销孔内部预留了足够的衬套安装余量，可根据不同的强化等级选配铜基衬套，提升销座位置的耐磨性能与抗疲劳强度。裙部采用非正圆的中凸变椭圆型线设计，充分考虑热态下铝合金材料的热膨胀量差异，冷态装配时预留合理配缸间隙，热态运行后裙部可均匀贴合气缸壁，既避免拉缸故障，又能保证活塞往复运动的导向精度。从安装边界来看，该活塞头的外径尺寸适配常规65mm缸径的四冲程发动机，整体高度满足压缩行程上止点时与气缸盖的余隙高度要求，不会出现气门碰撞活塞顶的干涉问题；

　　活塞销孔的内径尺寸匹配标准直径的活塞销，可直接与现有量产连杆小头结构配合，无需额外修改连杆尺寸即可完成装配。在实际建模过程中，所有过渡圆角均按照应力分散原则设计，环槽根部、销座与裙部衔接位置的圆角半径经过应力仿真验证，能够有效降低交变载荷下的应力集中系数，避免长期运行后出现疲劳裂纹；活塞内部的冷却油腔预留位置也在建模时做了结构体现，可满足高负荷工况下的机油振荡冷却需求，将活塞顶部的热量通过机油循环带走，控制活塞整体工作温度在材料允许范围内。
