矿业用移动式螺旋管道输送设备结构设计

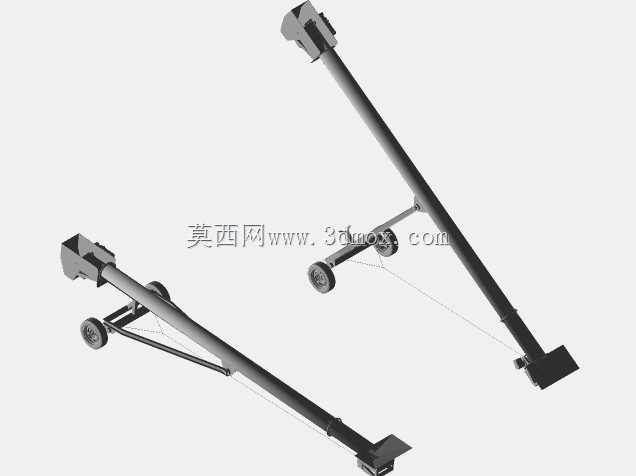

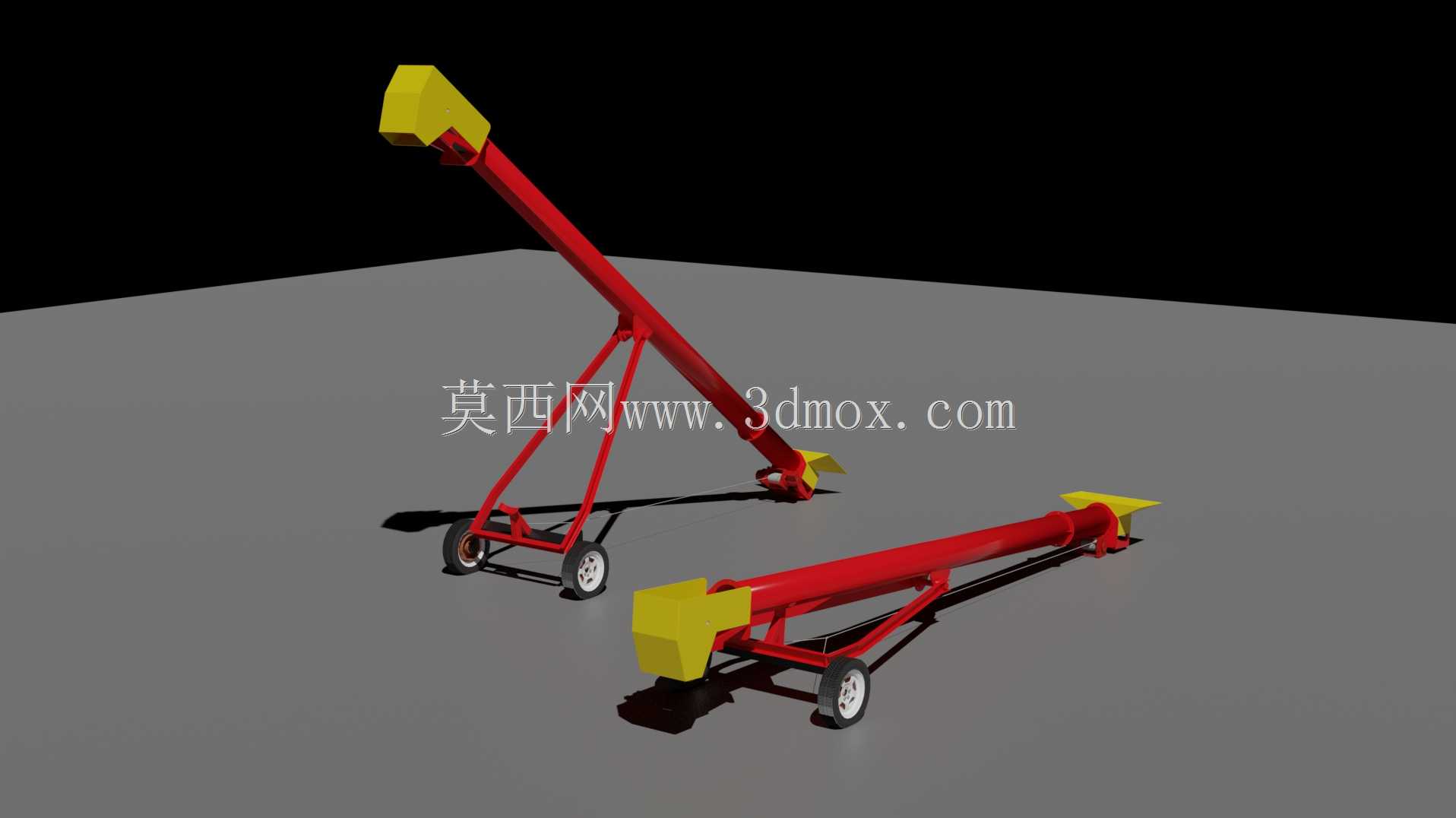

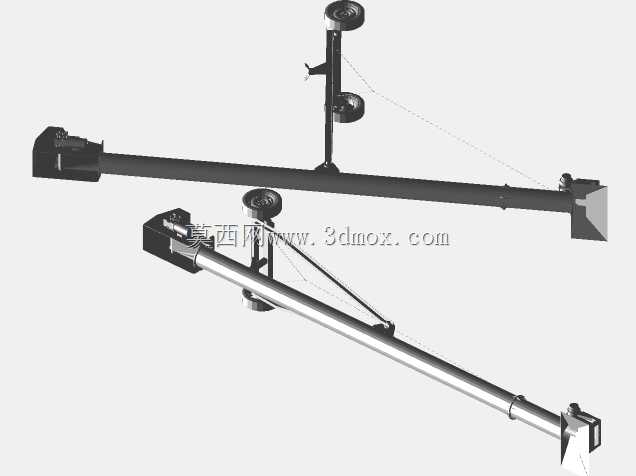

　　这款螺旋管道输送设备主要面向矿业散料转运场景设计，可适配露天矿场、选矿厂料场、临时堆料点等非固定工位的物料输送需求，解决固定输送线无法覆盖的零散点位散料转运痛点，可输送粉状、颗粒状、小块状的矿料、砂石、谷物等散状物料，避免散料转运过程中的撒漏、扬尘问题。设备采用轮式移动底盘设计，配套两组不同倾角的输送结构，可根据现场堆料高度、接料点位高度差灵活调整架设角度，无需浇筑固定基础，转场时仅需牵引即可快速移位，适配矿业现场作业点位频繁变动的工况。倾斜式输送结构采用密封圆管作为螺旋叶片的承载壳体，输送过程中物料完全处于封闭管道内，可减少矿料输送过程中的粉尘外溢，降低作业现场的扬尘浓度，符合矿业作业的环保要求；

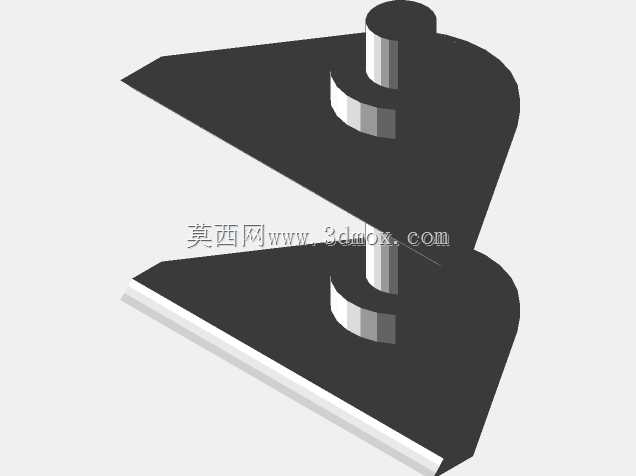

　　水平布置的输送结构可直接对接料仓出料口或接料设备进料端，完成散料的水平转运输送。设计阶段充分考虑矿业现场的地面不平整工况，轮式底盘配套可调节支撑支腿，设备架设到位后可通过支腿调整机身水平度，避免螺旋轴偏磨导致的设备故障；螺旋叶片采用耐磨钢材加工，边缘做堆焊耐磨层处理，可适应矿料的高磨蚀特性，延长易损件更换周期。设备进料端设置扩大的受料斗，可适配装载机、人工上料等多种上料方式，受料斗内部设置导流挡板，避免物料直接冲击螺旋轴端部造成的轴系变形；出料端设置可调节的导流槽，可根据接料设备的进料口位置调整出料方向，减少物料落料偏载问题。倾斜输送结构的倾角可在25度至60度区间内调整，调整时通过配套的手动撑杆锁定角度，无需额外吊装设备辅助；

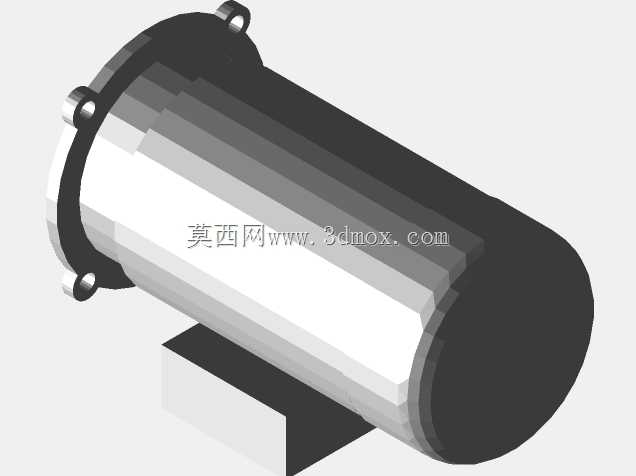

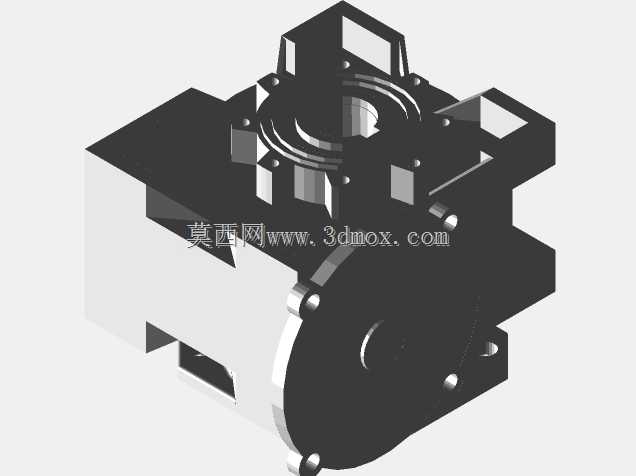

　　整机的轮组采用实心橡胶轮，可适应矿场的碎石、泥泞路面，避免充气轮胎扎胎漏气的问题。设备的驱动端采用直联减速结构，电机与螺旋轴通过联轴器直连，减少链传动、带传动的维护点位，适配矿业现场多尘、少维护的作业环境；壳体两端的轴承座采用外置式设计，轴承与输送腔之间设置多重密封结构，避免细颗粒矿料进入轴承造成的磨损卡滞。两款不同结构的输送设备可单独使用，也可组合搭配完成散料的提升+水平转运输送，单台设备的输送长度可根据现场需求调整，轮式底盘的宽度控制在常规厂区道路通行范围内，转场时可直接通过厂区门岗、临时便道，无需额外拆解运输。
