硝酸铵物料输送用槽式垂直提升结构

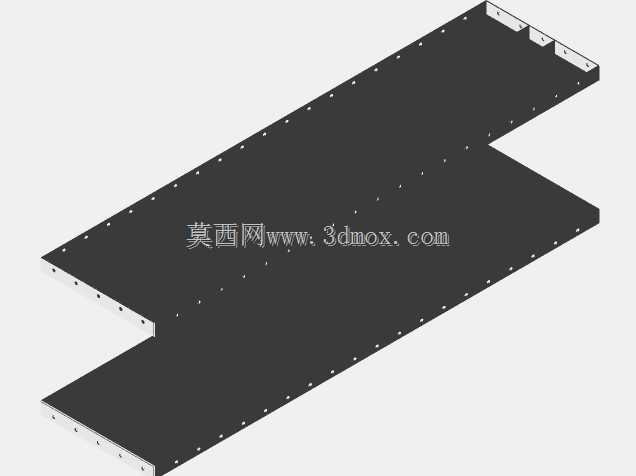

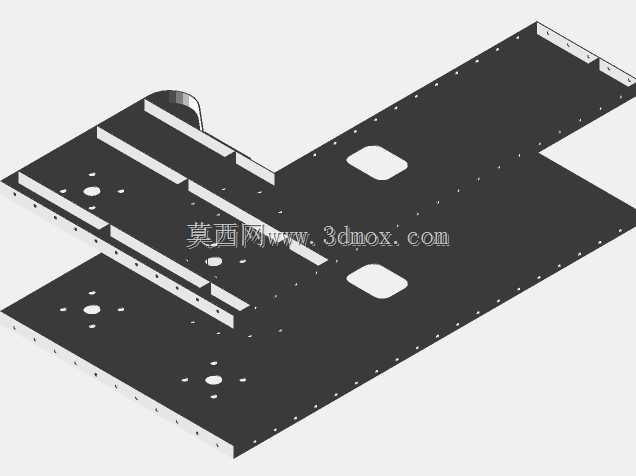

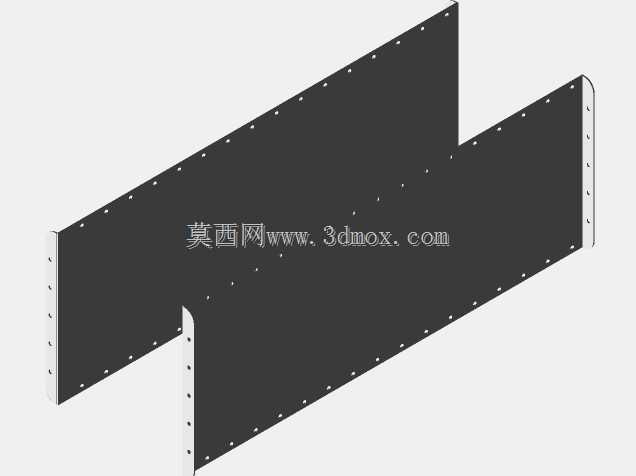

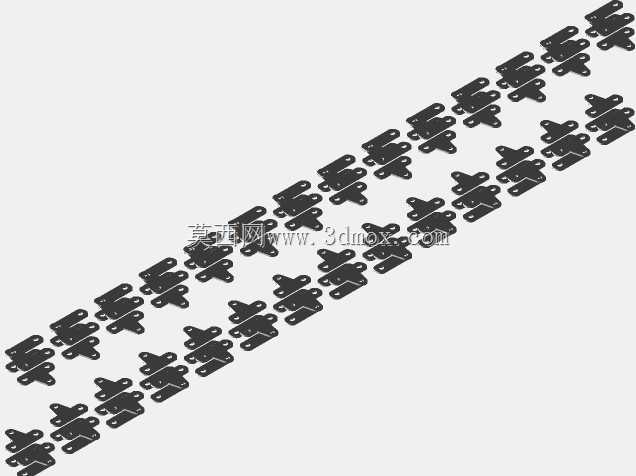

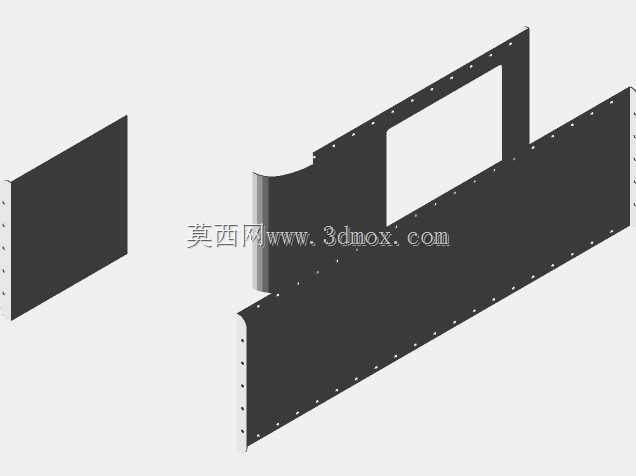

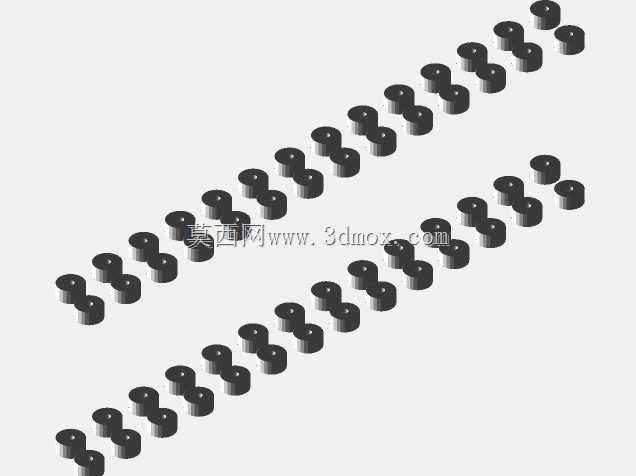

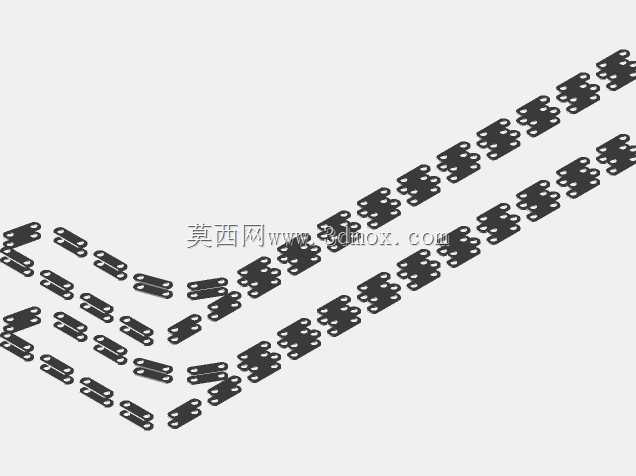

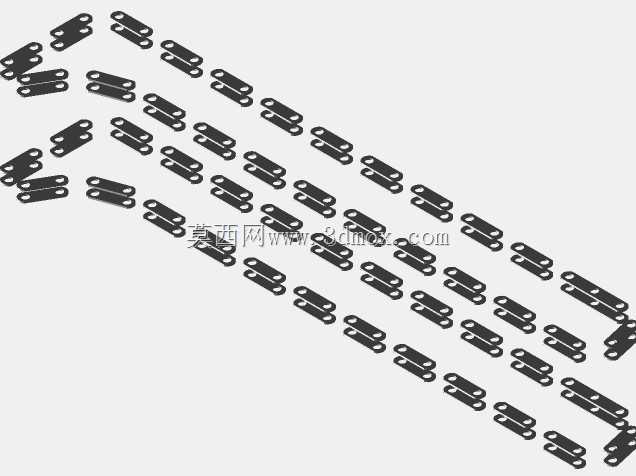

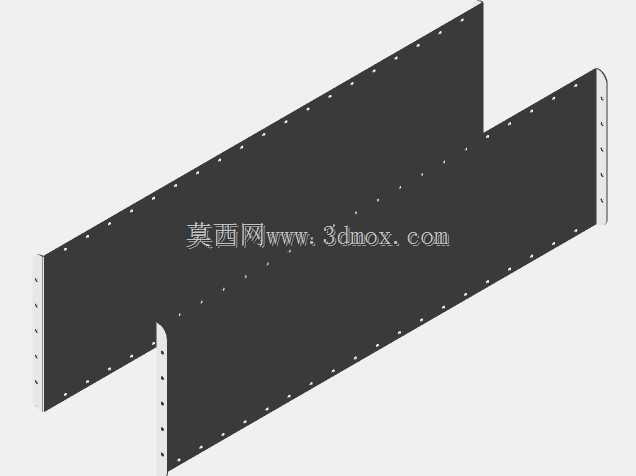

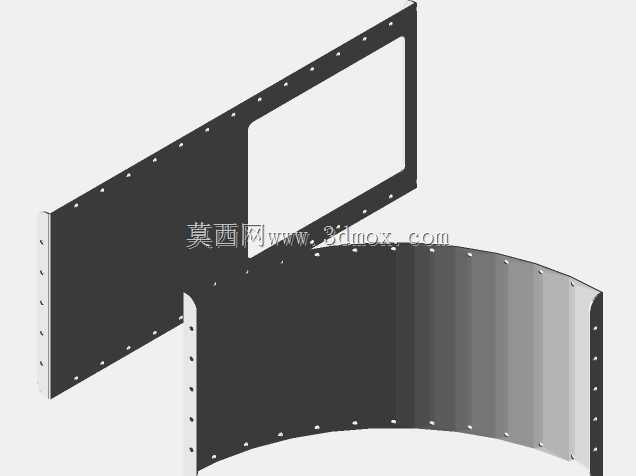

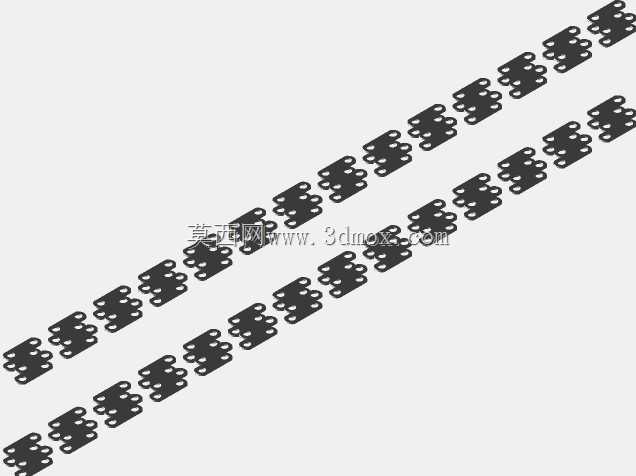

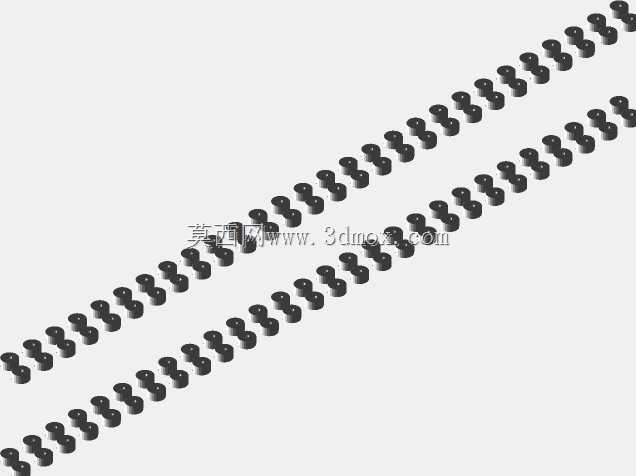

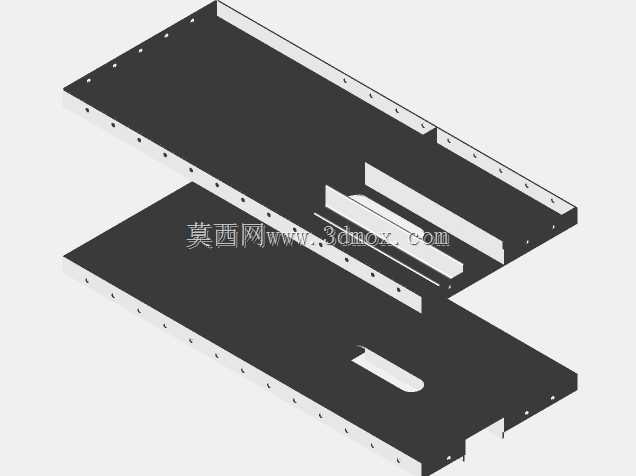

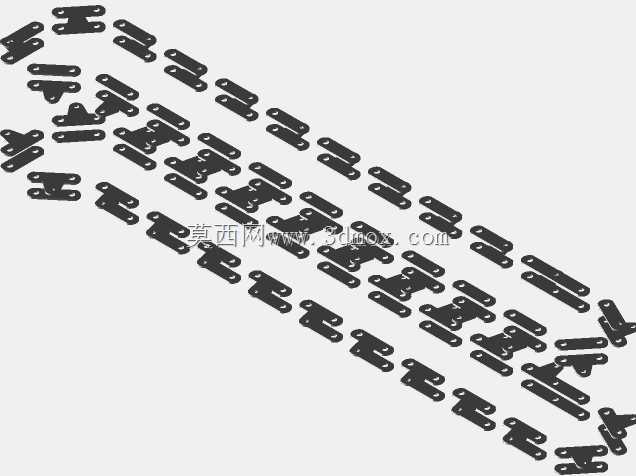

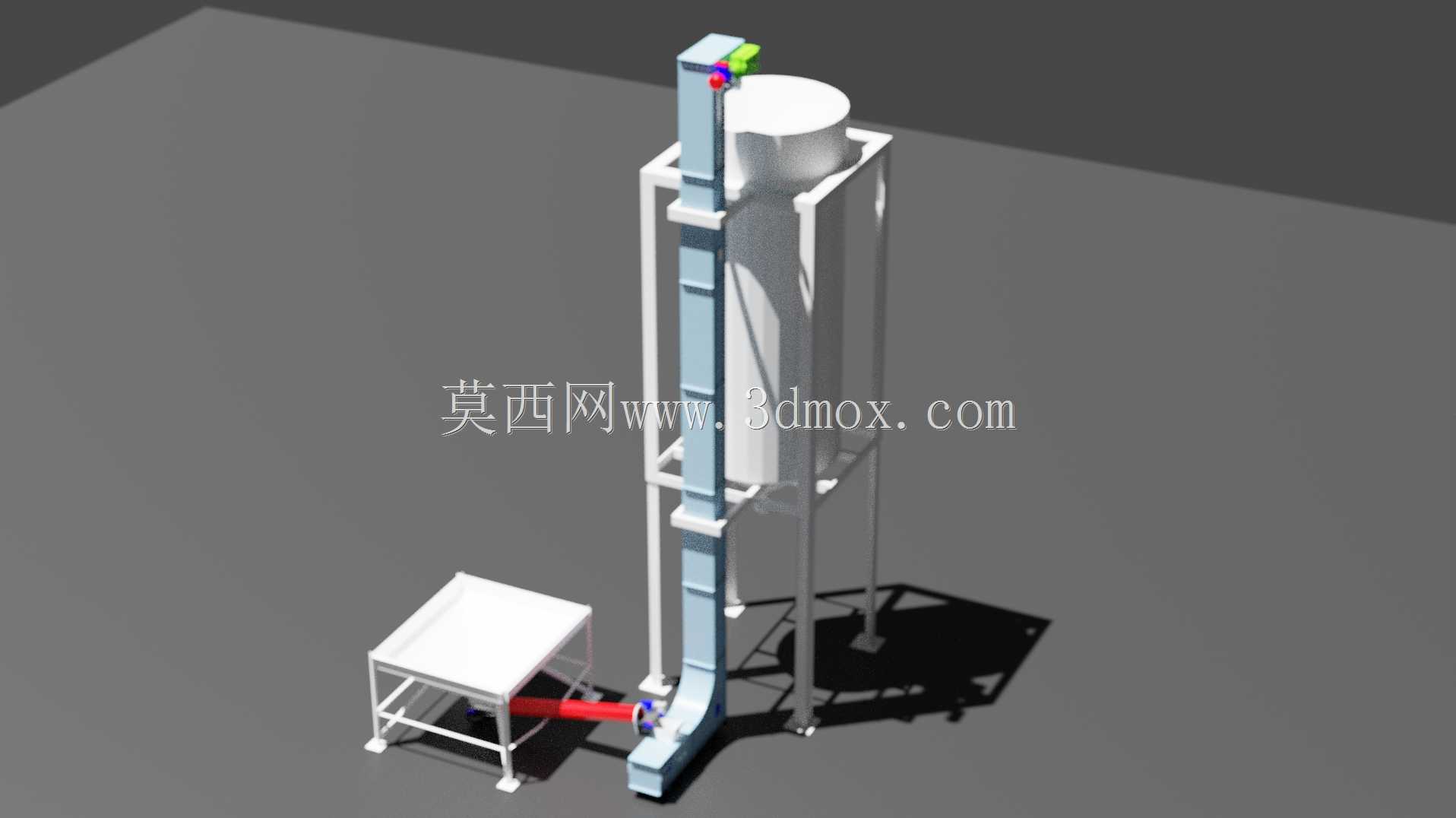

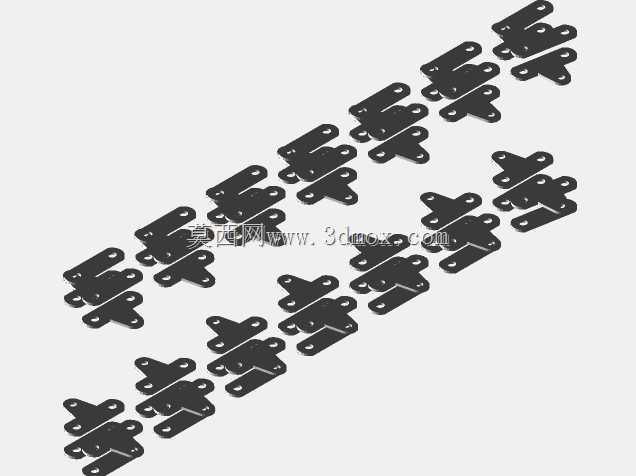

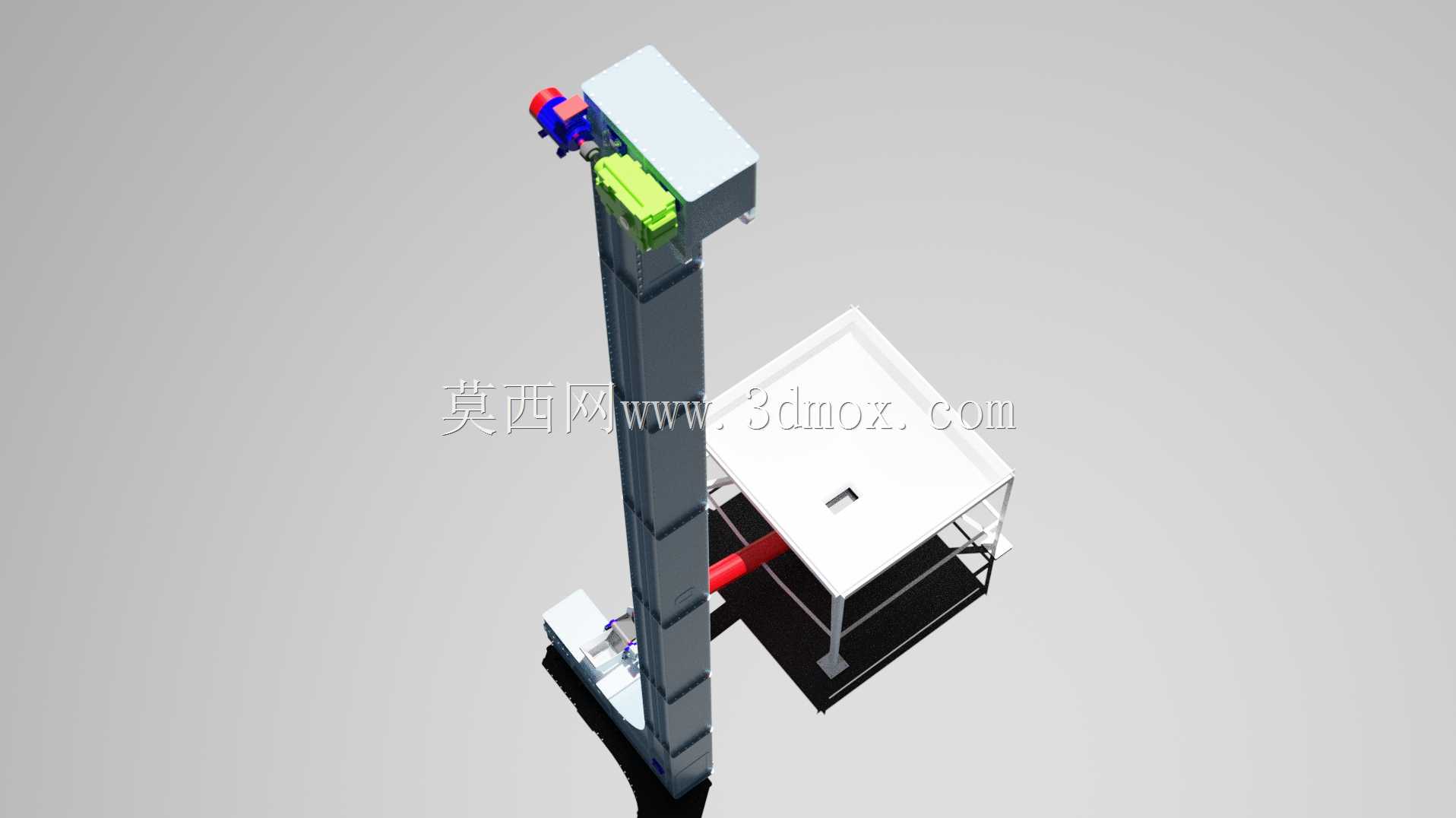

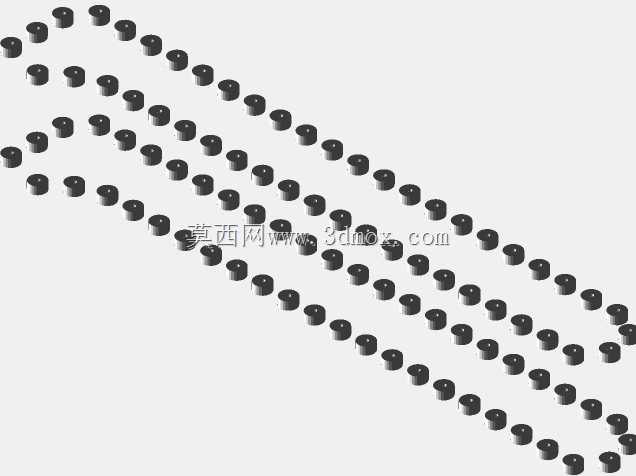

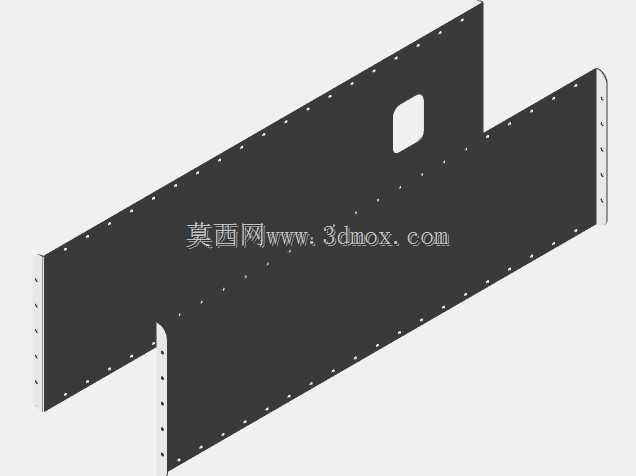

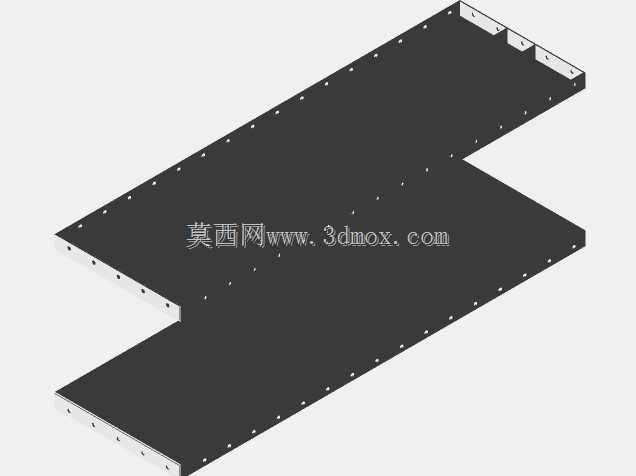

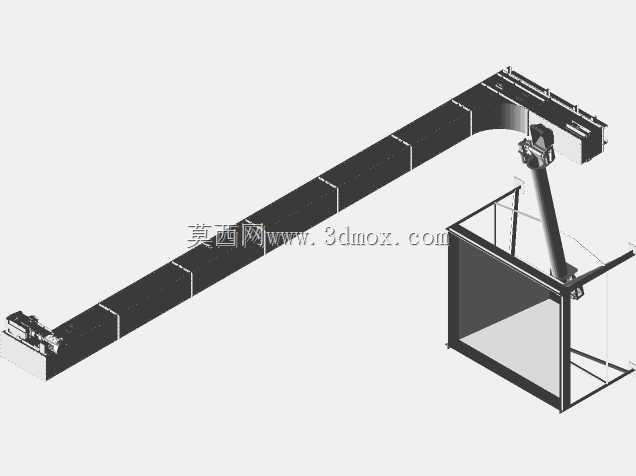

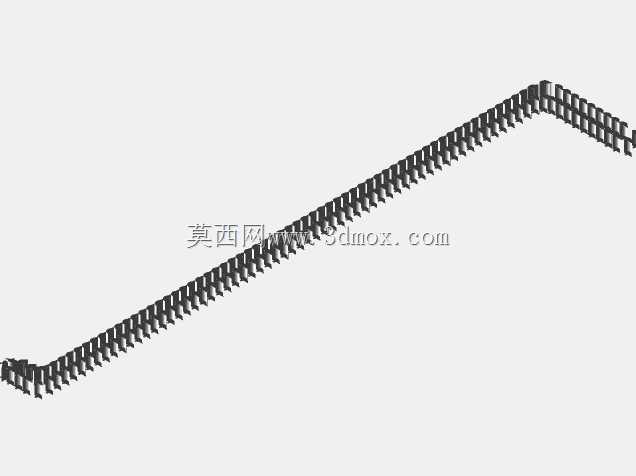

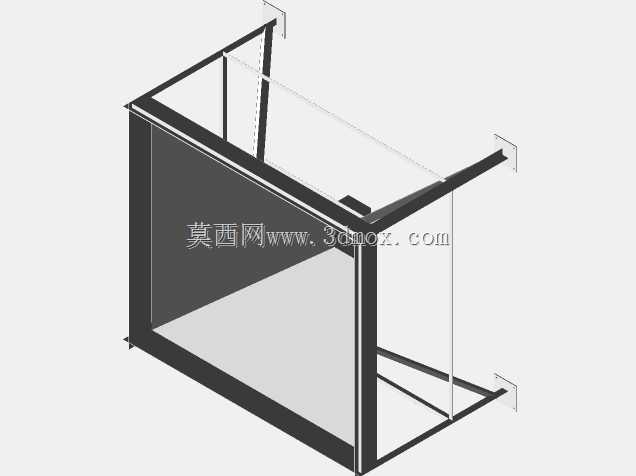

这套槽式提升结构主要面向化工粉体生产场景的垂直物料转运需求，针对硝酸铵这类易吸潮、流动性中等的颗粒粉体物料设计，可完成低位进料点到高位储料仓的连续密闭输送，避免物料输送过程中出现撒漏、扬尘问题，适配化肥生产、粉体化工配料工段的工艺布局。从结构设计逻辑来看，设备采用单立柱垂直槽身作为物料承载通道，底部设置水平进料转接段，可直接对接低位出料的喂料设备，无需额外增设复杂的转接料斗，减少物料在转接位置的残留堵料风险；槽身内部配置连续牵引构件与料斗，运行过程中料斗沿槽道平稳上行，到达顶部卸料位置后沿导轨完成翻转卸料，将物料精准送入旁侧的立式储料仓内，卸料轨迹经过反复校核，不会出现物料抛洒到仓外的问题。设备进料端配套带框架的接料工作台，台面采用防滑平板设计，可临时承接待转运的物料容器，底部设置的推送装置可将物料均匀送入提升机进料口，避免进料不均导致的设备负载波动。安装边界方面，垂直槽身的安装垂直度需控制在千分之一以内，底部通过地脚螺栓与地面基础固定，槽身中段设置多组附墙支撑件，与厂房结构立柱连接，抵消设备运行过程中的横向振动；顶部出料口与储料仓进料口采用软连接密封，适配安装过程中的位置偏差，同时阻隔粉尘外溢。设计过程中针对硝酸铵的物料特性，所有与物料接触的部件均采用防腐蚀材质处理，槽身接缝处做平整打磨处理，避免物料残留堆积引发的安全隐患；牵引构件的运行速度设置在合理区间，既保证输送效率，也避免速度过快导致的物料破碎、扬尘增大问题。设备整体占地宽度较小，适合厂房内垂直空间充足但水平布局紧张的技改项目，可根据实际提升高度调整槽身节段数量，无需重新改动主体结构，进料端的接料工作台高度可根据现场配套的喂料设备高度做适配调整，降低现场安装的适配难度。
