树莓派五英寸电容触控显示模组结构

　　这款五英寸触控显示模组，主要适配树莓派开发场景，在嵌入式开发、小型智能终端原型搭建、桌面级人机交互小装置制作中应用十分广泛。实际使用中，它承担着图形化界面输出、触控指令输入的双重作用，开发者无需额外搭配输入外设，就能完成小型智能设备的交互逻辑验证，常见于桌面状态监控面板、小型工控操作终端、便携多媒体播放装置、开源智能硬件项目的显示交互环节。从功能特性来看，该模组集成了显示面板与触控层，采用贴合式结构设计，触控响应覆盖整个显示区域，表面安装的接插件位置经过布局优化，不会占用屏幕正面的有效显示空间，侧边预留的排线接口位置，刚好匹配树莓派通用的排线插接方向，安装时无需额外弯折排线，能减少线材损耗与信号干扰风险。做结构设计的时候，

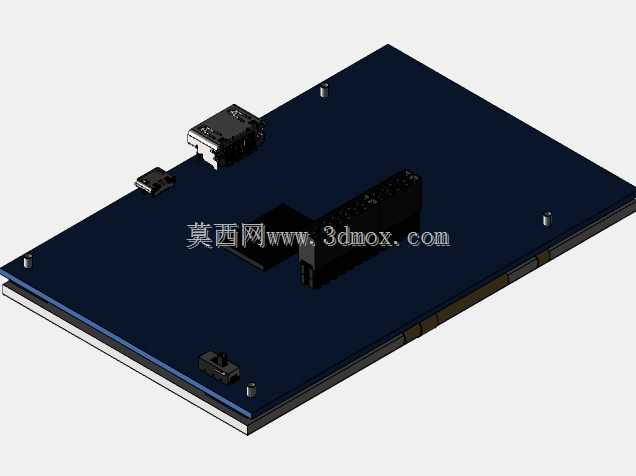

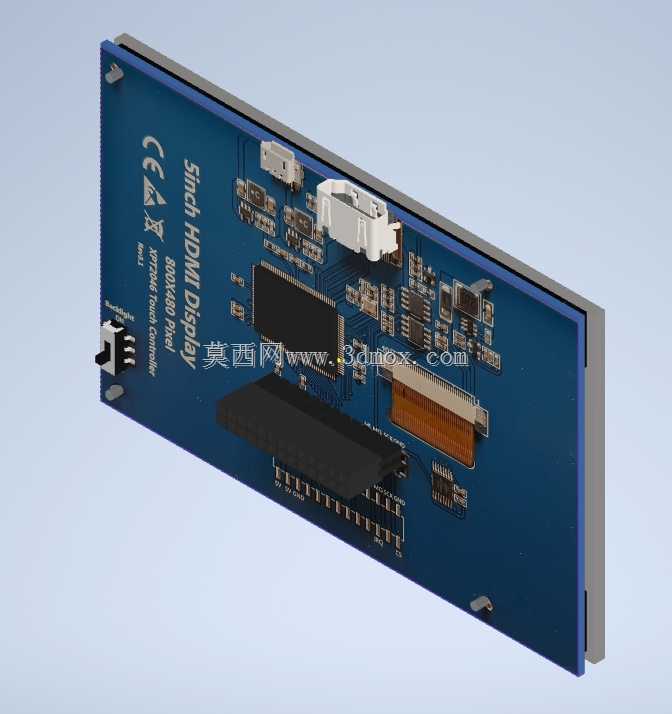

　　首先要考虑的是安装边界的预留，屏幕本体的厚度包含背光层、触控层与外框，整体厚度控制在适配紧凑外壳的范围内，屏幕四周边框的安装固定位，要避开背面的驱动电路区域，不能出现固定柱压到元器件的情况。建模过程中特意将屏幕显示区域做了视觉标识，方便结构工程师在做外壳开孔时，精准对齐可视区域，避免开孔偏差遮挡显示内容。表面安装的接插件位置做了精准的坐标定位，包括排线座的高度、插接方向、引脚间距都按照实物尺寸还原，在设计配套外壳或者安装支架时，要在接插件对应位置预留足够的操作空间，方便后期插拔排线，不会被外壳结构挡住。另外屏幕的安装固定方式，既可以采用侧边卡扣固定，也可以在背面预留螺柱孔位，适配不同的安装场景，不管是嵌入到定制外壳里，

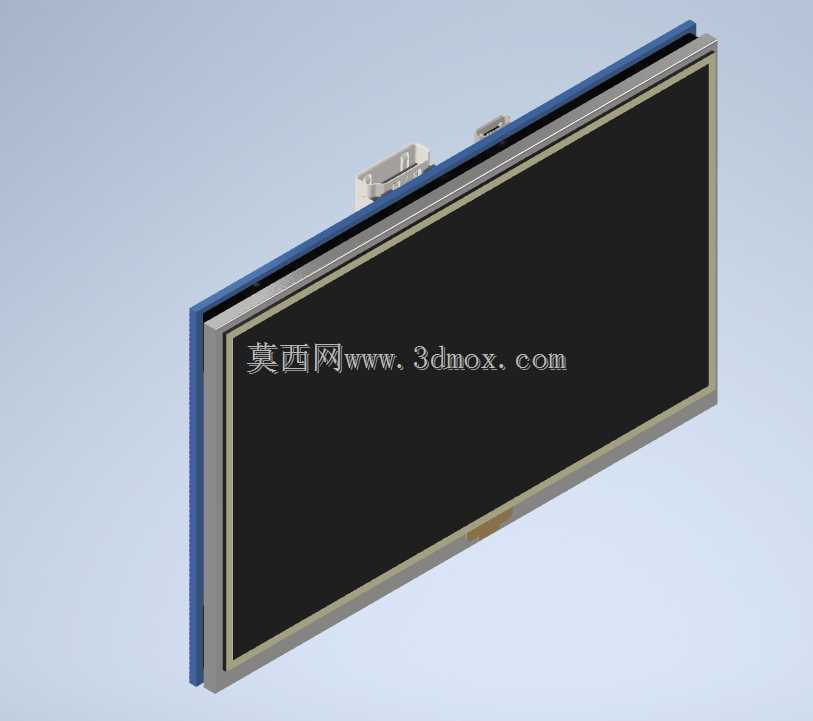

　　还是直接固定在开发板堆叠支架上，都能找到对应的固定点位。需要注意的是，屏幕正面的触控层表面比金属外框略低一点，设计外壳前面板的时候，要预留对应的台阶高度，既不能让面板压到触控层表面造成误触，也不能留太大缝隙进灰。屏幕背面的驱动板凸起高度也要纳入尺寸校核范围，和树莓派主板堆叠安装时，要计算好两层板之间的间距，避免驱动板上的元器件和主板上的接口干涉。
