四通道LM2596降压电源模块结构设计

　　做设备电控部分设计的时候，多通道独立降压电源的选型和结构适配一直是容易踩坑的环节，尤其是小型实验台、多传感器分布式供电的场景里，单路降压模块堆叠布线乱、安装位不好统一规划的问题很常见，这款四通道集成的LM2596降压组件，就是针对这类场景做的结构整合设计。

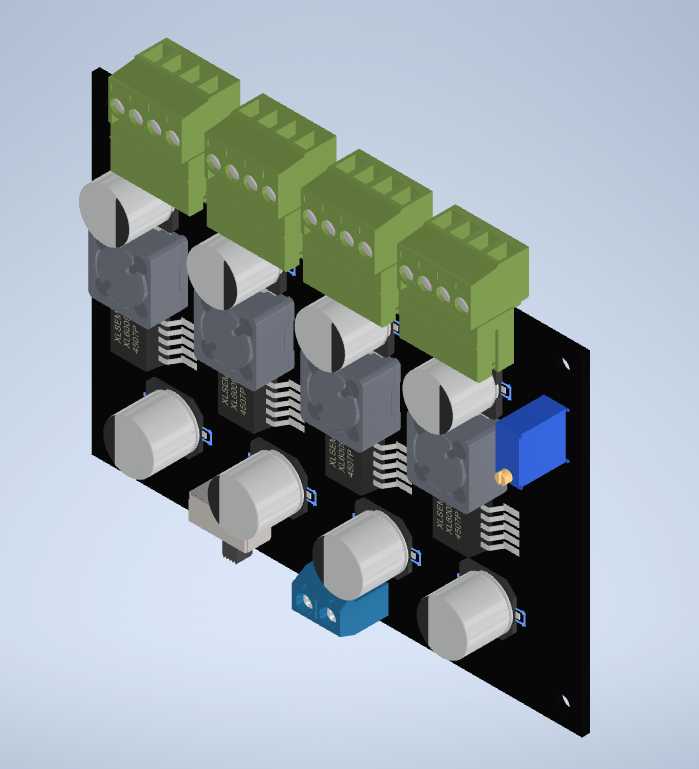

　　从实际应用场景来看，这类多通道降压模块常被用在小型自动化测试台、桌面级工控装置、学生竞赛类机器人电控系统、多传感器集成的检测设备里，这些场景往往需要同时给不同工作电压的负载供电，比如5V的单片机主控板、12V的传感器模组、3.3V的通讯模块，要是用多个独立降压模块零散安装，不仅布线时输入线要并接多次容易出现虚接，各个模块的固定孔位不统一，在安装板上排布的时候还要额外做转接支架，维护的时候拆换单个模块也容易碰乱周边接线。这款四通道集成结构把四路独立的LM2596降压电路整合在同一块PCB基板上，输入侧可以统一接直流母线，输出侧每一路对应独立的接线端子，布线的时候只需要拉一路主输入电源线到模块端，就能分出四路独立的降压输出，省掉了多模块并线的麻烦。

　　从功能特性上看，每一路都保留了LM2596芯片的核心降压能力，每路输出都搭配了独立的储能电感、滤波电解电容、续流二极管以及输出调压电位器，单路可以独立调整输出电压，通道之间做了PCB铺地隔离，减少不同通道之间的串扰，避免某一路负载波动影响其他通道的供电稳定性。输入和输出端都采用了快接式的绿色接线端子，接线的时候不需要焊线，用螺丝刀压接就能完成导线固定，适合现场快速接线和后期改线的需求。PCB板的四个角预留了标准的安装固定孔，孔位尺寸适配常用的M3螺丝，可以直接固定在设备的电控安装板、型材槽位的转接板上，不需要额外做定制支架。

　　设计思路上，这款结构没有追求极致的体积压缩，而是把运维便利性放在了优先位置：四个通道的调压电位器都布置在PCB板的外侧边缘，调试的时候不需要拆模块外壳或者挪开周边元件，用螺丝刀直接就能调整电位器来校准输出电压；电解电容和功率电感都预留了足够的安全间距，避免长时间大电流工作的时候元件热量堆积，电容和电感之间的间隙也能形成自然对流的散热通道，不需要额外加装散热风扇就能满足常规3A以内每路的负载散热需求；接线端子的排布和元件高度做了统一规划，所有元件的最高高度不超过接线端子的顶面高度，模块安装的时候上方不需要预留额外的元件避让空间，能紧贴设备上层安装板布置，压缩电控部分的整体占用空间。

　　从安装边界和尺寸适配来看，PCB基板采用长条形布局，长度方向刚好适配100mm宽度的铝型材安装面，宽度方向控制在60mm以内，安装孔的中心距按照标准的欧规电控安装孔位设计，和常用的继电器模组、端子排的安装孔位兼容，可以直接并排安装在标准DIN导轨转接板上。元件的高度差做了严格控制，最高的电解电容高度和接线端子齐平，功率电感的高度比电容低2mm，板上的调压蓝色电位器高度不超过电感顶面，整个模块的最大厚度控制在25mm以内，在电控箱内布置的时候，和周边走线、其他模组的安全间隙只需要留3mm就能满足绝缘和散热要求。输出端的每一路接线端子旁都预留了丝印标识位，实际生产的时候可以印上电压等级标识，避免接线的时候接错输出回路。另外板上还预留了输入输出的指示灯安装位，每路输出都可以加装电源指示灯，直观判断每一路的工作状态，排查故障的时候不需要用万用表逐路测量，能提升现场运维的效率。

　　在结构细节上，PCB板的边缘做了圆角处理，避免安装的时候划手或者划破导线绝缘层，大功率元件的焊盘做了加大处理，提升过流能力和焊接牢固度，长期受震动的设备场景下也不容易出现元件脱焊的问题。四个通道的电路布局完全对称，每一路的功率回路长度保持一致，减少不同通道之间的参数差异，批量生产的时候调试一致性更好，不需要针对每一路做单独的参数补偿。
