高精度深沟球轴承结构三维设计

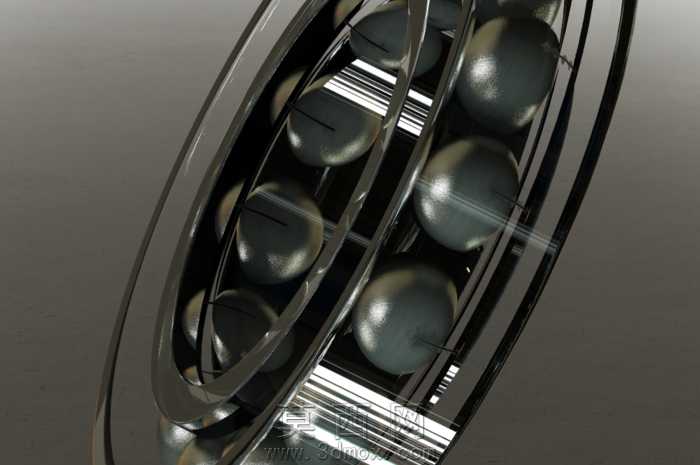

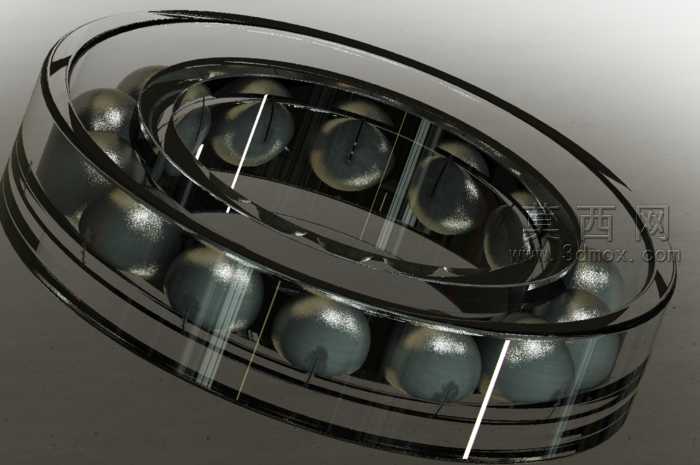

本作品为深沟球轴承的三维参数化设计模型，建模过程中严格遵循滚动轴承的通用尺寸规范，对轴承内圈、外圈、滚动体、保持架四大核心构件进行了1:1等比例还原。建模阶段先通过草图绘制内外圈的截面轮廓，利用旋转特征生成环形基体，针对滚道部分做了精确的曲率匹配，保证滚道与钢球的接触角符合标准设计要求，滚动体采用球形特征阵列排布，保持架则通过兜孔结构的参数化设计，实现对每颗钢球的均匀限位，整体装配过程中添加了同轴度、径向间隙的配合约束，还原真实轴承的装配公差要求。材质渲染阶段，为内外圈及钢球赋予高铬轴承钢材质，调整金属粗糙度参数模拟淬硬后表面的细腻磨砂金属质感，添加适度的环境反射效果凸显金属构件的精密质感，保持架部分采用冲压钢板材质，做了轻微的哑光金属处理，区分不同构件的材质差异。渲染时采用侧方柔光打光，突出滚道与钢球接触区域的结构细节，通过半透明剖面视角的渲染设置，清晰展示轴承内部的滚动体排布、保持架定位的内部结构，直观呈现深沟球轴承的径向承载原理。设计过程中重点考量了模型的工程实用性，所有结构尺寸均可直接导出用于工程参考，各部件保留了独立的参数化特征，可根据不同的轴承型号快速调整尺寸参数，适配不同的轴径、载荷使用需求，模型整体结构严谨，细节还原度高，既可以作为机械设计教学的演示素材，也可用于设备装配场景的配套三维模型使用，清晰展现了滚动轴承的核心构造与工作逻辑。
