带支座集成式球轴承轴组件结构设计

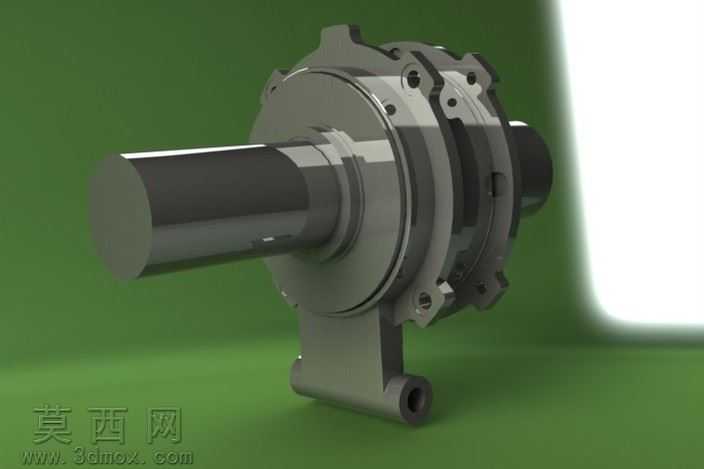

本作品为带安装支座的集成式球轴承轴组件三维设计，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据通用机械传动的载荷、转速工况确定核心尺寸参数，依次完成阶梯轴、轴承内圈、滚动体、保持架、轴承外圈、安装支座的特征绘制，各零件间严格按照实际装配约束关系设置配合，轴与轴承内圈采用过盈配合约束，轴承外圈与支座安装孔采用过渡配合约束，滚动体与内外圈滚道设置相切接触约束，完整还原了组件的真实装配逻辑。渲染阶段采用金属材质体系，轴身与轴承内外圈赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数还原金属加工表面的光泽质感，滚动体赋予轴承钢高亮材质，安装支座赋予铸铁哑光材质，通过不同材质质感区分各功能零件，场景采用柔和侧光布光，搭配纯色背景突出组件结构细节，同时添加微弱环境光遮蔽效果强化零件间的层次关系。结构设计上采用集成式支座结构，将轴承安装位与设备固定支座整合为一体，减少了装配环节的零件数量，支座底部设置同轴安装孔便于设备端的定位固定，阶梯轴的轴肩设计可对轴承内圈形成轴向定位，轴承端侧的法兰结构预留安装孔位可适配端盖密封件，整体结构兼顾径向承载与轴向定位需求，可适配中等载荷的传动场景。设计过程中优先考虑零件的加工工艺性，轴身的各段直径差控制在合理范围便于车削加工，支座的安装孔位采用同轴设计减少装夹次数，轴承滚道的曲率参数符合通用球轴承的设计规范，保证组件的互换性与通用性，整体模型无冗余特征，各结构细节均对应实际加工与装配需求，可直接用于教学演示、方案选型或二次开发设计。
