适配3D打印的分体式LNB馈源固定支架

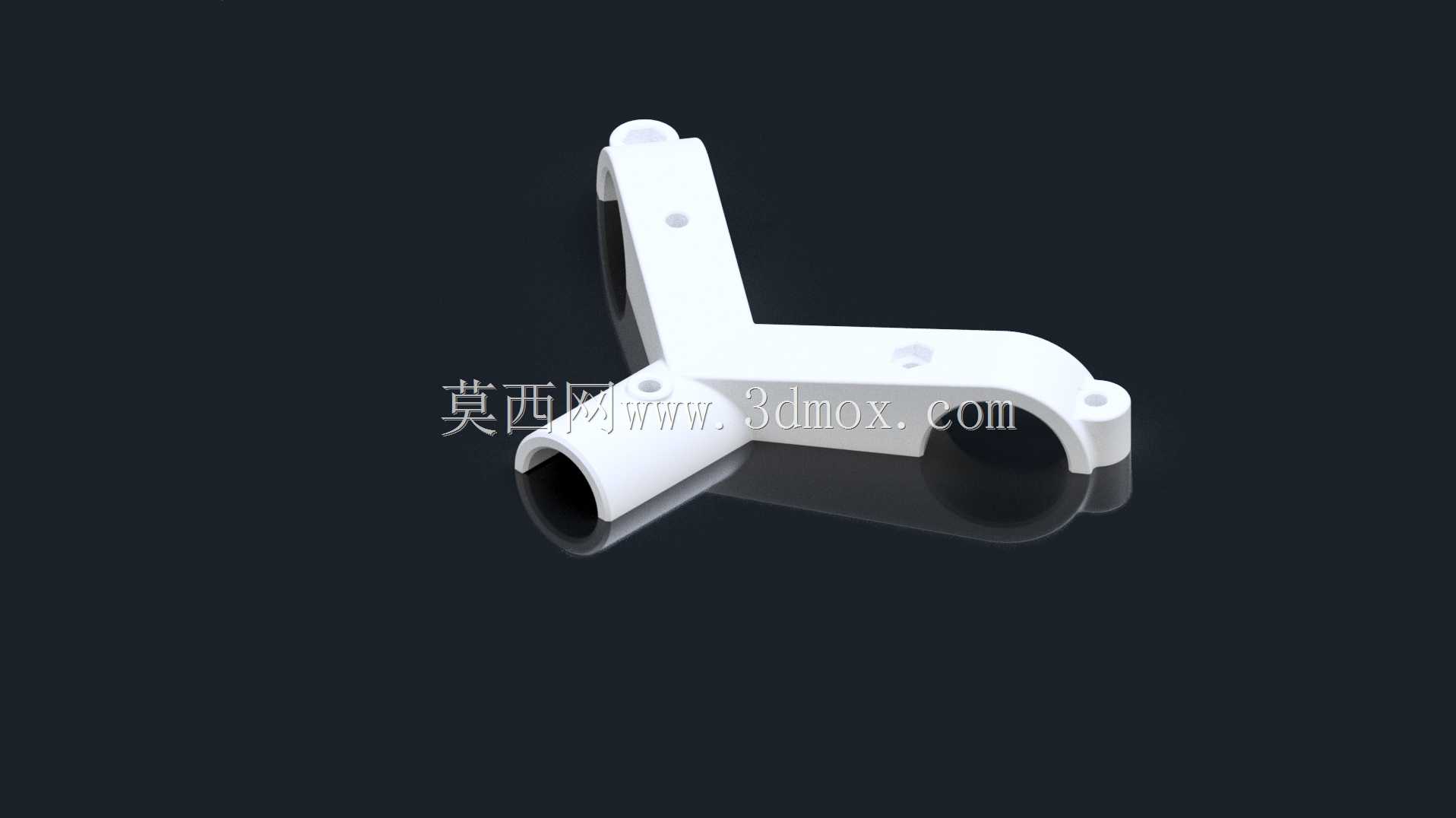

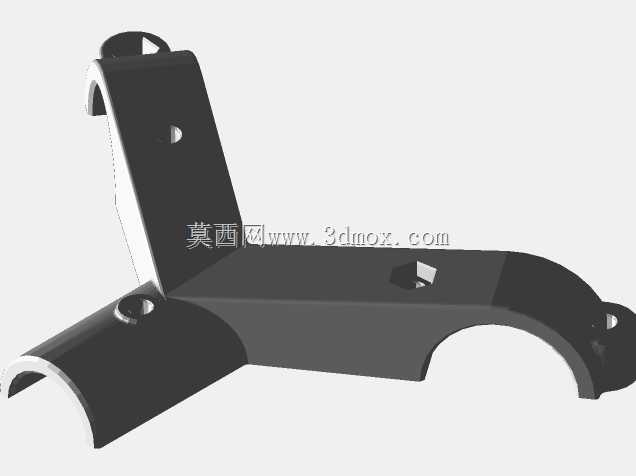

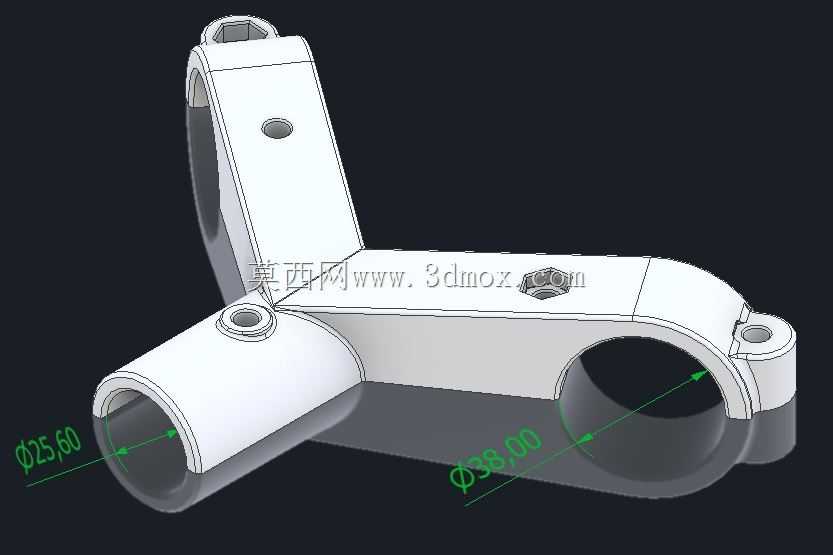

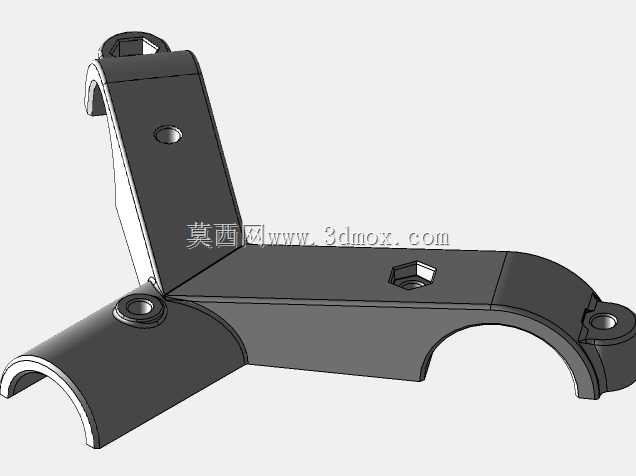

　　这款分体式LNB固定支架，是针对卫星接收设备馈源安装场景开发的结构件，采用两半镜像拼合的设计逻辑，单一半体即可通过3D打印制作，另一半直接镜像打印即可完成整套组件的制备，无需额外开模，非常适合小批量定制、业余卫星通讯改造、户外应急接收装置的快速搭建场景使用。从结构功能来看，支架集成了两个不同管径的管夹夹持结构，其中一端夹持内径为φ25.60mm，用于固定LNB馈源的筒体部分，夹持位预留了紧定螺钉安装孔，可通过M3规格的紧定螺钉顶紧馈源外壁，避免设备在户外受风载、震动出现偏移走位；另一端夹持内径为φ38.00mm，用于固定在卫星接收天线的馈源支撑杆上，同样预留了螺钉锁紧位，可适配市面上多数常规口径的馈源支撑圆杆。

　　设计过程中充分考虑了3D打印的工艺特性，整体结构无大角度悬空面，打印时无需添加大量支撑结构，有效降低打印耗材损耗与后处理工作量，所有转角位置均做了R2以上的圆角过渡，既避免打印过程中出现应力集中导致的层间开裂，也能消除安装时的锐边割手风险。两个管夹结构之间通过弯折的连接臂实现空间位置偏移，连接臂的弯折角度经过反复校核，可保证LNB馈源的相位中心刚好落在抛物面天线的焦点位置，避免信号接收效率出现衰减。连接臂上预留的减重孔，在不降低整体结构刚性的前提下，减少了打印耗材用量，同时也能降低户外使用时的风阻系数，减少强风环境下支架的受力载荷。安装时只需将两半支架对合，分别卡在馈源与支撑杆的对应位置，通过螺栓穿过两侧的安装孔锁紧即可完成固定，

　　无需复杂的工装夹具辅助，单人即可完成整套馈源组件的装配调试。考虑到户外使用的环境特性，结构壁厚统一设置为2.5mm，采用PLA+或者PETG材料打印即可满足常规户外使用的强度要求，若在沿海高盐雾、高紫外线区域使用，也可选用ASA材料打印，无需额外做表面防腐处理即可长期使用。夹持位的内壁没有做防滑齿结构，避免划伤馈源与支撑杆的表面涂层，同时也能允许安装时小范围调整馈源的极化角度与前后位置，调试完成后再锁紧紧定螺钉即可固定位置，适配不同焦距的抛物面天线安装需求。
