610mm直径三爪卡盘结构设计

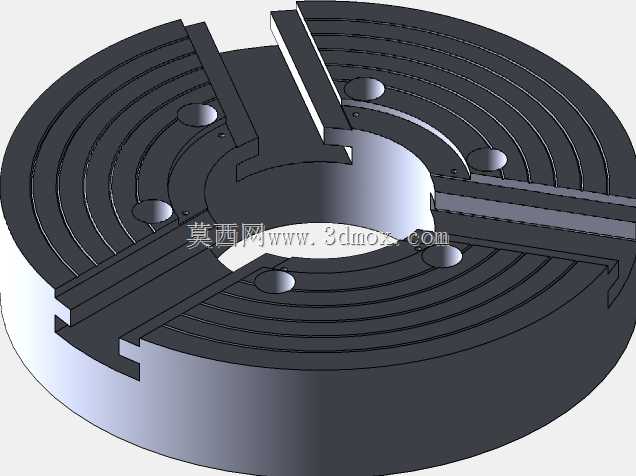

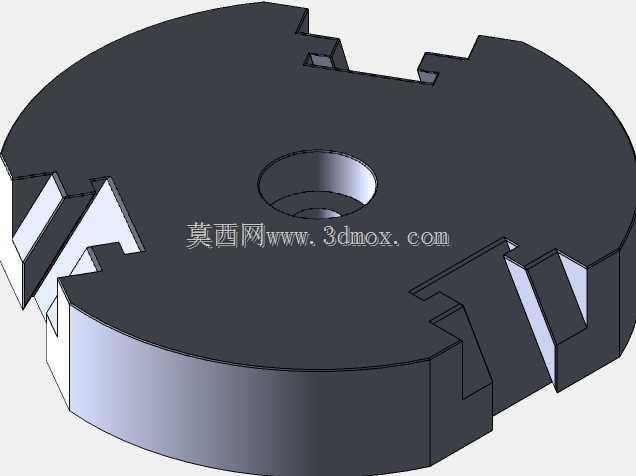

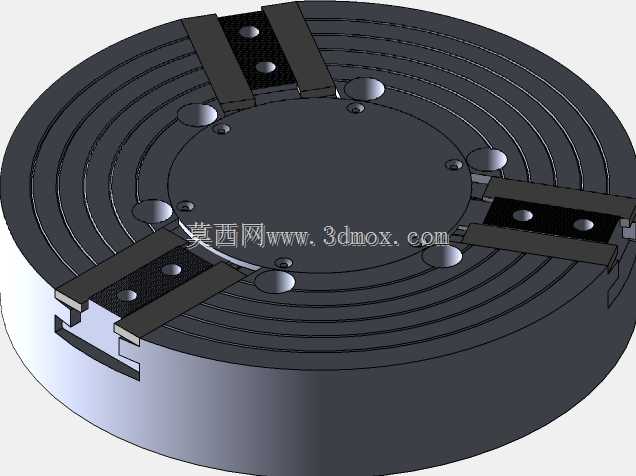

　　这款610mm规格的三爪卡盘，是面向大尺寸回转类工件装夹需求设计的机床核心配套夹具，主要适配普通卧式车床、立式车床以及回转工作台的装夹工位，在重型轴类、盘类零件的粗加工、半精加工工序中承担工件定心与夹紧功能。从结构设计逻辑来看，整体采用盘式基体布局，盘体上开设三组沿圆周120°均匀分布的径向导轨槽，卡爪嵌装在导轨槽内可实现同步径向移动，依靠内部的平面螺纹盘传动实现三爪同步动作，保证装夹过程中工件的自动定心精度，避免人工找正带来的效率损耗与装夹误差。设计过程中严格控制了直径与高度方向的安装边界，610mm的卡盘外径可适配主轴端盖直径匹配的机床接口，盘体高度尺寸符合常规机床主轴的安装悬长要求，不会出现与机床护罩、刀架行程干涉的问题。

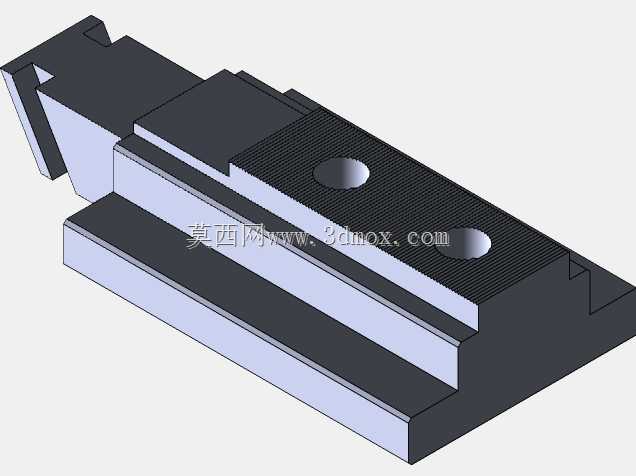

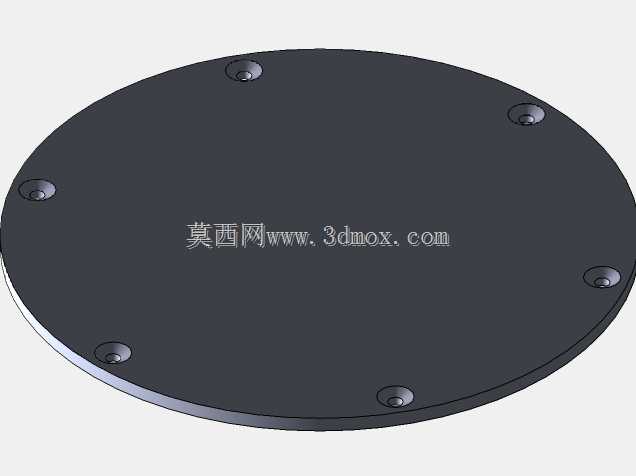

　　卡爪的钳口部位做了等距齿形结构设计，齿节距经过匹配验算，既可以保证卡爪与不同规格软爪、硬爪的替换兼容性，又能在夹紧大重量工件时提供足够的咬合摩擦力，避免切削过程中工件出现打滑移位。盘体上的紧固螺钉孔位按照通用机床主轴的连接法兰标准排布，安装时可直接通过螺栓与主轴法兰盘定位锁紧，无需额外加工过渡连接盘，降低现场安装的适配成本。在实际加工场景中，这类大直径三爪卡盘可装夹的工件范围覆盖直径从几十毫米到五百余毫米的回转件，无论是带台阶的轴类毛坯，还是大直径的法兰盘、轮类铸件，都能通过调整卡爪的行程实现稳定装夹；卡爪采用可拆卸式结构，当钳口磨损后可单独更换卡爪，无需整体报废卡盘，降低长期使用的维护成本。

　　盘体表面的环形凹槽结构一方面是为了减轻卡盘自身重量，降低主轴转动时的惯量负载，另一方面也可作为切削液、切屑的导流槽，避免切屑堆积在卡盘导轨面内影响卡爪滑动精度。设计时还对卡爪的滑动配合面做了间隙优化，既保证卡爪移动时的顺畅度，又控制了配合间隙在合理范围内，避免长期使用后因间隙过大导致定心精度下降，满足常规金属切削加工的装夹精度要求。
