路虎卫士车型专用带支架防撞护板结构

　　这款防撞护板结构主要适配硬派越野车型的前部防护加装场景，针对非铺装路面行驶、越野穿越过程中容易出现的底盘前部磕碰、硬物撞击油底壳或前部传动部件的问题设计，同时兼顾前部外观的硬派风格呈现。从实际使用场景来看，这类护板多用于越野改装、户外穿越作业的车辆配置，在砂石路段、沟壑地形行驶时，能够将路面凸起的石块、土坡的冲击力分散传导至车身前部的安装点位，避免核心部件直接受冲击损坏。

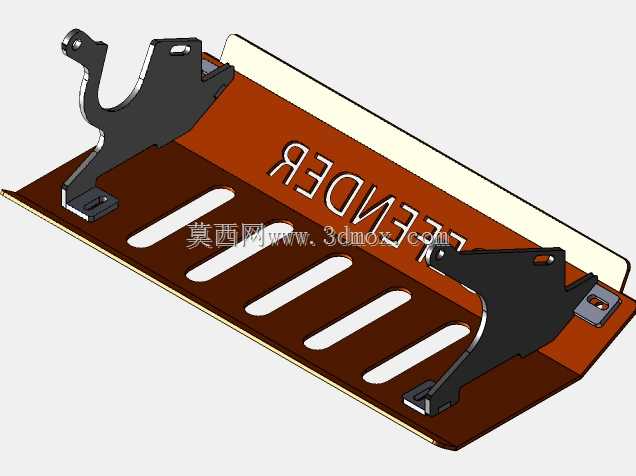

　　结构设计上，护板主体采用带加强翻边的钣金构型，板面开设多组长条形镂空槽，并非单纯为了造型，这些槽位一方面能够降低护板整体自重，减少车头前部的额外簧下负载，另一方面在涉水、泥泞路段行驶时，能够快速排出护板内侧积存的泥水、砂石，避免杂物堆积在护板与底盘部件之间造成腐蚀或者异常磨损。两侧的安装支架采用弯折成型的异形结构，支架上的安装孔位做了沉台设计，安装后螺栓头部不会突出支架平面，避免越野过程中螺栓头部被硬物磕碰变形，导致后期拆卸维护困难。

　　安装边界方面，支架的连接点位完全匹配对应车型的原有车身安装孔位，不需要额外在车身纵梁或者前部框架上打孔，避免破坏原车的防锈涂层与结构强度，安装时只需要对准孔位拧入对应规格的紧固件即可完成固定，护板与前部散热模块、转向拉杆之间预留了足够的安全间隙，不会在车辆行驶过程中出现干涉异响，也不会影响前部散热系统的进风效率。护板主体的弯折角度经过匹配校核，完全贴合前部底盘的轮廓走向，不会突出接近角的轮廓边界，避免影响车辆的通过性能。

　　从功能特性来看，这款护板除了基础的防磕碰作用，板面的标识构型也兼顾了外观装饰属性，安装后能够强化车辆的硬派越野视觉特征，支架与护板主体之间采用可拆卸的连接方式，后期如果出现支架变形或者护板局部损坏，可以单独更换对应部件，不需要整体替换，降低后期维护成本。在结构强度设计上，支架的受力路径做了专门优化，撞击力会沿着支架的弯折筋位传导至车身的纵梁安装点，不会出现应力集中导致支架断裂的情况，护板主体的翻边结构也大幅提升了板面的抗弯折能力，在承受常规越野路面的冲击时不会出现大面积凹陷变形。
