脚踏式自制点焊工装结构设计

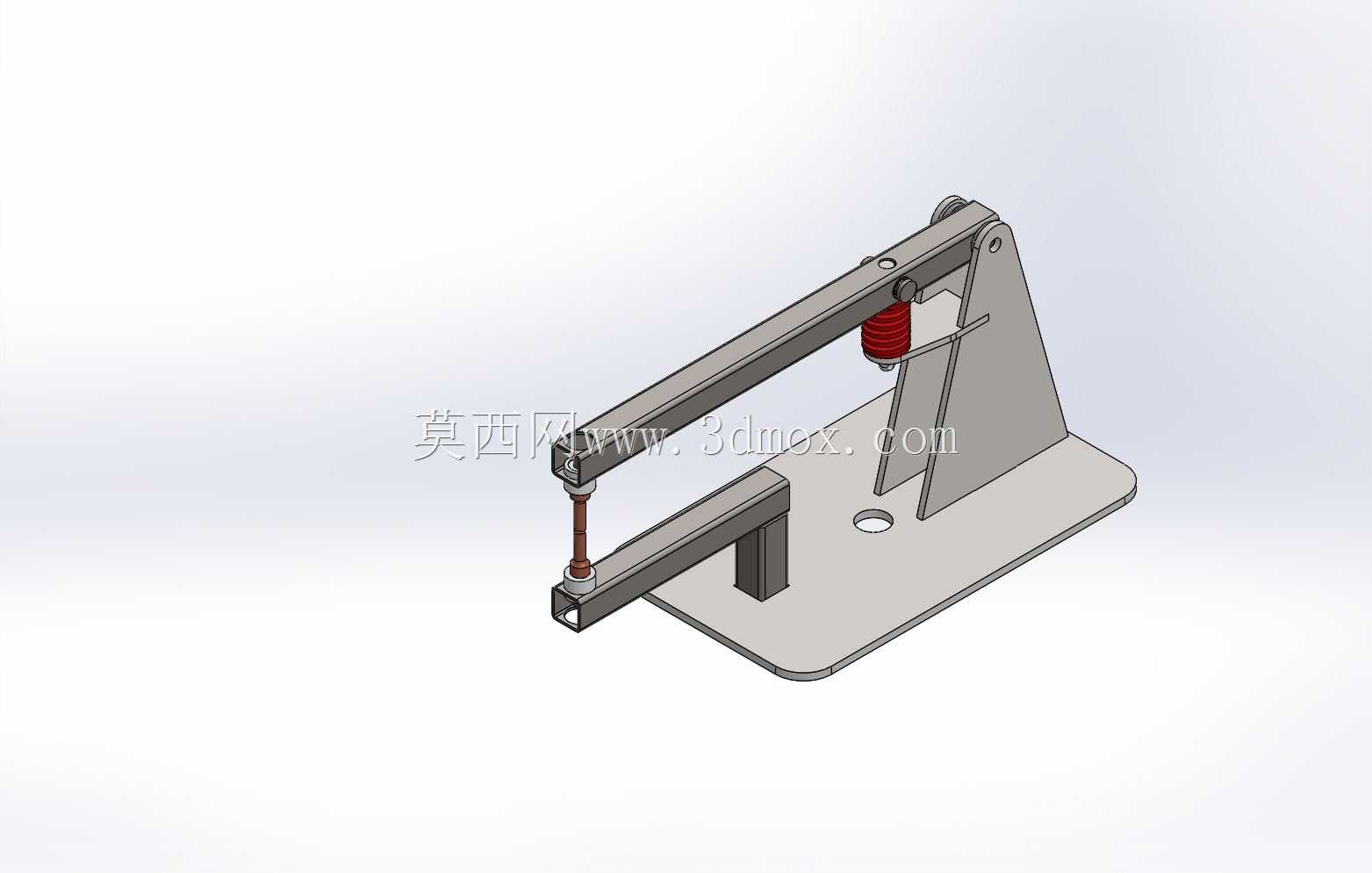

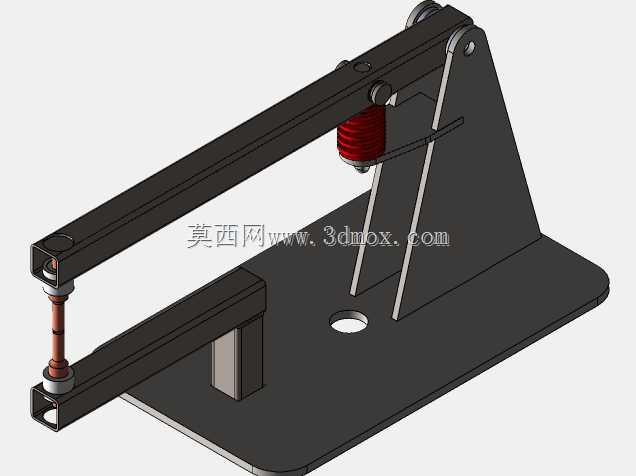

　　这款点焊结构主要面向小型五金加工、电子元器件引脚焊接、薄钣金件拼接等小批量加工场景，适配0.1-1mm厚度的低碳钢、镀锌板、铜带等常见导电金属材料的点焊作业，相比大型工业点焊机，整体结构紧凑，无需复杂的气动或液压配套系统，仅需接入对应规格的焊接电源即可投入使用，适合个体维修、小作坊加工、教学实训等场景使用。从结构设计逻辑来看，整体采用悬臂式铰接布局，底部为带安装孔的平板式底座，可通过螺栓固定在常规工作台面上，底座预留的安装孔位适配M8规格的膨胀螺栓或台钳夹持固定，整体占地尺寸控制在400mm*250mm范围内，不会占用过多操作空间，底座上的圆形避让孔正对上下电极的重合位置，方便焊接时的焊渣掉落，

　　也可适配带定位销的工装夹具快速装夹工件。上电极臂通过铰接支座与底座后侧的立板连接，铰接位置采用耐磨铜套作为转动副，减少长期往复摆动带来的磨损，电极臂与立板之间设置复位弹簧，常态下弹簧将上电极臂顶起，保持上下电极之间30mm左右的开口空间，方便操作人员取放工件，当踩下配套的脚踏开关时，通过软轴或连杆结构带动上电极臂下压，上下电极接触工件后触发行程开关，接通焊接电流完成点焊作业，电流导通时长由配套的时间继电器控制，可根据工件厚度调整通电时长，避免焊穿或焊接强度不足的问题。电极部分采用与臂身绝缘的安装结构，电极与金属臂身之间设置耐高温绝缘套，避免焊接电流分流到设备主体结构上，既保障操作人员的用电安全，也能减少电流损耗，

　　保证焊接点的电流密度达标。下电极臂采用L型折弯钣金结构固定在底座前端，电极头位置可根据焊接需求更换不同端面形状的电极帽，适配平焊点、凸焊点等不同焊接需求，电极臂的高度可通过下方的支撑块微调，保证上下电极的同轴度误差控制在0.2mm以内，避免焊接时出现电极错位导致的焊点偏移、飞溅过大等问题。整体结构没有复杂的加工件，大部分零部件可采用常规钣金切割、钻孔工艺加工完成，铰接轴、弹簧、电极头等标准件可直接采购通用规格，制作成本较低，维护时仅需定期打磨电极头端面、检查铰接部位的润滑情况、更换老化的复位弹簧即可，日常维护难度低，适合非专业设备维护人员操作。在实际操作时，操作人员可单手扶持工件对准焊接位置，脚踩踏板完成焊接，单次焊接循环时长可控制在1秒以内，小批量加工时的作业效率能够满足日常生产需求，相比手动持握的点焊笔，这种固定式结构的焊点位置精度更高，焊接压力稳定，焊点一致性更好，能够减少虚焊、焊穿等不良品的产生。
