半比例PiperCub机翼翼肋框架结构模型

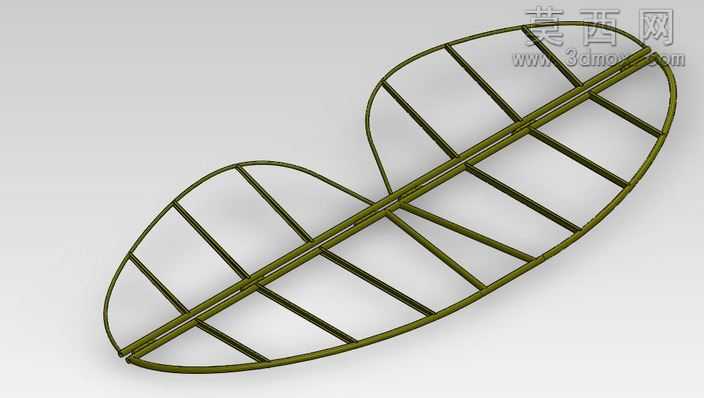

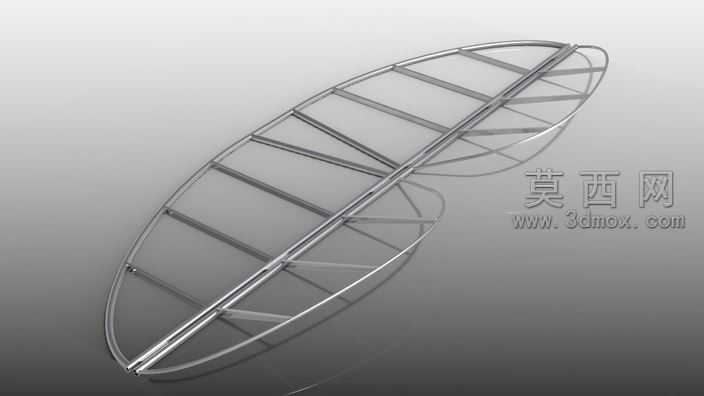

本模型为1/2比例Piper Cub轻型飞机机翼翼肋框架的三维建模作品，整体采用经典的双翼面支撑式翼肋结构设计，完整还原了该机型机翼内部承力框架的构造逻辑。建模过程中以真实Piper Cub飞机的机翼原始测绘数据为基础，按照1:2的缩放比例完成参数化建模，所有构件的尺寸比例严格遵循原机的结构力学设计规范，保证框架的受力传递路径与真机保持一致。模型主体由中央纵向主梁、多组横向翼肋以及外围轮廓包边三个核心部分组成，中央主梁采用双条并行的长条型材结构，作为整个翼面的核心承力载体，承担飞行过程中的主要弯曲载荷；横向翼肋按照翼型的气动外形曲线均匀排布，每一片翼肋都精准匹配对应位置的翼型截面坐标，既保证了机翼外部蒙皮铺设后的气动外形精度，也起到了分散局部气动载荷、维持翼面结构刚度的作用；外围轮廓包边沿着翼型的前缘、后缘以及翼尖曲线延伸，将所有横向翼肋的外端连接为整体，形成封闭的受力闭环。材质设置上，模型采用了航空领域常用的橄榄绿色航空铝合金材质表现，通过调整材质的粗糙度、金属度参数，还原了航空铝合金构件经过阳极氧化处理后的哑光金属质感，同时在构件的棱边位置添加了轻微的磨损做旧效果，模拟真机长期使用后的外观状态，提升模型的真实感。结构设计上，所有构件之间的连接位置都做了贴合实际装配工艺的细节处理，翼肋与主梁的交接处预留了对应的装配卡槽，还原了实机铆接装配前的构件配合关系，没有出现多余的干涉结构，整体框架的镂空设计既减轻了结构重量，也清晰展现了机翼内部的传力路径，能够直观呈现轻型飞机机翼的结构设计原理，可用于航空结构教学、航模设计参考以及航空科普展示等场景。
