飞机传动系统主连杆结构三维设计

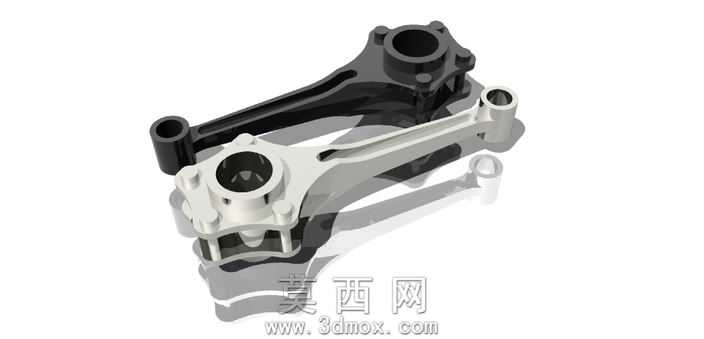

本作品为飞机传动系统核心主连杆部件的三维建模设计，采用专业三维CAD软件完成全参数化建模流程，建模过程严格遵循航空机械零件的设计规范与尺寸精度要求。整体模型以连杆主体为核心结构，上端采用多螺栓孔位的法兰式连接基座，中心设置大尺寸轴孔用于对接传动转轴，周向均匀分布的螺栓孔位可实现与配套部件的稳固刚性连接，保障传动过程中的载荷均匀分布。下端为单孔铰接端结构，用于连接从动传动部件，杆身采用变截面流线型设计，在保证整体结构强度的前提下有效降低零件自重，契合航空零部件轻量化的设计需求。建模阶段通过草图绘制、特征拉伸、布尔运算、倒角倒圆等操作完成基础结构搭建，对轴孔内壁、螺栓孔配合面、杆身过渡区域均做了精细化的曲面处理，避免应力集中问题的出现。渲染阶段采用金属材质模拟航空级合金钢的质感，对基座端面、杆身侧面做了差异化的材质表现，基座部分呈现亮面金属加工质感，杆身部分做了哑光氧化层效果，通过三点布光方案突出零件的结构轮廓与细节特征，阴影与反射效果调整至符合工业产品展示的真实视觉标准。设计过程中充分考量了部件的实际装配逻辑，各连接部位的尺寸公差预留合理，铰接端的转动间隙符合航空传动部件的设计标准，整体模型结构完整无破面，可直接用于后续的工程分析、装配模拟以及生产加工参考，完整还原了飞机主连杆的结构特征与功能属性，能够直观展现该部件在航空传动系统中的作用与装配关系。
