17英尺单体竞速帆船结构设计方案

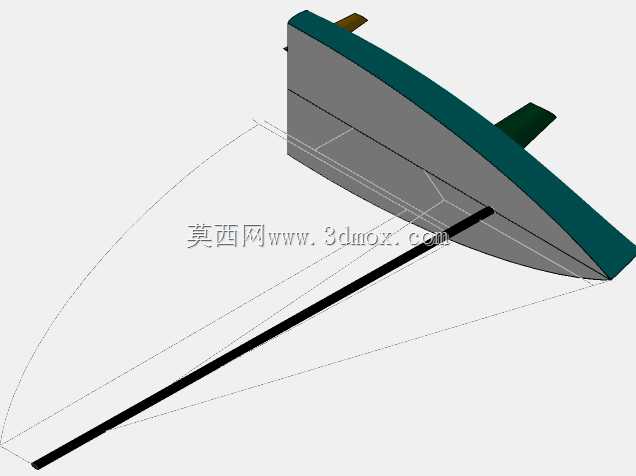

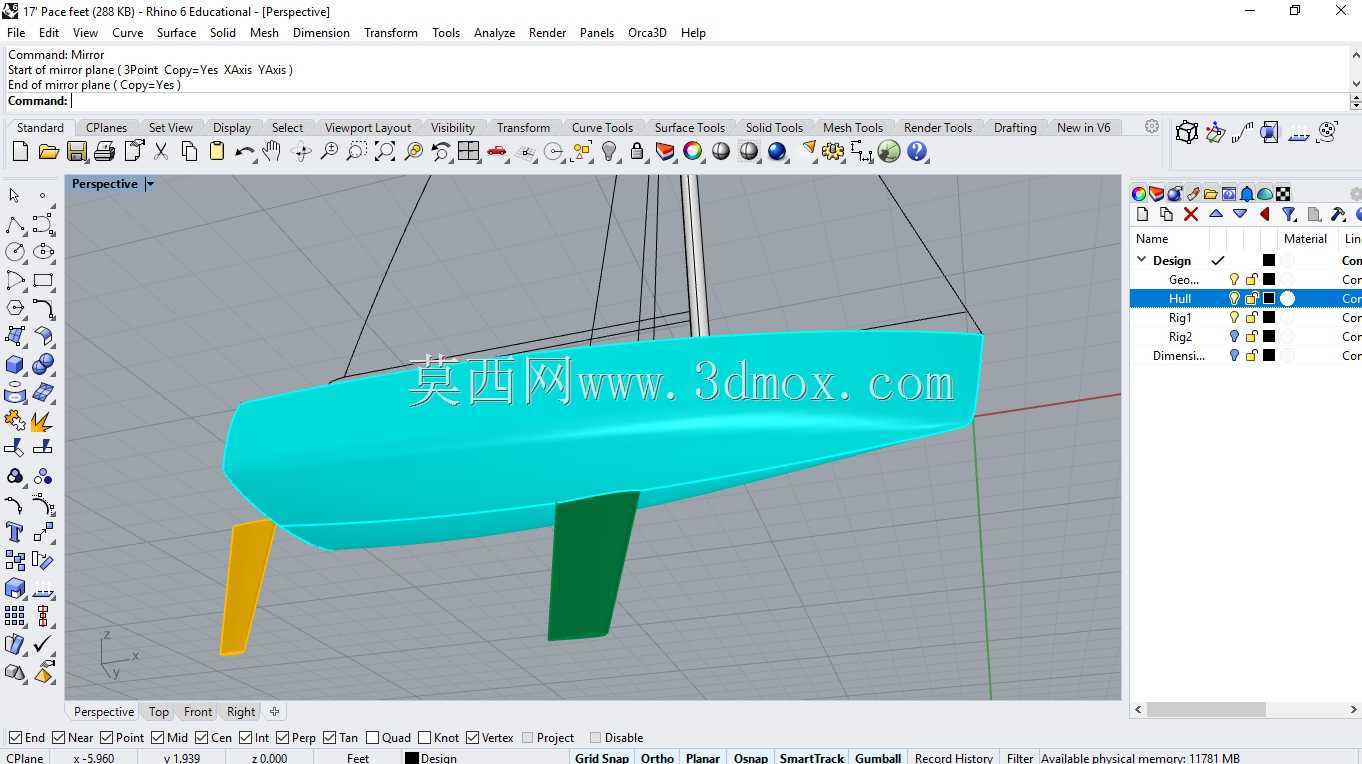

　　这款17英尺级单体帆船的三维结构设计，核心面向近岸休闲航行、入门级竞赛训练场景，适配内陆湖泊、沿海遮蔽水域的使用需求，可承载2-3名乘员完成短距离航行、基础帆船操作训练任务。设计阶段先通过型线生成工具完成船体曲面的基础构建，再依托曲面建模工具完成细节结构的细化，整体设计逻辑围绕航行稳定性、操控灵活性、结构轻量化三个核心目标平衡。

　　船体主尺度总长控制在17英尺，对应公制单位约5.18米，帆装总面积约160平方米，这个尺度配比在近岸小型帆船中属于兼顾速度与易操控性的黄金区间，既不会因为尺度过小导致航行时稳性不足、易发生侧翻，也不会因为尺度过大提升单人操控的难度，适配帆船入门爱好者、青少年帆船训练队的日常使用需求。船体采用宽尾窄首的滑行型线设计，首柱前倾角度控制在12度左右，航行时可有效破开迎浪，降低波浪对船体的砰击作用，尾部型线做抬升处理，当航速提升到一定区间时，船体可进入半滑行状态，有效降低航行阻力，提升迎风航行的效率。

　　稳性结构方面，采用固定下垂式龙骨搭配NACA翼型剖面的设计，龙骨下端集成压载结构，重心控制在船体基线以下0.45米位置，可提供足够的回复力矩，当船体侧倾角达到30度时仍能保证足够的稳性余量，避免倾覆风险。龙骨与船体的连接区域做了局部结构加强，预埋不锈钢连接埋板，可承受航行时波浪冲击、帆装拉力带来的复合载荷，避免长期使用后出现结构开裂、连接松动的问题。方向舵同样采用NACA对称翼型剖面，舵轴倾斜角度设置为8度，舵叶面积占船体侧投影面积的2.8%，可在小舵角下提供足够的转向力矩，同时降低舵叶本身的航行阻力，舵叶上端设置可拆卸连接结构，当发生搁浅、触礁情况时，舵叶可沿连接轴向上翻转，避免舵叶、舵轴受撞击断裂。

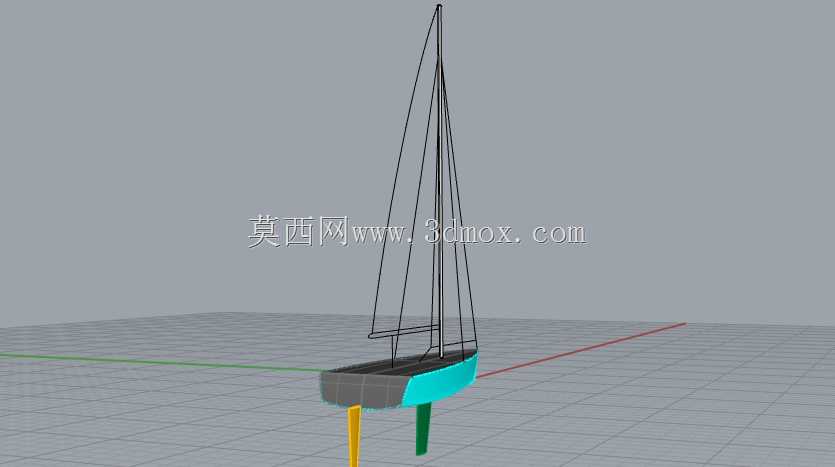

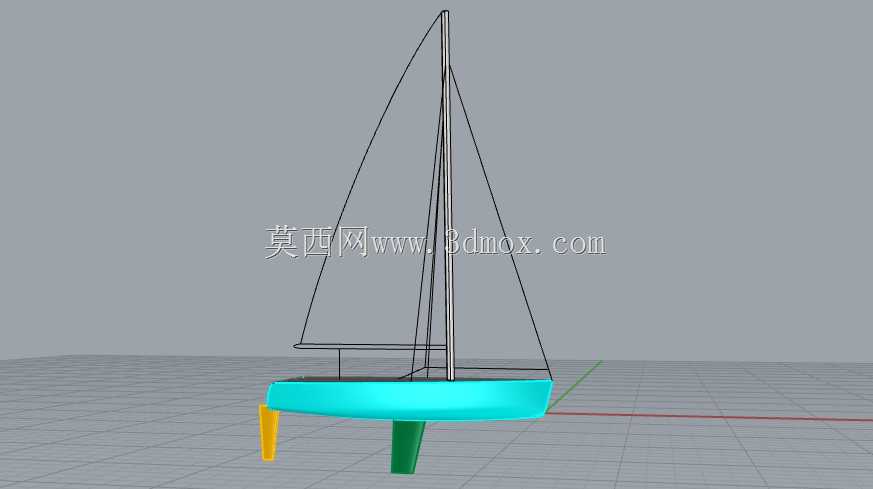

　　帆装部分采用单桅三角帆配置，桅杆采用铝合金薄壁管结构，壁厚根据不同高度段的受力差异做梯度设计，下段受力较大区域壁厚3毫米，上段受风载荷较小区域壁厚2毫米，在保证结构强度的前提下尽可能降低上部结构重量，提升船体的稳性。桅杆固定位置设置在船体中前部，距首柱位置约为总长的32%，这个位置可让帆的空气动力中心与船体的水动力中心匹配，减少航行时的舵角补偿需求，降低操控难度。帆索系统的导缆孔、绞盘安装位置都按照人体工程学布置，乘员在驾驶位即可完成所有帆索的调整操作，无需在甲板上频繁移动，提升航行时的安全性。

　　甲板区域做了防滑纹理设计，舷侧设置安全索固定点，可在训练场景下安装安全索，避免乘员意外落水。船体内部设置简易储物舱，可存放救生衣、航行补给、小型维修工具，舱盖采用密封结构，可避免航行时浪涌打入舱内导致积水。船体外壳设计厚度为8毫米，采用玻璃钢铺层设计思路，龙骨安装区域、桅杆底座区域做局部铺层加厚，厚度提升至15毫米，分散集中载荷，避免应力集中导致的结构损坏。

　　从安装边界来看，这款帆船的整体宽度控制在2.1米以内，可适配普通小型拖车的运输宽度要求，无需办理超宽运输手续，可通过家用SUV拖挂完成不同水域的转运，存放时可直接放置在普通小型船架上，对存放场地的空间要求较低，适配私人船主、俱乐部训练船队的日常存放、转运需求。设计过程中对所有活动部件的运动间隙做了校核，舵叶转动角度范围为左右各35度，转动过程中不会与船体、龙骨发生干涉，帆索的走向都做了导向处理，避免操作时出现索具缠绕的问题。
