船舶拖带作业用防磕碰缓冲护舷结构

　　港口内拖轮协助大型货轮靠离泊位、内河船队顶推驳船编组、近岸作业船拖带工程浮体时，船体与被拖对象、码头岸壁之间很难完全避免刚性接触。这套环形防护结构就是围绕拖船舷侧易磕碰区域设计的缓冲承载件，核心作用是把碰撞瞬间的集中冲击力分散到更大接触面上，既避免拖船外板被顶出凹陷、涂层大面积剥落，也防止被拖带的浮式设备、小型船舶外壳被硬棱硌伤。

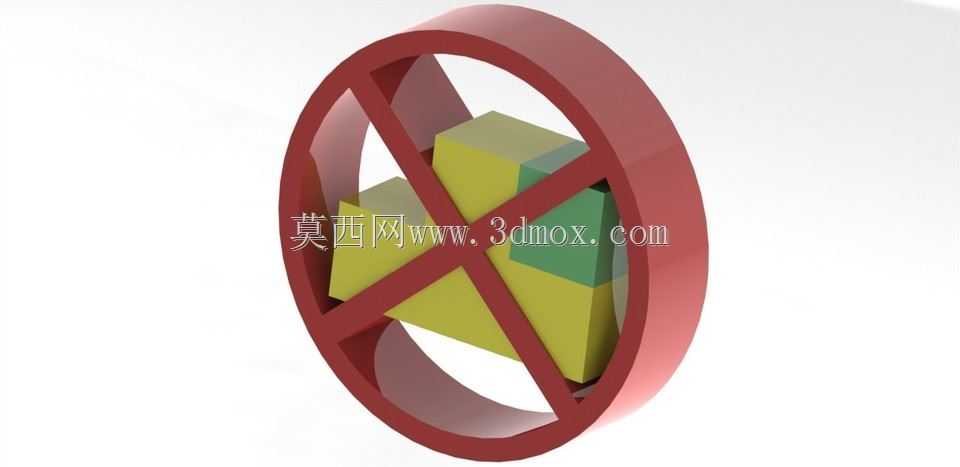

　　从现场使用工况倒推结构选型：拖船在顶推作业时，接触点并不固定，船员操纵船舶靠泊时存在角度偏差，护舷不能只在单一正碰方向起效。整体采用封闭圆环作为外轮廓，接触弧面可以自适应不同靠接角度——无论被拖物平面以正向、斜向压到护舷，圆弧面都能先形成线接触再逐步过渡为面接触，不会出现尖锐棱边直接剐蹭对方表面的情况。圆环内部没有做成实心填充，而是布置十字交叉的径向加强筋，筋板同时连接外环内壁与中心安装基座，把外环受到的挤压力直接传导到船体安装点位。这种镂空筋板结构一方面大幅降低了护舷自身重量，避免舷侧额外挂载过重构件导致船舶吃水差变化、操纵灵活性下降；另一方面筋板之间留出的空腔可以在受撞击时产生可控弹性形变，吸收冲击动能，相比刚性实心护圈能显著降低碰撞反作用力。

　　建模过程中先确定中心安装座的配合边界：基座端面需要贴合拖船舷侧的预埋安装板，螺栓孔位要和船体舷边的预留紧固点位对齐，安装后护舷圆环最外沿需超出船体外板、舷边护条至少一个安全距离，保证靠泊时最先接触对方的是缓冲环而非船体本身。外环的截面厚度结合常用作业碰撞能量设定：港作拖船日常低速靠泊的撞击动能下，外环变形量控制在弹性区间内，碰撞解除后可自行回弹恢复形状；交叉筋板的厚度略薄于外环壁厚，受超额冲击时筋板先发生微量塑性变形吸能，避免冲击力直接刚性传递到船体安装座，保护船体连接结构不被拉裂。

　　结构细节上，外环所有棱边都做了圆角过渡，没有裸露的锐边，既防止护舷自身在反复碰撞中出现应力集中开裂，也避免剐蹭被拖船舶的防腐涂层。中心基座与筋板、外环的交接位置全部做了加厚补强，这是整个构件受力传递的核心节点：碰撞力从外环经筋板汇聚到基座，若交接处截面突变，长期交变载荷下很容易在焊缝位置萌生疲劳裂纹，建模时在交接根部增加过渡圆角，分散节点应力。

　　实际装配场景中，这类护舷通常成对布置在拖船船首两侧、舷侧中部顶推位置，安装时基座和船体安装板之间加装缓冲垫片，进一步阻断振动与冲击力向船体内部传递。相比传统外挂式橡胶护舷，这种刚性骨架加缓冲形变空间的结构更适合拖船高频次、大作用力的顶推拖带工况：橡胶护舷在长期反复挤压后容易出现老化开裂、脱落，而带加强筋的环形防护结构抗疲劳性能更强，维护时只需检查外环表面形变、筋板交接处有无裂纹，即可快速判断构件是否需要更换。

　　设计阶段也兼顾了狭小水域的操纵边界：护舷圆环的外径不能过度超出船体轮廓，否则拖船在穿行泊位间隙、靠近码头护桩时，护舷本身会先发生卡滞；同时圆环内径留出足够操作空间，方便船员伸手到内侧完成螺栓紧固、日常检修作业。十字筋板的布局同时兼顾四个象限的承载能力，无论碰撞力来自环体的上、下、左、右任意方位，都有至少两根筋板承担传力路径，不会出现单侧无支撑导致外环局部瘪塌的问题。

　　针对拖带作业中可能出现的侧向滑动摩擦，外环圆弧面的宽幅接触设计也能减少单位面积压强，即使护舷和被拖船表面发生相对滑动，也不会因局部压强过大压伤对方船体板材。整套结构没有复杂的活动部件，不存在卡滞、失效风险，非常适合港口、内河这类作业环境复杂、维护条件有限的场景，建模时所有特征参数化可控，设计人员可根据不同吨位拖船的舷侧安装空间、设计碰撞载荷，直接调整圆环外径、截面厚度、筋板厚度与基座螺栓孔间距，快速衍生出适配不同船型的系列化防护构件。
