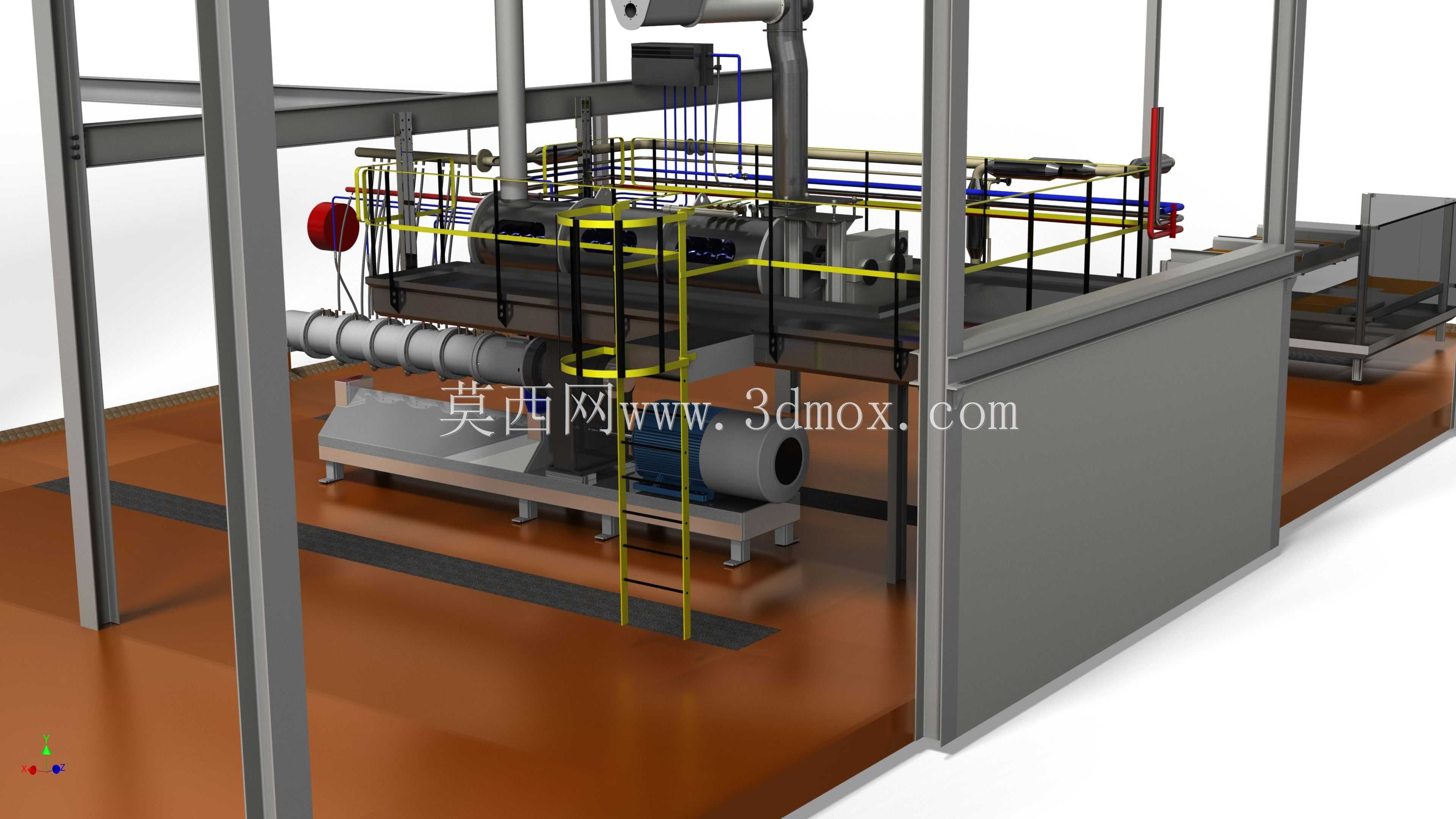

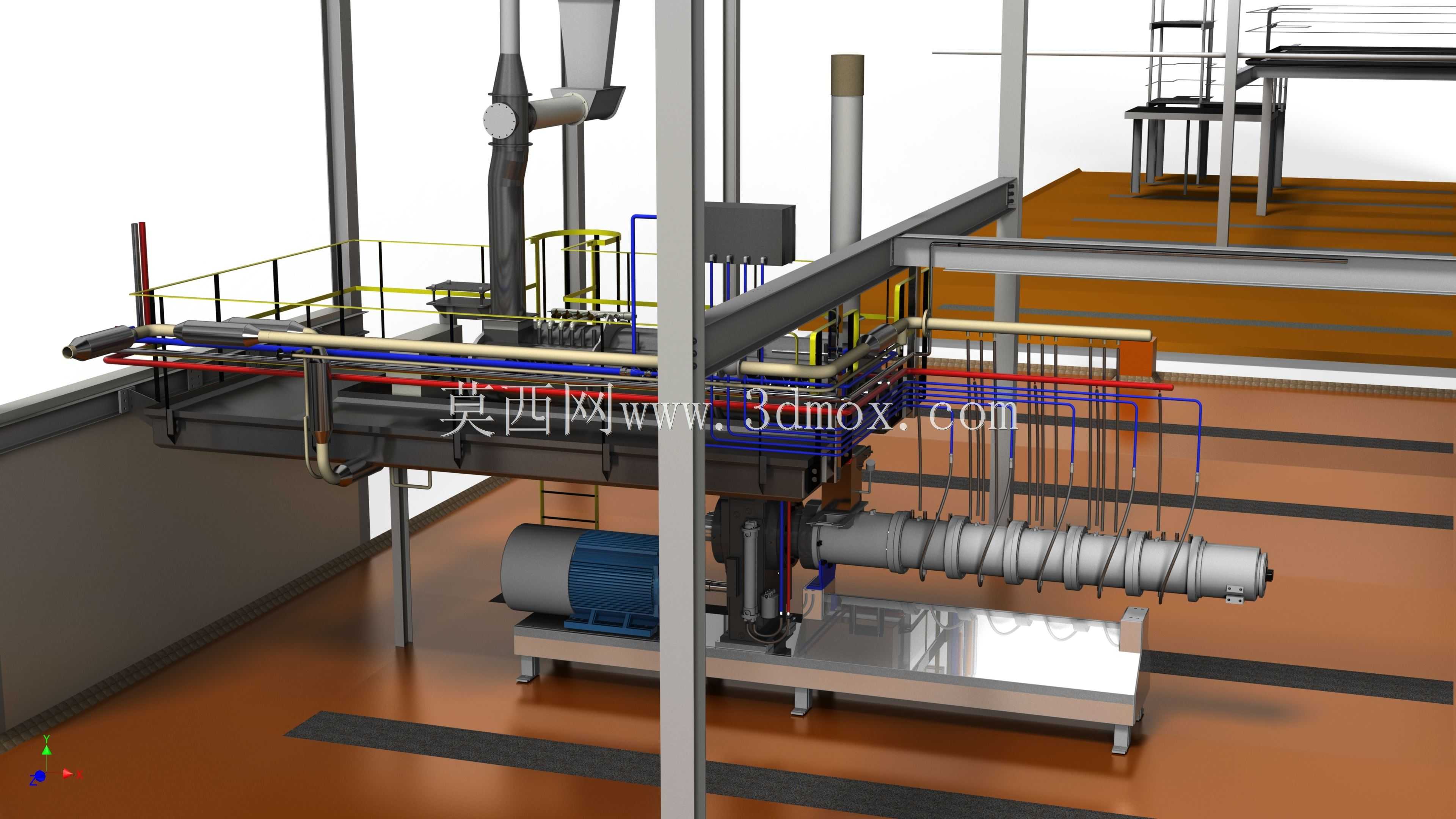

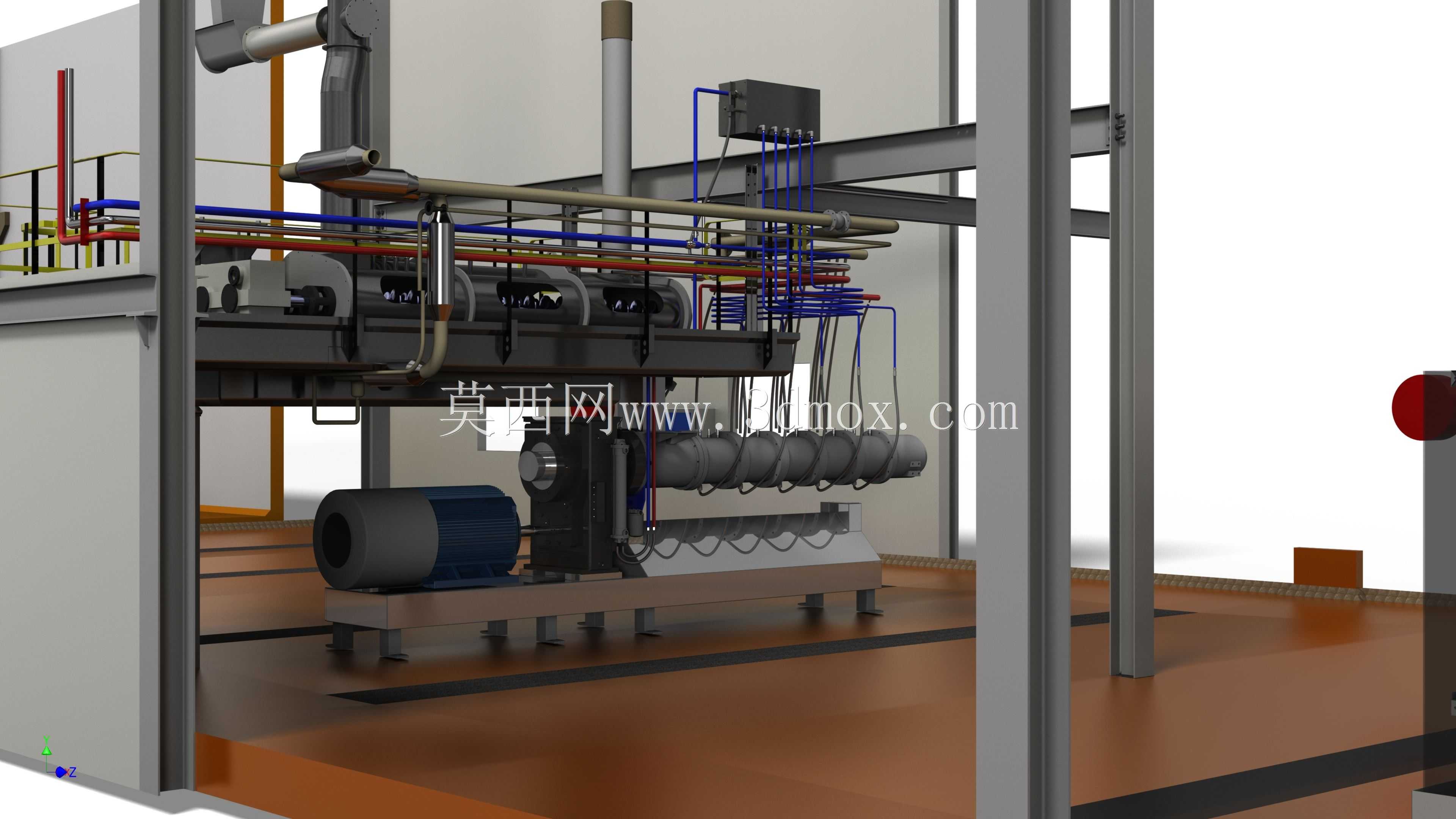

挤出机周边卫生级悬浮通道工作平台结构

　　这套结构主要面向食品、医药类生产车间的挤出工序区域搭建，核心解决挤出机周边作业面的卫生管控与人员操作通行需求，区别于常规焊接式钢平台，悬浮式的通道地板设计从根源上规避了传统平台底部积料、积污难以清理的痛点，适配高洁净要求的生产场景。从实际应用场景来看，挤出设备运行过程中会有少量原料滴落、冷却水溅出，常规落地式平台的支撑立柱与地面衔接处、平台板拼接缝隙很容易成为卫生死角，清理时需要挪动周边设备、拆解局部铺板，运维成本极高，而悬浮通道的地板采用架空式设计，整个作业面距离地面预留足够的清洁空间，高压冲洗时污水可以直接顺着地板缝隙流向地面排水槽，无清洁遮挡区域，完全符合卫生级生产区域的管控要求。在功能特性上，平台围绕挤出机的操作位、

　　检修位做了分区设计：靠近挤出机模头、喂料口的区域做了加宽处理，预留操作人员站立操作、临时放置工具的空间，边缘设置了符合安全规范的防护栏，防护栏上预留了管线固定卡扣，可直接敷设设备配套的气路、冷却水管路，避免管线拖地造成的磕碰、污损；通道部分的宽度满足单人侧身携带检修工具通行的要求，同时在挤出机电机、传动箱的对应位置预留了检修开口，开口处配置可快速拆卸的铺板，不需要整体拆解平台就能完成设备日常维保作业。设计思路上，整个结构采用模块化拼接逻辑，所有支撑立柱、横梁、铺板都采用统一的接口尺寸，不需要现场焊接作业，可根据车间内挤出机的实际排布灵活调整通道走向、平台覆盖范围，支撑立柱采用方形型钢制作，底部配置可调脚杯，

　　可适配车间地面的不平整误差，安装时不需要对地面做额外的预埋处理，调整脚杯高度就能保证整个平台的水平度，避免设备运行振动导致平台移位、异响。外形尺寸与安装边界方面，平台整体高度根据挤出机的操作面高度做匹配，作业面与挤出机操作位的高度差控制在100mm以内，避免操作人员上下平台的踏空风险，通道净宽度不小于800mm，满足日常巡检、小物料转运的通行需求，整个平台的外边缘距离车间墙面、周边其他设备预留不小于500mm的间隙，既方便平台自身的安装固定，也预留了清洁作业的操作空间；平台上敷设的各类管线采用分层排布逻辑，电缆桥架设置在最上层，冷却水管路在中层，气路管线在最下层，不同类型管线之间预留足够的散热、检修空间，

　　所有管线的固定卡扣都采用快拆结构，后期管线更换、新增点位时不需要破坏平台结构。另外，平台铺板采用防滑冲孔设计，表面做了防滑纹理处理，即使表面有少量水渍、油污也能保证操作人员站立的摩擦力，冲孔的孔径控制在8mm以内，既保证污水、碎屑能顺利漏下，也能避免小工具、小零件从孔洞掉落砸伤下方人员或设备；防护栏的高度符合工业作业平台的安全标准，横杆间距控制在安全范围内，防止人员意外跌落，在通道的两端设置了上下踏步，踏步同样做了防滑处理，踏步的坡度控制在合理范围，方便人员上下。整个结构的受力经过校核，平台的均布载荷满足日常作业、临时放置检修工具的承重要求，支撑立柱的排布避开了挤出机的地脚螺栓位置、地面排水沟位置，不会与车间现有基础设施产生干涉，安装完成后不会影响挤出机本身的运行、维保操作，同时能有效规范挤出区域的人员行走路线，避免无关人员误入设备运行危险区域。
