南非电站跨马路桁架式管桥设计方案

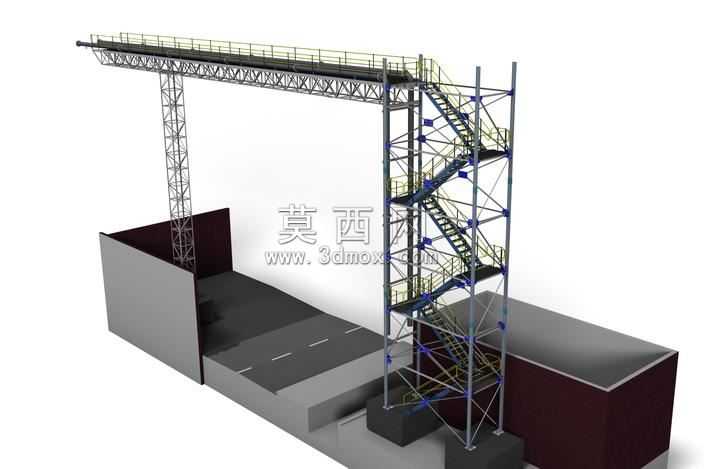

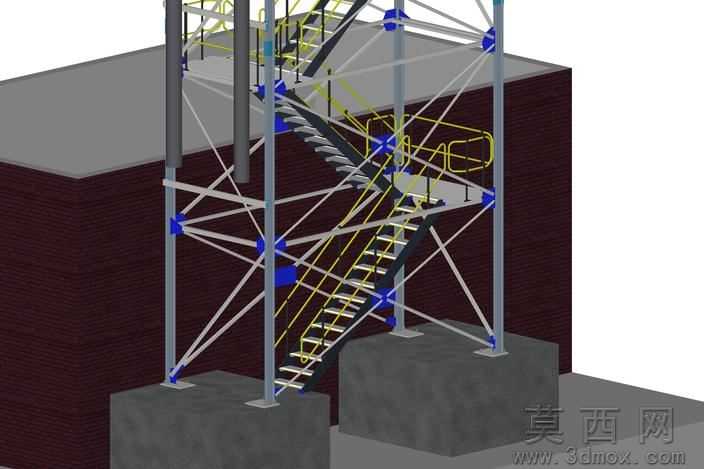

本作品为适配南非电站项目需求设计的跨马路管桥三维模型，整体采用桁架式主体结构，设计跨度34米、架体总高度18米，用于连接主楼与位于主楼外的机组塔，解决厂区道路两侧的管线布设连通需求。建模过程中首先完成整体场景的比例搭建，精准还原厂区道路、两侧建筑基座的相对位置与尺寸关系，确保管桥的架设高度满足下方道路的通行限高要求，跨度完全覆盖道路宽度，避免对厂区日常通行造成干扰。主体桥身采用空间桁架结构建模，通过标准化的杆件阵列排布，在保证整体结构承重强度的同时，尽可能降低架体自身重量，减少两侧支撑结构的承重负荷；桥身两侧设置连续的安全防护栏杆，符合工业设施的安全防护规范。单侧支撑塔架采用格构式钢架结构，搭配分层设置的折返式钢梯与梯段防护栏、休息平台，方便运维人员日常登顶对桥身及布设管线进行巡检维护，塔架节点处做了强化连接设计，保证整体结构的抗风、抗震稳定性，适配项目当地的环境条件。材质渲染方面，钢架主体采用哑光深灰工业钢材材质，安全护栏与梯段扶手采用醒目的明黄色安全色材质，基座部分采用混凝土哑光材质，下方道路与两侧建筑采用低饱和度的基础材质做区分，既突出管桥主体结构，也完整还原了管桥在实际厂区场景中的落地效果。设计过程中充分考量了现场施工的可行性，所有结构杆件均采用常规工业型钢规格，支撑塔架设置在道路侧边的闲置空地，无需占用道路通行空间，桥身预留了充足的管线布设空间，可满足电站多类工艺管线的跨路铺设需求，同时兼顾了结构安全性、运维便利性与现场施工的便捷性，完整呈现了工业管桥从需求适配到结构落地的全流程设计逻辑。
