正六边框架内嵌球体趣味组合结构

　　做结构设计久了，偶尔会跳出常规工业产品的功能约束，做些纯几何逻辑的组合结构练手，这套正六边框架内嵌球体的结构，就是这类练手作品里比较有代表性的一个。先从实际应用场景说，这类纯几何组合结构没有强绑定的工业功能属性，最常见的落地场景是桌面创意摆件、几何教学演示教具，也可以作为文创产品的结构原型，或是3D打印爱好者的入门练习模型，部分做工业设计外观提案的设计师，也会把这类几何结构作为装饰元素融入消费电子、家居产品的外观设计里，比如蓝牙音箱的外壳装饰、桌面收纳盒的造型参考，都能看到这类几何嵌套结构的影子。

　　从结构本身的设计思路来看，整个结构的核心逻辑是正六面体框架与内切球体的空间适配，外层框架采用正六边面的镂空设计，每个面的框架边缘都做了向内的曲面收边，刚好贴合内部球体的外轮廓，保证球体在框架内部不会出现径向窜动，同时框架的六个镂空开口刚好露出球体的对应弧面，形成视觉上的虚实对比。建模的时候最先确定的是内部球体的基准直径，所有框架的尺寸都围绕这个基准球径推导，框架的每个棱边都做了等半径的圆角过渡，避免尖锐棱边带来的应力集中，哪怕是用PLA材料做FDM3D打印，也不会因为棱边应力问题出现打印件翘边、开裂的情况。

　　说下尺寸与安装边界的考量，这类结构如果作为摆件使用，整体外接圆直径控制在80-120mm区间是比较合适的，放在桌面不会占用过多空间，拿在手里也有合适的分量感；如果作为教学教具使用，可以把尺寸放大到200-300mm，方便课堂上展示几何面与球面的相切关系。框架的壁厚根据加工方式调整，采用3D打印的话壁厚设置在1.5-2mm就足够保证结构强度，要是采用注塑工艺批量生产，壁厚可以控制在1.2-1.8mm，同时在框架棱边的内侧做均匀的加强筋，避免注塑过程中出现缩痕。内部球体和框架的配合间隙控制在0.2-0.3mm，既保证球体可以轻松放入框架，又不会因为间隙过大出现晃动，要是做固定连接的版本，可以在球体与框架的六个相切位置做0.1mm的过盈配合，直接压装就能完成装配，不需要额外的粘接或者紧固件连接。

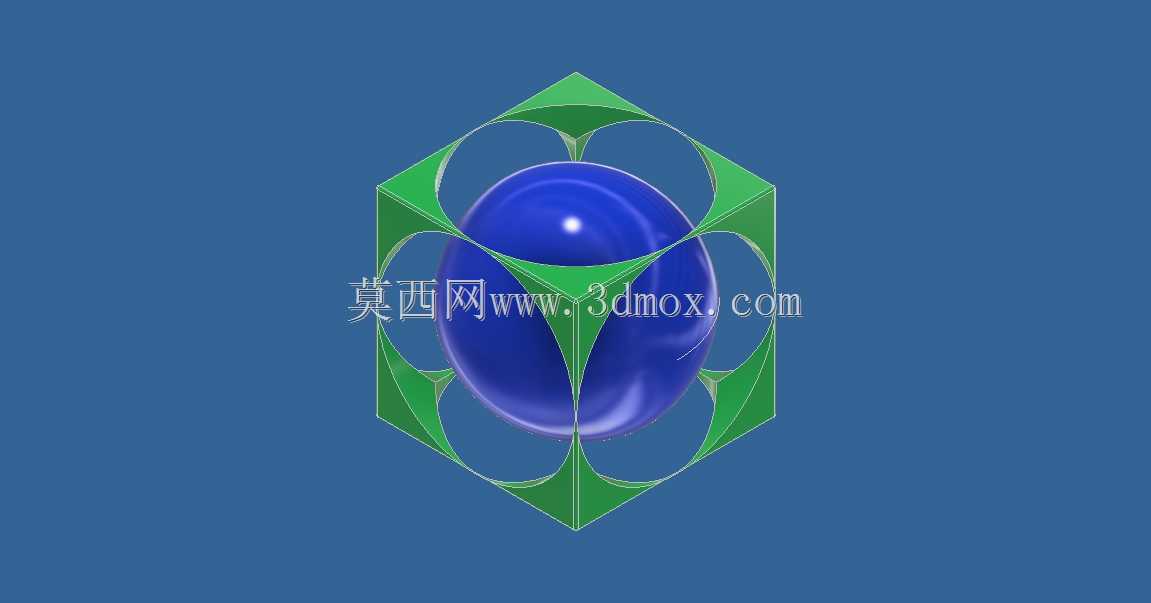

　　从功能特性上来说，这个结构没有复杂的运动机构，核心是几何形态的视觉呈现，外层的绿色框架和内部的蓝色球体形成明确的色彩区分，镂空的框架不会完全遮挡内部球体的形态，从任意角度观察都能看到球面的完整弧面与框架的几何线条形成的穿插关系。要是做衍生设计的话，可以把内部球体换成空心结构，在内部放置小的发光模块，做成小夜灯的原型，光线透过框架的镂空部分投射出来，会形成规则的几何光影；也可以在框架的外侧增加连接卡扣，把多个相同的单元结构拼接成更大的几何阵列，做成装饰隔断或者墙面装饰构件。

　　建模过程中需要注意的细节是框架曲面的连续性，每个面的收边曲面要和球面保持G1连续，不然渲染或者3D打印的时候会出现明显的棱线断层，建模的时候可以先做正六面体的实体，然后用球面做曲面切除，再对切除后的边缘做等半径圆角，最后抽壳得到框架结构，这样做出来的曲面过渡均匀，不会出现曲面扭曲的情况。另外要注意框架的每个棱边的截面尺寸保持一致，不然整体结构的视觉重心会出现偏移，影响几何结构的规整感。
