LocLine水冷却万向接头基座结构设计

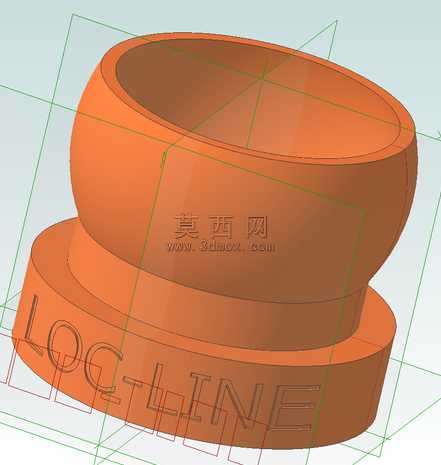

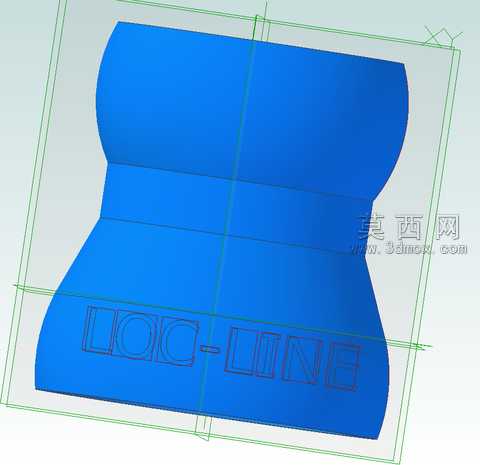

本作品为LocLine系列水冷却系统配套的万向接头基座三维模型，建模过程中首先对产品的实际应用场景进行拆解，明确其作为冷却管路系统连接基座的核心功能定位。建模阶段采用参数化设计思路，先绘制底部法兰盘的二维截面轮廓，通过拉伸特征生成基座的底层固定结构，该结构预留了足够的安装接触面，可适配不同规格的设备安装面板。上部的碗状承托结构采用旋转特征生成，内壁弧度经过多次参数调整，可完美匹配LocLine万向竹节管的球头连接端，保证接头转动时的密封性与活动自由度。模型表面的LocLine标识采用浮雕特征制作，通过草图文字投影后进行浅拉伸处理，还原实物的标识细节。材质设置上选用工业常用的橙色耐磨工程塑料材质，调整材质的漫反射、粗糙度参数，模拟尼龙加纤材质的哑光磨砂质感，渲染阶段添加柔和的环境光与定向补光，清晰呈现模型的曲面过渡与结构层次，同时保留建模过程中的基准参考线展示，方便使用者理解模型的建模逻辑与尺寸基准。结构设计上重点考量了基座的承重能力与连接稳定性，底部法兰与上部承托结构之间设置过渡圆角，避免应力集中，整体壁厚均匀，符合注塑成型的工艺要求，内壁的配合尺寸经过公差校验，可保证与标准LocLine管路组件的互换性，无需二次修改即可直接用于冷却系统的装配验证、管路布局模拟以及生产开模前的结构校核。
