履带式液压挖掘机整机结构三维设计

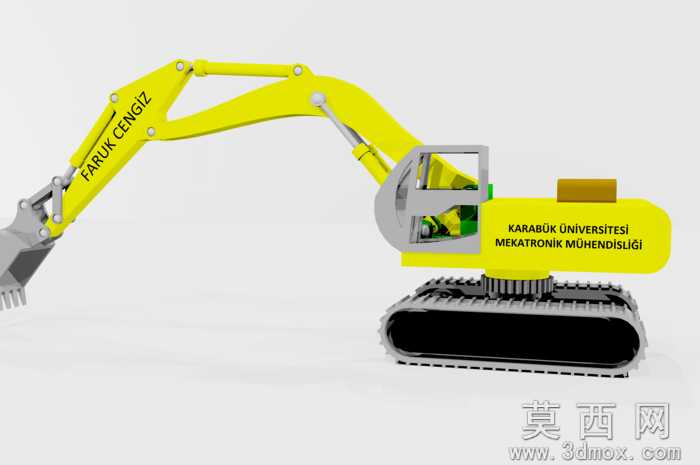

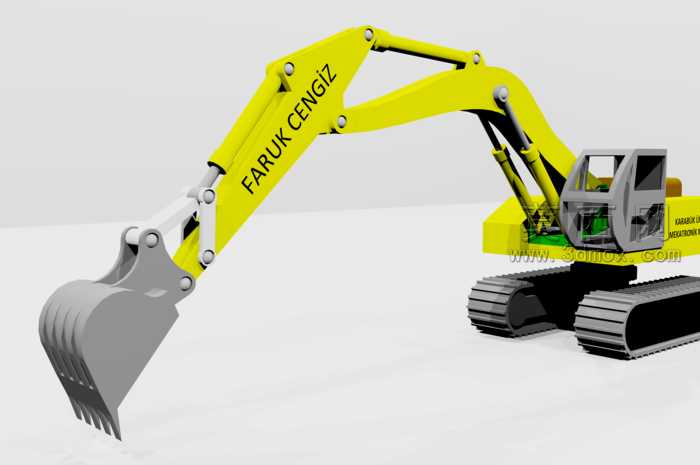

本作品为履带式液压挖掘机的三维数字化设计模型，整体采用模块化建模思路完成全结构搭建，在三维建模过程中严格参照真实履带挖掘机的尺寸比例与结构逻辑，对各功能部件进行独立参数化绘制后完成总装配，确保各运动部件的连接关系、运动行程符合真实机械的运行逻辑。模型主体分为行走底盘、回转平台、工作装置三大核心模块，行走底盘部分完整还原了履带板、驱动轮、导向轮、支重轮与托链轮的完整传动结构，每片履带板的啮合齿形、轮体的安装定位都做了精细化建模，保证履带行走机构的结构合理性；回转平台部分搭建了驾驶室、机身围护结构、动力舱的基础外形，驾驶室的窗体框架、舱门轮廓都做了细节刻画，还原了真实挖掘机操作舱的布局特征。工作装置部分是本次建模的核心重点，完整构建了动臂、斗杆、铲斗以及连接三者的液压油缸铰接结构，动臂的弯折弧度、斗杆的受力截面、铲斗的斗齿排列都参照工程实际参数设计，各铰接点的销轴结构、油缸的缸筒与活塞杆的配合关系都做了清晰呈现，能够直观展示挖掘机工作装置的连杆传动逻辑。材质渲染方面，针对不同部件做了差异化材质区分，工作装置的动臂与斗杆采用亮黄色工程漆面材质，还原工程机械的典型涂装特征，铲斗采用哑光金属灰材质模拟耐磨钢的质感，履带与底盘结构采用深灰哑光金属材质表现重型铸钢件的厚重感，驾驶室框架采用半透明玻璃与深灰工程塑料材质搭配，机身的标识文字采用贴图方式附着在动臂表面，提升模型的真实感。整体建模过程中对各部件的装配干涉做了逐一校验，确保动臂举升、斗杆收放、铲斗翻转的全行程内无结构干涉，各液压部件的安装位置符合真实挖掘机的管路布局逻辑，既可以作为工程机械结构教学的可视化演示素材，也能够为同类型设备的改型设计提供基础结构参考，完整呈现了履带式液压挖掘机从底盘到工作装置的全系统机械结构特征。
