大型履带式液压挖掘机三维设计作品

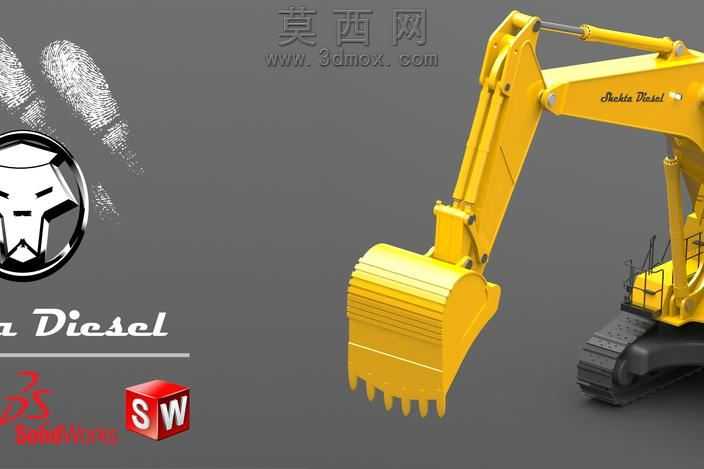

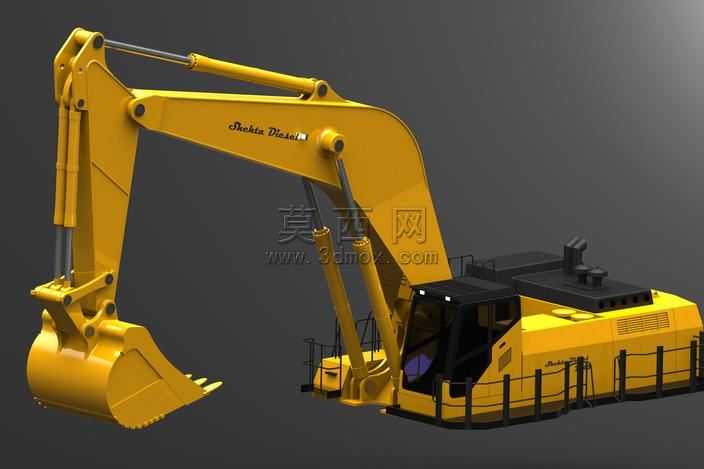

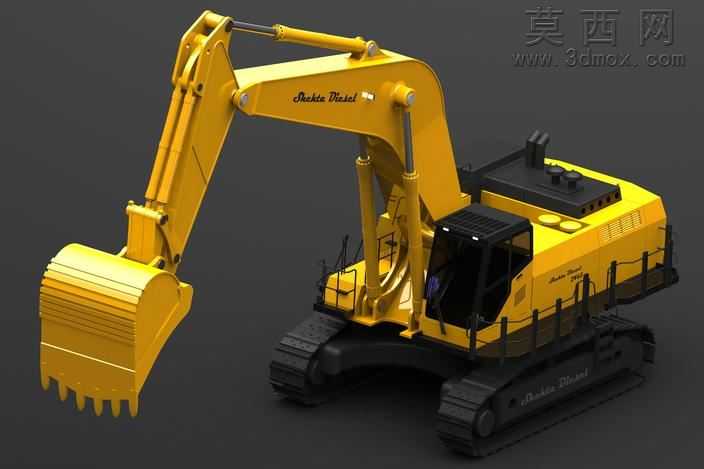

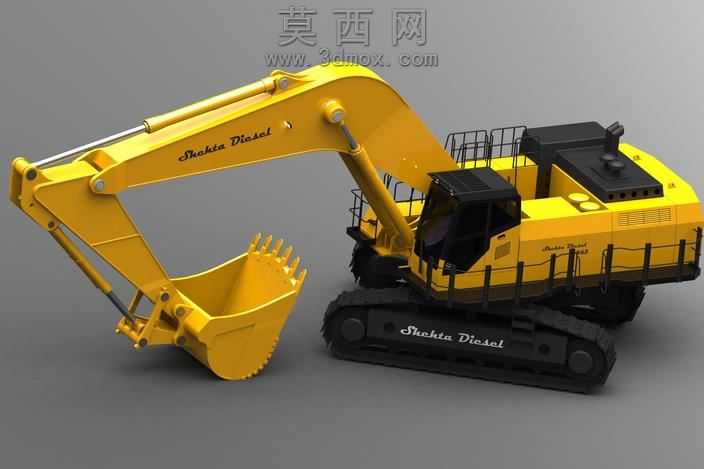

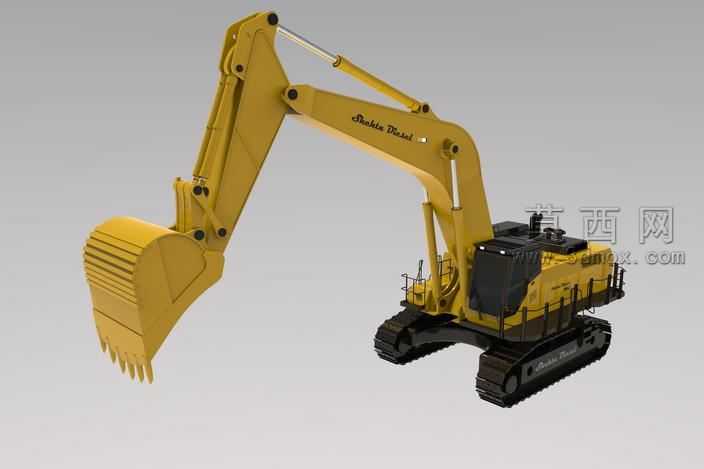

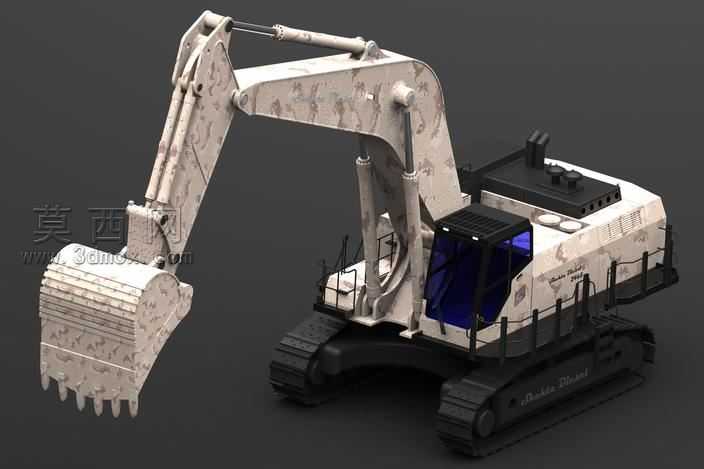

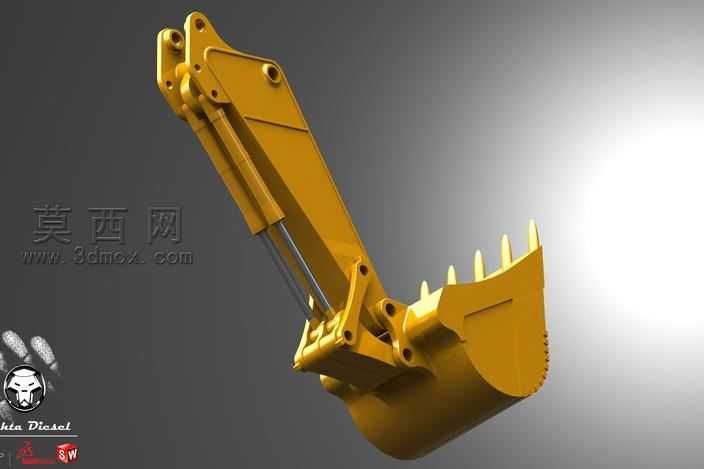

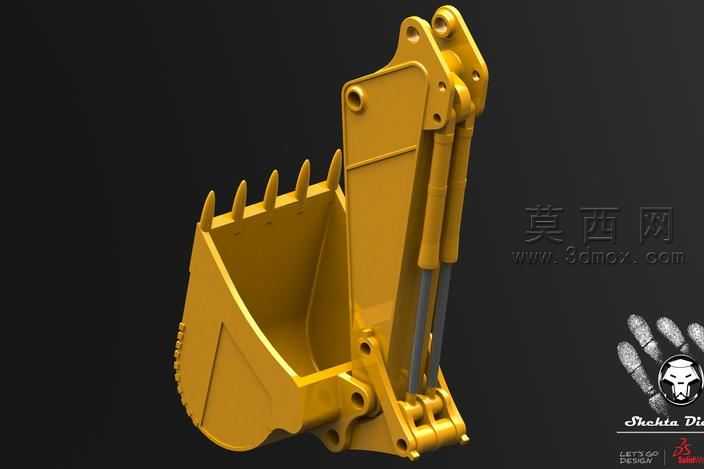

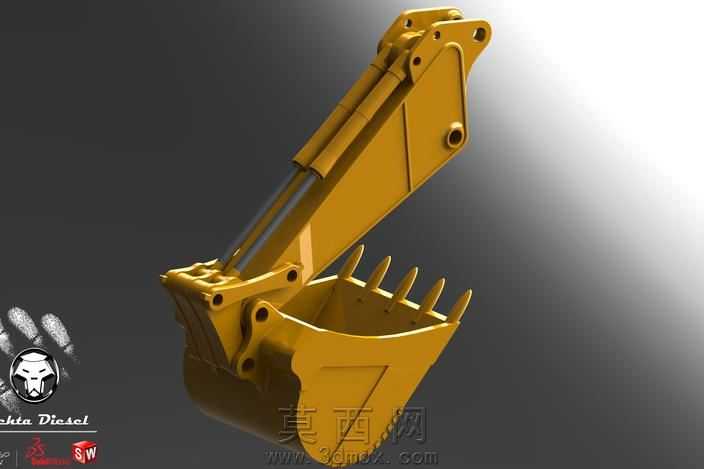

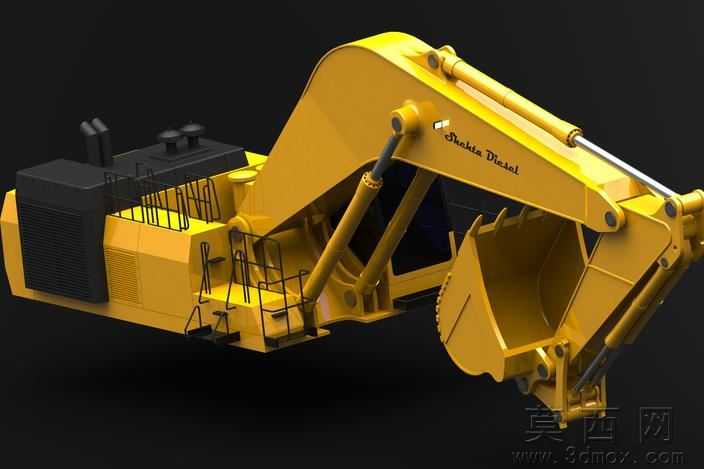

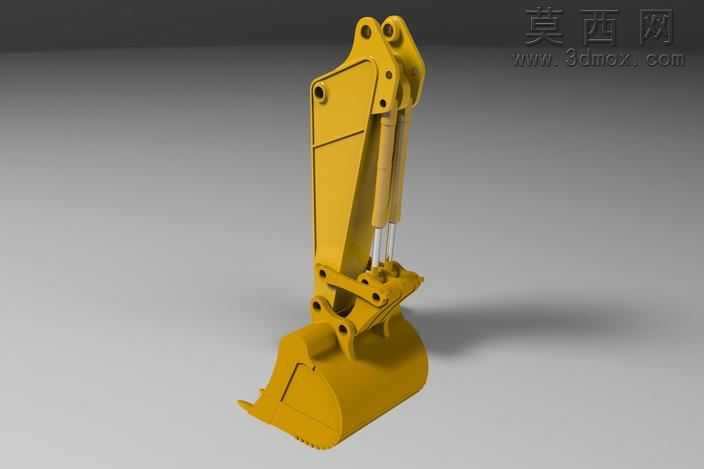

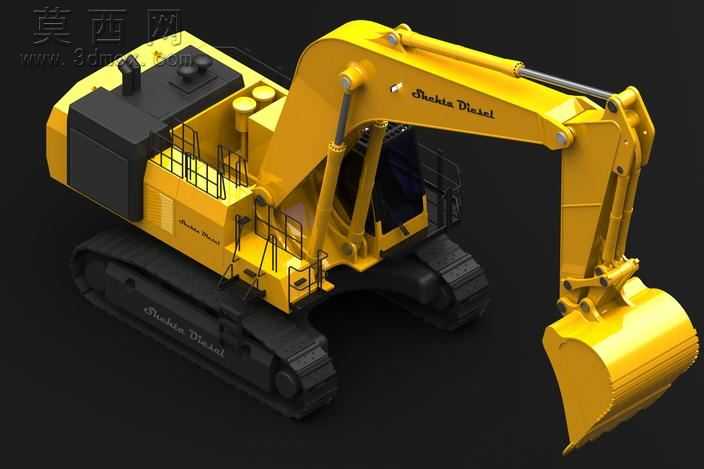

本作品为大型履带式液压挖掘机的三维建模设计成果，建模过程严格参照真实工程机械设备的比例与结构逻辑完成。整体建模首先从行走底盘部分展开，精准还原了履带式行走机构的细节：包含逐节拼接的履带板、驱动轮、导向轮、支重轮与托链轮的完整装配结构，履带板的防滑齿形、轮体的安装孔位都按照真实机械结构做了精细化建模，保证底盘结构的装配合理性与视觉真实感。上部回转平台部分，建模时还原了回转支承的连接结构，平台上的发动机舱、散热舱、燃油箱、液压油箱等功能舱室都做了独立的结构划分，舱体表面的检修口盖、散热格栅、扶手护栏等细节都逐一呈现，驾驶舱部分还原了框架式驾驶室结构，车窗玻璃、舱门、顶部防护栏的细节都做了对应建模，符合真实工程挖掘机的安全设计规范。工作装置部分为反铲式动臂、斗杆与铲斗结构，建模时还原了各部件之间的铰接点结构，液压油缸的缸筒、活塞杆、铰接耳板都按照液压元件的真实形态制作，铲斗部分还原了斗齿、侧刃、加强筋的结构设计，保证工作装置的结构逻辑与真实设备一致。材质渲染阶段，主体结构采用工程机械设备常用的亮黄色耐磨金属漆材质，调整材质的粗糙度与反光度还原漆面的哑光金属质感，履带与行走轮采用深色耐磨钢材材质，做了轻微的磨损质感处理，驾驶舱玻璃采用半透明带反光的玻璃材质，液压油缸的活塞杆做了亮面镀铬金属质感，舱体上的标识文字采用贴花材质附着在对应位置，整体渲染采用深灰色纯色背景，搭配柔和的侧方主光源与补光，突出设备的结构轮廓与材质质感，阴影过渡自然，能够清晰展现挖掘机各部分的结构层次与设计细节。整个建模过程遵循工程机械设计的结构合理性原则，所有部件的装配关系都符合真实液压挖掘机的工作逻辑，既保证了外观的高度还原，也体现了重型工程装备的结构设计特点。
