三寸六角竞速穿越机机架结构设计

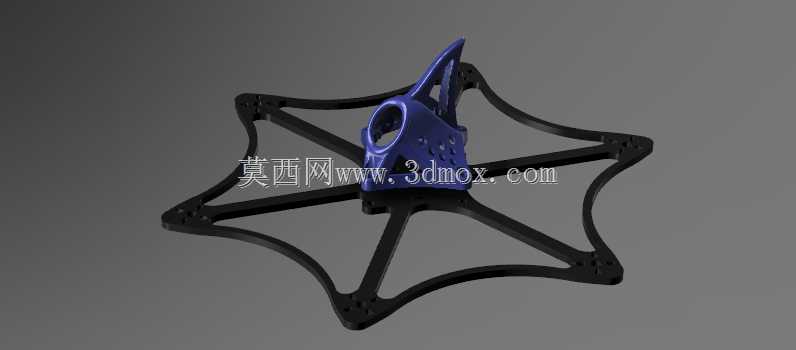

　　这套三寸桨适配的六角星形FPV飞行机架，是面向小型竞速穿越场景开发的轻量化承载结构，整体布局打破常规四轴无人机方形、X形机架的设计惯性，采用六组向外延展的弧形支撑臂构成类六角星的外轮廓，中心区域预留飞控、电调、图传、摄像头的集成安装位，前端凸起的蓝色造型件为机头整流与摄像头固定座，兼顾气动减阻与机载设备防护。

　　从实际飞行应用场景来看，这类小尺寸机架主要适配室内近距穿越、林间花飞、小型赛道竞速这类对碰撞容错率要求极高的使用场景：常规三寸机架在撞墙、剐蹭树枝时，冲击力会直接沿机臂传导至中心飞控安装板，极易造成飞控焊点脱落、机臂断裂；而这款六角星形的弧形机臂在受到侧向撞击时，弧段结构可以先产生微量弹性形变吸收冲击能量，六个向外探出的臂端形成了远超普通四轴机架的外围防护圈，桨叶转动时全程处于臂体围成的轮廓内侧，轻微碰撞障碍物时机臂会先接触阻挡，直接避免桨叶直接打物碎裂、电机轴受冲击弯曲的常见故障。

　　结构设计层面，整机采用上下两层碳纤板复合支撑的思路：下层为主承载板，六根机臂与中心底板一体裁切成型，臂身做了多段镂空开槽处理，在保证臂体抗弯截面模量的前提下尽可能去除非承载区域的材料，把整机自重控制在小动力套装的负载阈值内；每个机臂末端预留统一孔距的电机安装位，孔位匹配主流三寸无刷电机的安装孔间距，电机走线可以沿臂身预留的线槽埋入板层间隙，避免线材外露在飞行中被桨叶割伤，也减少了外露线材带来的气动阻力。中心区域的安装孔位做了通用化适配，既可以堆叠安装标准规格的飞控、电调叠层，也可以兼容集成式飞控电调一体板，孔位周边做了局部加厚凸台，锁附螺丝时不会出现薄板压裂、滑牙的问题。

　　前端的蓝色机头座采用异形曲面造型，上部的开槽位刚好适配FPV摄像头的安装倾角，摄像头装入后可以获得预设的前倾拍摄角度，匹配竞速飞行时的前视视野需求；机头两侧的围边可以在正面撞击时先接触障碍物，避免摄像头镜头直接磕碰刮花，曲面造型同时梳理了前方来流，减少飞行时机头区域产生的紊流影响飞行稳定性。机架顶部预留了图传天线、接收机天线的固定孔位，天线可以沿臂身方向向外延展布置，避免金属机架遮挡信号，降低飞行中出现图传花屏、遥控失联的概率。

　　安装边界与尺寸适配方面，该机架匹配3英寸螺旋桨，相邻机臂末端的电机轴间距经过核算，保证三寸桨转动时相邻桨叶之间留有足够安全间隙，不会出现桨叶互相干涉打桨的问题；整机外轮廓的最大对角尺寸控制在三寸机架的常规适配范围内，可以兼容主流的三寸穿越机便携收纳包，机架底部预留了相机安装挂孔，可选配小型运动相机挂载座，满足轻量化航拍花飞的挂载需求。机臂上分布的多组镂空孔同时兼顾了扎带固定功能，电池可以通过扎带穿过底板镂空位绑定在机架中心下方，电池安装位置处于整机重心点附近，飞行时不会出现重心偏移导致的操控手感偏差。

　　从结构强度校核的角度，弧形机臂的受力路径相比直臂更分散：飞行中电机产生的拉力、机动飞行时的离心载荷会沿弧形臂身逐步传导至中心板，不会在臂根位置形成明显的应力集中，臂根处特意做了圆角过渡处理，避免长期飞行振动导致臂根产生疲劳裂纹。整套结构没有多余的复杂连接件，主体板件通过铝柱与螺丝锁附组合，拆装维护时可以单独更换受损的单块板件，不需要整体报废机架，日常炸机后的维修成本更低。机架的六角轮廓在落地坠落时，任意角度触地都有至少两个臂端同时承接冲击力，冲击力不会直接作用在中心的电子设备上，为机载电控部件提供了全方位的物理防护，非常适合新手练习飞行动作、高频竞速训练这类炸机概率较高的使用场景。
