FPV四轴穿越机碳纤维机架结构设计

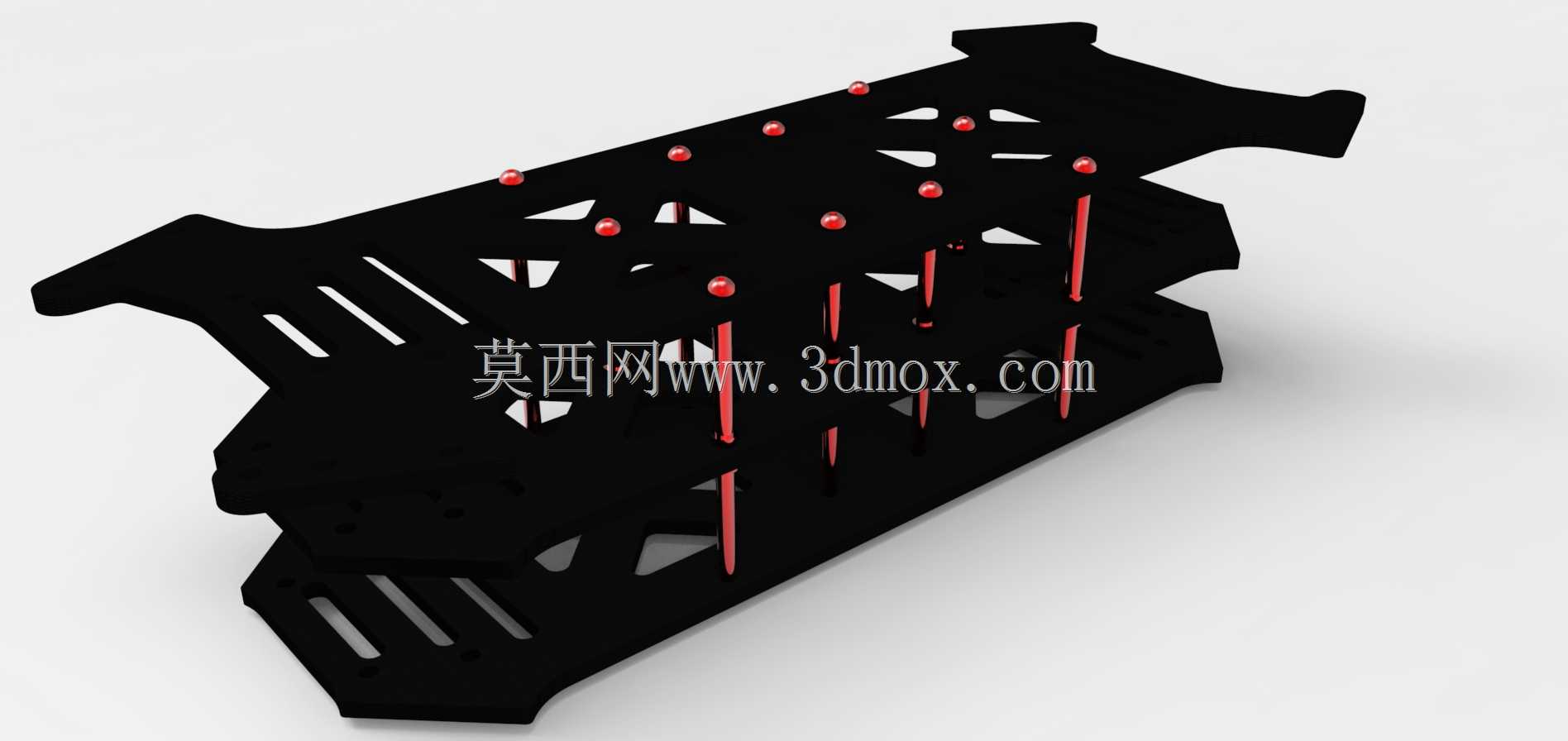

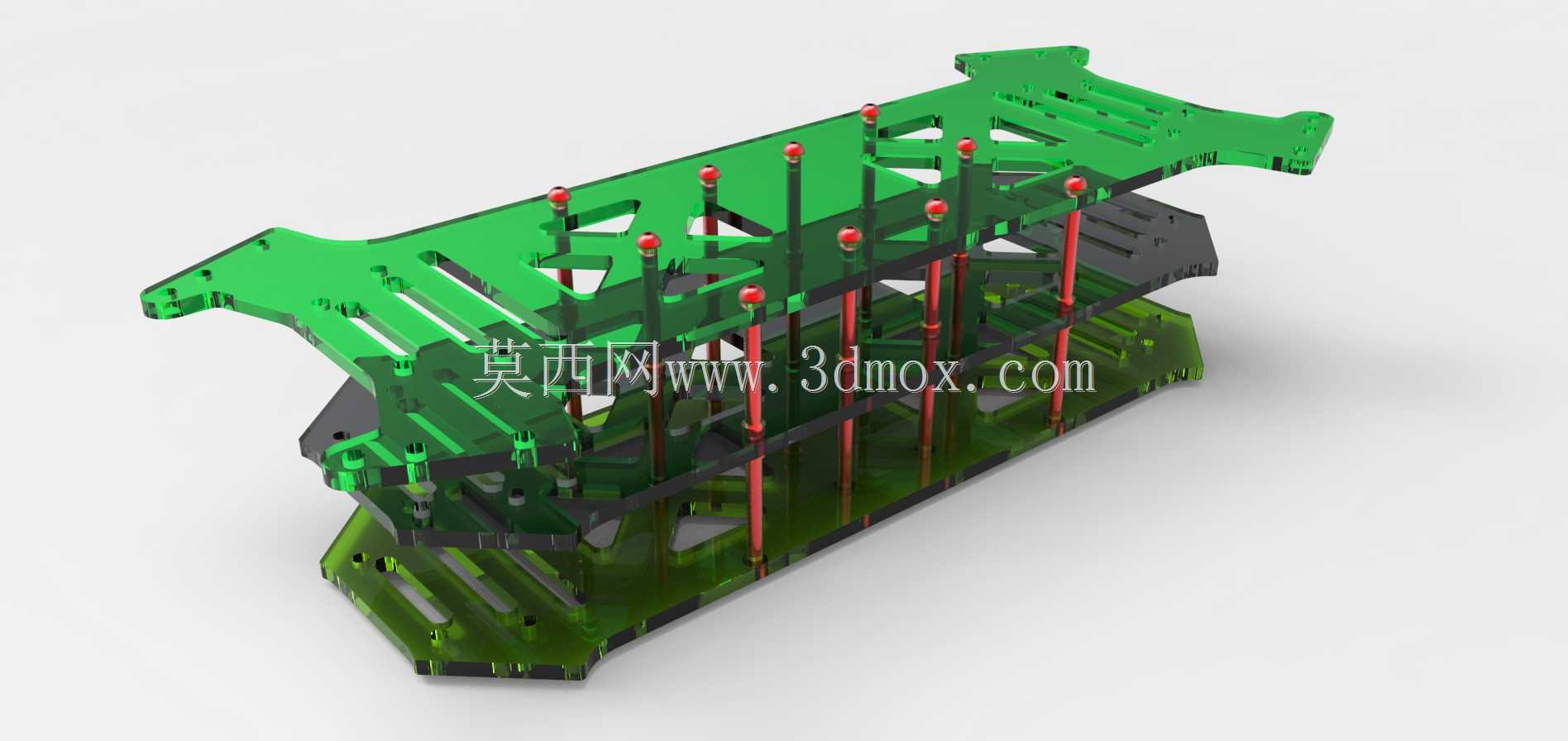

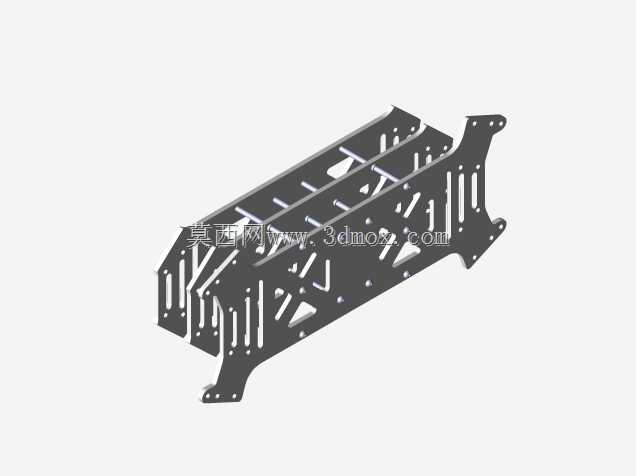

　　这套FPV四轴飞行器机架采用层叠式板件拼接结构，核心应用场景面向竞速类穿越机、第一视角航拍飞行设备的装机适配，是承载飞控系统、动力组件、电池、图传设备的核心承载结构。从实际装机使用角度出发，机架上下层板采用对称式镂空减重设计，在保证结构抗扭刚度的前提下尽可能削减非受力区域的材料余量，适配6S动力系统的装机负载要求，能够承受大油门机动、高速飞行触地碰撞时的瞬时冲击载荷。设计阶段优先考虑了各功能模块的安装边界：上层板预留飞控、接收机的安装孔位，孔位间距兼容主流2020mm、30.530.5mm标准飞控安装孔距，中层板规划图传、电调的布线空间，层间通过红色铝合金立柱实现刚性连接，立柱的长度经过匹配计算，既给板间走线留出足够的操作空间，

　　又不会因为层间距过大抬高整机重心，影响飞行时的姿态响应灵敏度。机臂延伸段采用一体化切边造型，边缘做圆弧过渡处理，避免炸机时尖锐边角剐蹭线缆或者划伤操作人员，板件上的长条形镂空同时兼顾散热与减重功能，飞行过程中电调、图传工作产生的热量可以通过镂空区域形成的空气对流快速散出，避免密闭空间积热导致电子设备工作异常。机架整体的安装尺寸经过多轮装机验证，能够适配5寸、6寸规格的螺旋桨，不会出现桨尖擦碰机架板件的问题，底部预留了运动相机的安装挂点，同时兼顾电池绑带的穿设空间，绑带槽的宽度适配主流20mm宽度的防滑魔术绑带，能够在大机动动作下牢牢固定电池，避免电池移位导致整机重心偏移。结构设计上刻意强化了机臂与主体板件的连接区域刚度，

　　该区域是炸机时最容易出现断裂的位置，通过增加局部板厚、优化镂空形状分散应力，在不显著增加整机重量的前提下提升抗冲击能力，层间连接的铝合金立柱采用内螺纹预埋设计，相比直接在碳纤维板上攻丝的结构，反复拆装也不会出现滑牙问题，能够满足日常调试、维修时的频繁拆装需求。布线槽位的规划沿着板件加强筋走向布置，既不会破坏板件的受力结构，又能让电源线、信号线沿着预设路径规整排布，避免飞行过程中线缆晃动干扰陀螺仪传感器的采样精度，同时减少线缆外露被螺旋桨打到的风险。
