骑行用运动相机垂直防抖支撑夹具

　　山地骑行的路面激励频率大多集中在5Hz到25Hz区间，碎石路、连续台阶、林道树根这三类典型工况下，车把位置的垂直向加速度峰值往往能突破3g，普通刚性支架直接把所有振动传递给运动相机，不仅画面出现高频果冻效应，长期冲击还会让相机壳体的安装螺孔出现疲劳裂纹。这套支撑结构的核心设计目标，就是把垂直方向的高频冲击转化为弹性元件的可控形变，把传递到相机端的剩余振动幅值压到传感器可接受的范围内。

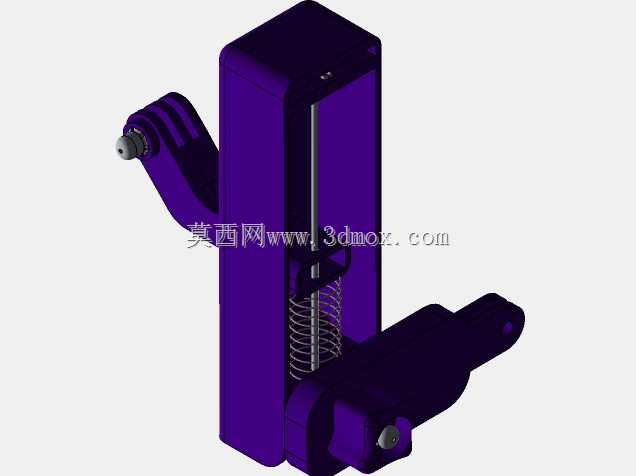

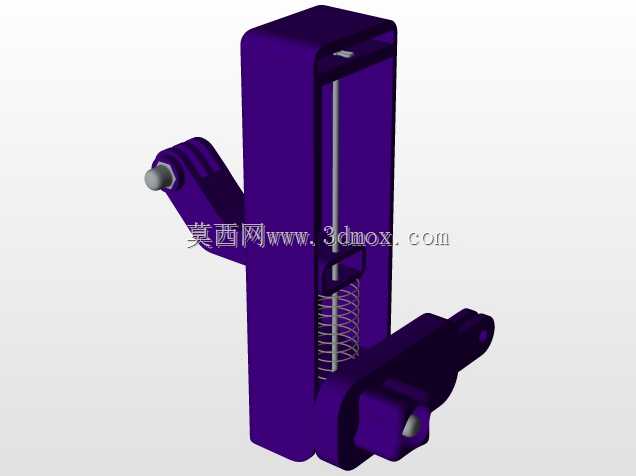

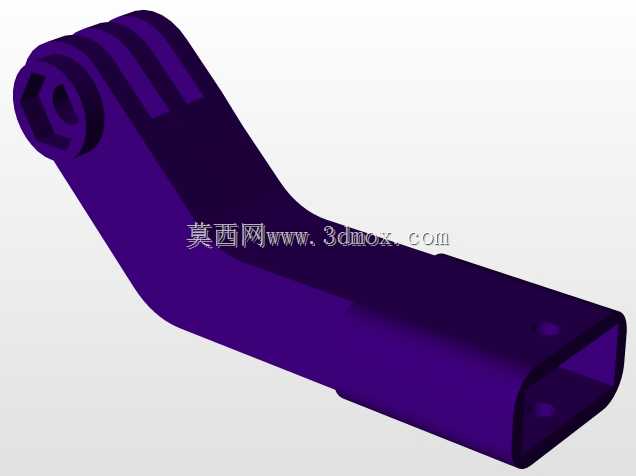

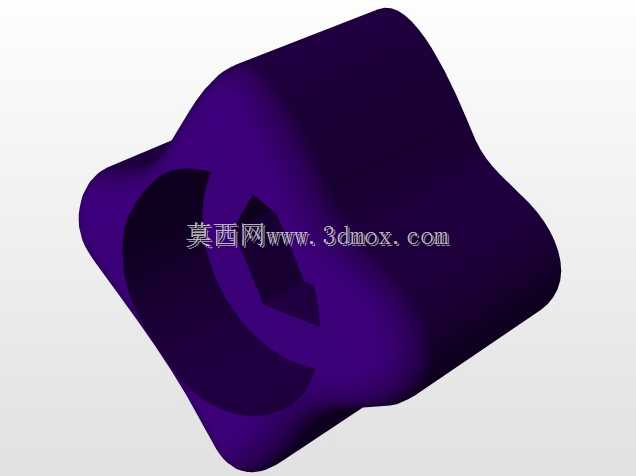

　　从结构布局来看，整套装置采用立式导向承载的思路，主体为长条形中空立架，内部沿竖直方向布置圆柱螺旋压缩弹簧，弹簧两端分别抵接立架内腔的上下限位端面，滑动载台沿着立架两侧的导向面做直线往复运动，不会出现横向窜动。载台一侧延伸出相机安装夹臂，夹臂端部预留标准运动相机的双耳铰接孔位，兼容市面主流运动相机的快装基座，另一侧的下固定臂用来和自行车车把、头盔底座或者座管夹具对接，两个连接端的铰接轴都做了滚花销位，锁紧后不会在振动中出现松转。

　　实际选型匹配的时候，首先要核算弹簧的刚度区间：骑行状态下运动相机连同快装座的总重量通常在180g到250g之间，弹簧预压量设定为3mm左右，静平衡位置刚好落在立架导向行程的中点，总有效行程留足12mm，既可以吸收车轮撞上坑洼时的向上冲击，也能应对车轮腾空落地时的向下拉伸趋势，避免弹簧出现并圈或者脱出限位的情况。导向面的配合间隙控制在0.1mm以内，间隙过大滑动载台会在横向振动下出现晃量，直接导致画面出现不规则的抖动偏移，间隙过小则泥沙进入后容易出现卡滞，缓冲作用完全失效。

　　安装边界方面，立架主体的横截面尺寸控制在20mm×35mm，整体高度不到120mm，安装在车把位置时不会和骑行者的握把姿势、刹车线管走线发生干涉，夹臂的旋转调节范围覆盖正负90度，既可以保持水平向前的第一视角拍摄，也能翻转到朝下角度记录轮组碾过路面的画面。和市面上常见的多轴云台类防抖配件不同，这套纯机械缓冲结构不需要供电，没有电路元件，雨天、泥污环境下不需要做防水密封处理，长期户外使用的故障率远低于电子防抖设备，低温环境下也不会出现电池续航跳水的问题。

　　设计过程中特意把弹簧容纳腔做了半开放结构，骑行时带动的气流可以直接穿过内腔，带出弹簧滑动过程中摩擦产生的细微碎屑，日常维护只需要定期把滑动载台抽出，擦拭导向面的泥沙后涂抹薄层润滑脂即可，不需要拆解额外的紧固件。两侧的连接臂都做了加强筋过渡，避免摔车时冲击力直接在臂根位置发生断裂，立架外壳的棱角全部做了倒圆处理，即使骑行中发生磕碰也不会刮破骑行服或者划伤相机外壳。针对不同体重的骑行者和不同硬度的骑行路面，还可以通过更换不同线径的弹簧来调整缓冲刚度：铺装路面通勤可以选用刚度稍高的弹簧，减少过弯时支架的上下浮动量；重度林道穿越则换用刚度更低的弹簧，获得更长的缓冲吸震行程，在连续颠簸路段也能保持拍摄画面的垂直稳定性，不会因为路面的上下起伏导致画面出现剧烈的垂直跳动。
