中型通勤代步自行车车架整车结构

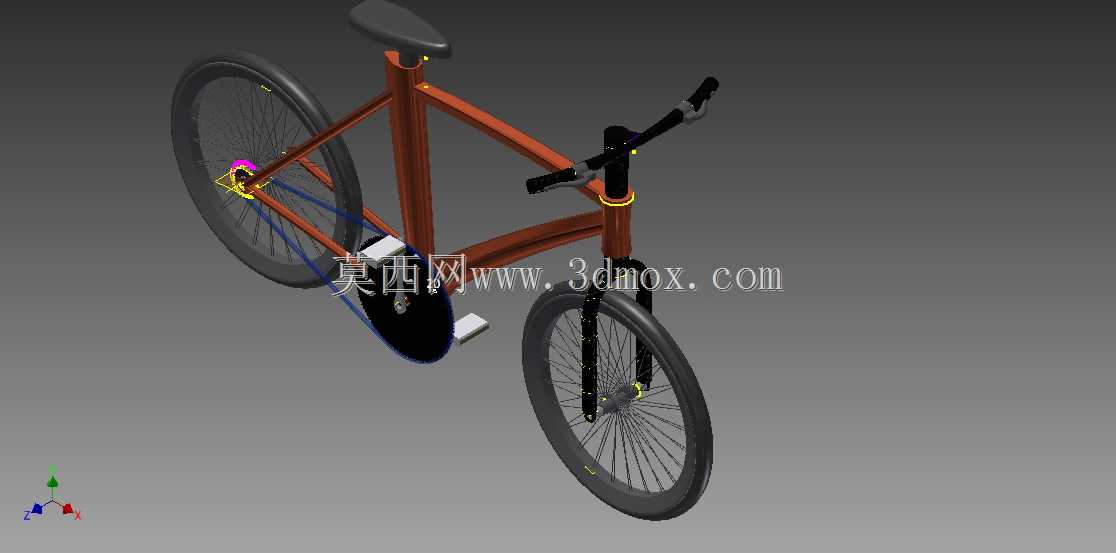

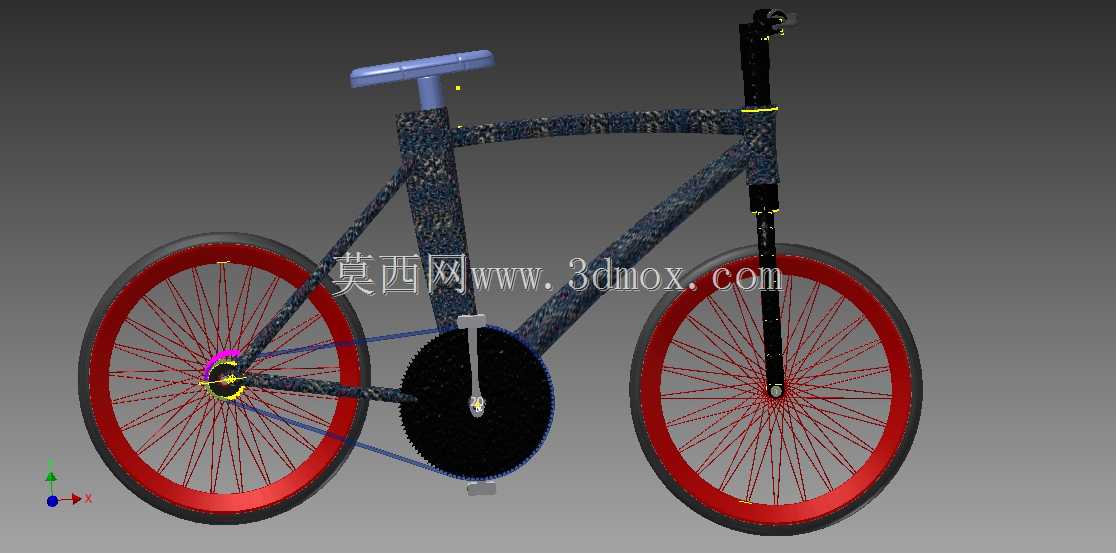

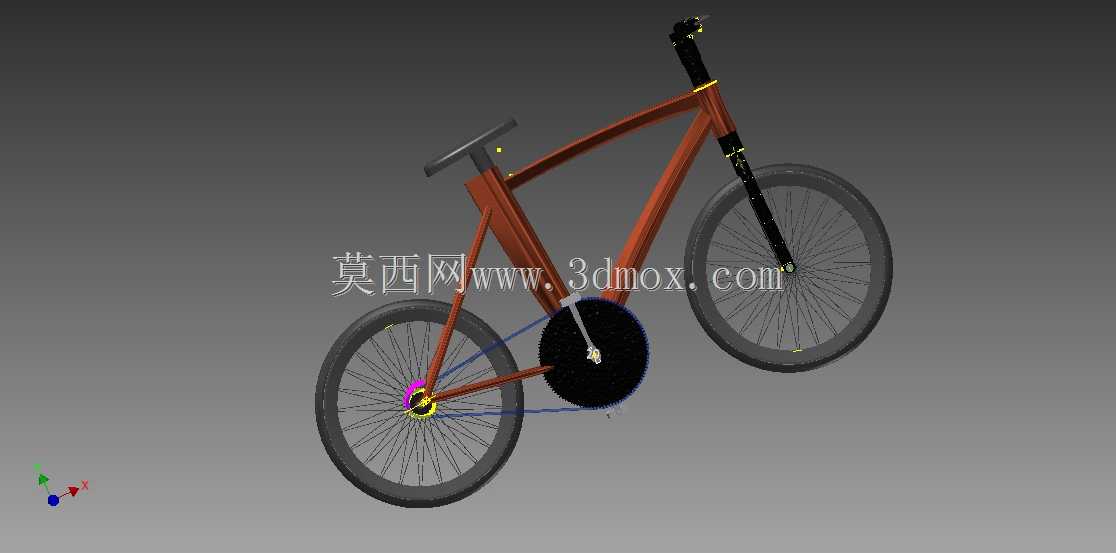

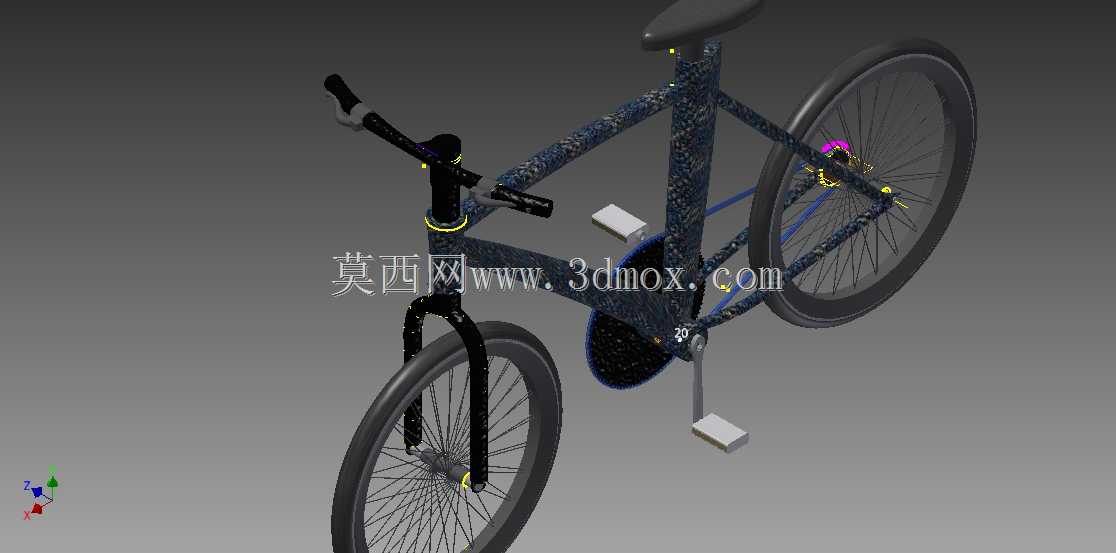

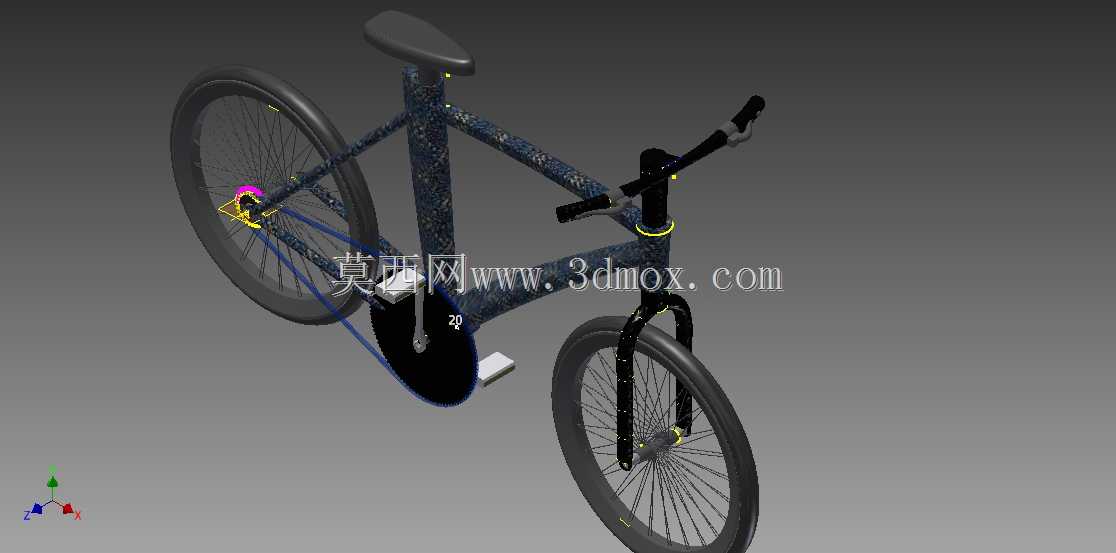

　　这套中型车架自行车的三维结构围绕日常短距离通勤、校园代步、园区接驳以及轻型休闲骑行等使用场景展开，整车采用两轮前后布置、菱形主车架承载的经典构型。模型中车架作为核心受力部件，上管、下管、立管、后上叉与后下叉形成连续传力路径，骑行者施加在脚踏处的驱动力经曲柄、链轮、链条传递至后轮，地面冲击则通过轮组、前叉和车架逐步分散，适合在结构设计阶段校核各部件之间的空间关系与装配边界。

　　从实际用途看，该类自行车不追求复杂变速与极端越野能力，而强调结构简洁、维护方便和骑行姿态稳定。车把位于前轮转向轴上方，通过前叉与前轮组成转向系统，骑手左右转动车把即可改变前轮方向；鞍座安装在立管上方，可根据人体腿长调整坐高，使踩踏过程中膝关节伸展角度保持在合理范围。脚踏位于车架中下部，左右曲柄对称布置，骑行时双脚做圆周运动，链轮带动链条驱动后轮飞轮，形成人力输入到车轮旋转的完整传动链。

　　外形尺寸方面，整车长度主要由前后轮轴距决定，轴距过短会降低直线行驶稳定性，过长则会增加转弯半径并使整车显得笨重。中型车架在两者之间取平衡，适合普通身高人群使用。前轮通过前叉与头管连接，后轮由后叉开口定位，两轮直径保持一致，轮缘、辐条、花鼓和轴杆均在模型中有所体现。车轮外侧需要预留轮胎与挡泥板、车架管件之间的间隙，尤其在前叉转向和后轮受载变形时，轮胎不能与叉腿、链条或车架发生干涉。

　　安装边界上，车架中轴位置是传动系统的基准，曲柄、链轮、脚踏和链条张紧关系都围绕该区域布置。中轴高度影响整车离地间隙和脚踏最低点，过低时转弯过程中脚踏容易擦地，过高则会使骑手重心上升。后轮花鼓需要与后叉端部准确配合，链条线应尽量与车架纵向中心面保持一致，避免链轮与飞轮偏置过大造成链条侧向磨损。前叉立管穿过车架头管，并与把立、车把组合，转向轴线后倾角度决定了骑行时的自稳定趋势。

　　设计思路上，模型没有采用冗余装饰件，而是把注意力放在自行车最基本的机械关系上：车架负责承载与连接，轮组负责滚动与支撑，前叉负责转向，曲柄链轮负责动力输入，鞍座和脚踏负责人体施力界面。各部件之间的相对位置清晰，便于在三维环境中检查装配顺序。例如，轮组辐条与花鼓、轮圈的连接关系可用于表达车轮受力形式；脚踏板与曲柄端部的配合面需要保证转动自由度；链轮、链条和后轮飞轮应处于同一传动平面，才能减少脱链和异常噪声。

　　在工程应用中，这类模型可用于自行车结构教学、整车方案展示、零部件干涉检查以及人机姿态分析。设计人员可以在此基础上继续细化管材壁厚、焊接节点、轴承安装、刹车形式和货架安装孔位，也可以调整车架几何角度来适配城市通勤、青少年骑行或共享车辆等不同场景。整体结构保留了自行车最典型的机械特征，既体现人力驱动设备的轻量化要求，也展示了两轮车辆在转向、传动和承载之间的协调关系。
