航空涡轴发动机涡轮转子总成结构

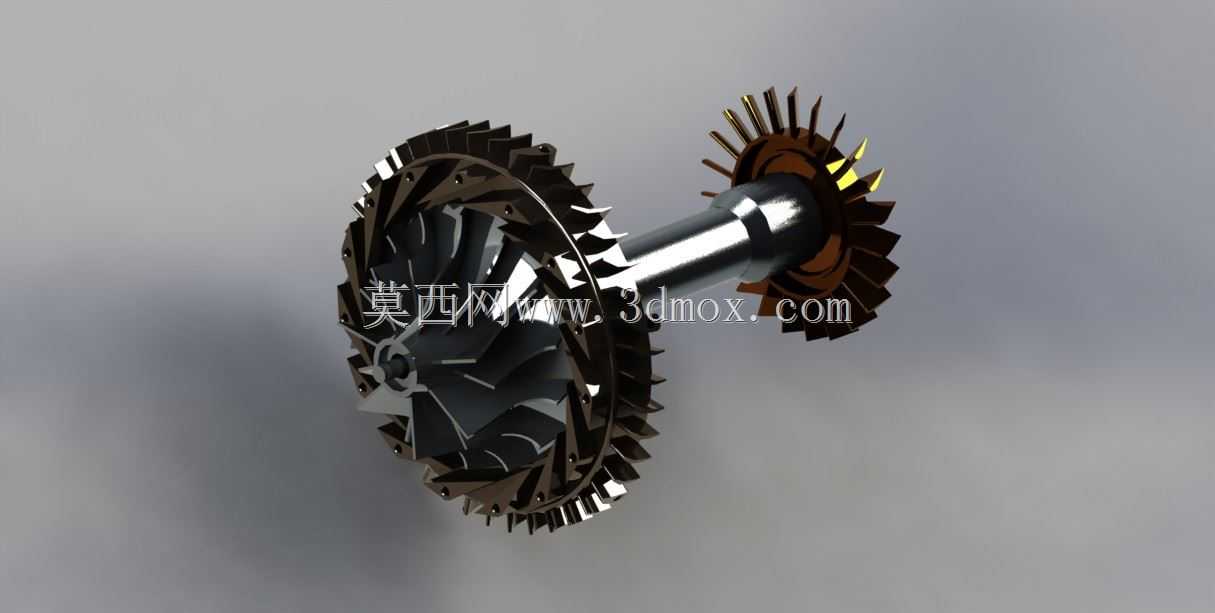

　　这套转子总成的建模工作，最初是围绕小型燃气涡轮动力单元的热端核心段展开的，轴体两端分别布置了两级叶轮结构，靠近大直径轮盘的一级为压气机侧离心叶轮，另一端带密集径向叶片的小轮为涡轮端向心叶轮，中间通过阶梯轴完成同轴连接，整体属于高速旋转类热机核心部件。在实际工程场景中，这类转子结构广泛应用在小型涡喷航模动力、微型燃气轮机发电机组、车载辅助动力单元以及小型涡轮增压器的衍生改型产品里，工作时轴系需要在每分钟数万转的高转速区间长期稳定运行，两端叶轮分别承担气流压缩与高温燃气膨胀做功的功能，涡轮端叶轮直接接触燃烧室排出的高温燃气，将燃气的压力能与热能转化为旋转机械能，一部分输出轴功率带动负载，另一部分通过轴体驱动压气机叶轮持续吸入并压缩新鲜空气，完成整个热力循环的能量传递。

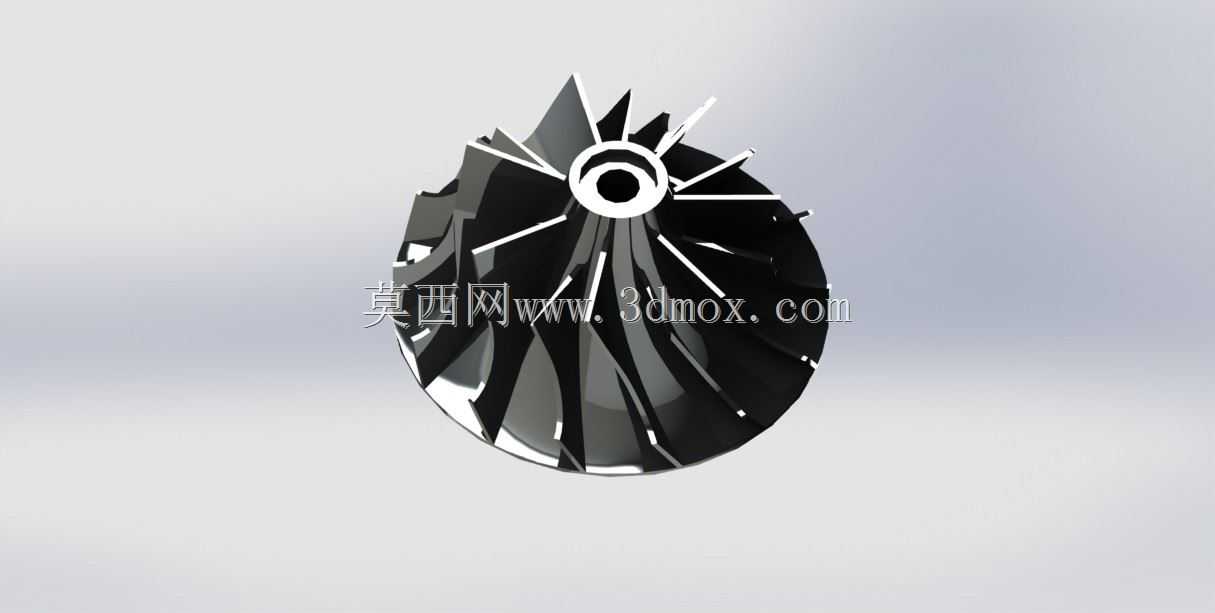

　　从结构设计思路来看，建模过程中首先要保证两级叶轮与中间轴的同轴度基准，所有旋转特征的回转中心必须完全重合，避免后续做动平衡校验时出现过大的初始偏心量。轴段采用阶梯变径设计，不同轴径的台阶面分别对应轴承安装位、叶轮定位端面、锁紧螺母配合面，每一段轴颈的直径公差、圆角过渡都需要结合装配关系预留合理边界：轴承配合段通常取过渡配合，叶轮安装轴段会加工出平键或者端面齿结构来传递扭矩，轴端的螺纹段用于安装锁紧件，防止高转速下叶轮出现轴向窜动。大直径的压气机叶轮采用后弯式长短叶片交错布局，长叶片从轮盘中心轮毂处一直延伸到轮缘外圆，短叶片布置在相邻长叶片之间的流道中段，这种设计可以在有限的轮盘直径下增加气流导流面积，抑制高转速下流道内的气流分离，提升压气机的绝热效率；叶片根部与轮盘衔接的位置做了大圆角过渡，避免高速旋转时离心力在叶根位置产生应力集中，轮盘背面的轮廓按照等强度盘原则做减薄处理，在保证结构强度的前提下尽可能降低转子整体转动惯量，让动力单元的油门响应速度更快。

　　另一端的涡轮端叶轮采用径向直叶片加顶部导流折边的结构，叶片数量比压气机端更多，轮盘外缘的叶片厚度从根部到顶部逐渐减薄，既可以降低高温下的热应力集中，也能减少轮缘位置的离心载荷。涡轮叶轮的中心轮毂与轴体的配合长度经过匹配设计，足够的配合接触面积可以保证大扭矩传递过程中不会出现打滑，轮毂端面与轴肩的贴合面需要保证足够的平面度，装配后叶轮的端面跳动量要控制在极小的范围内，避免高速运转时产生轴向振动。

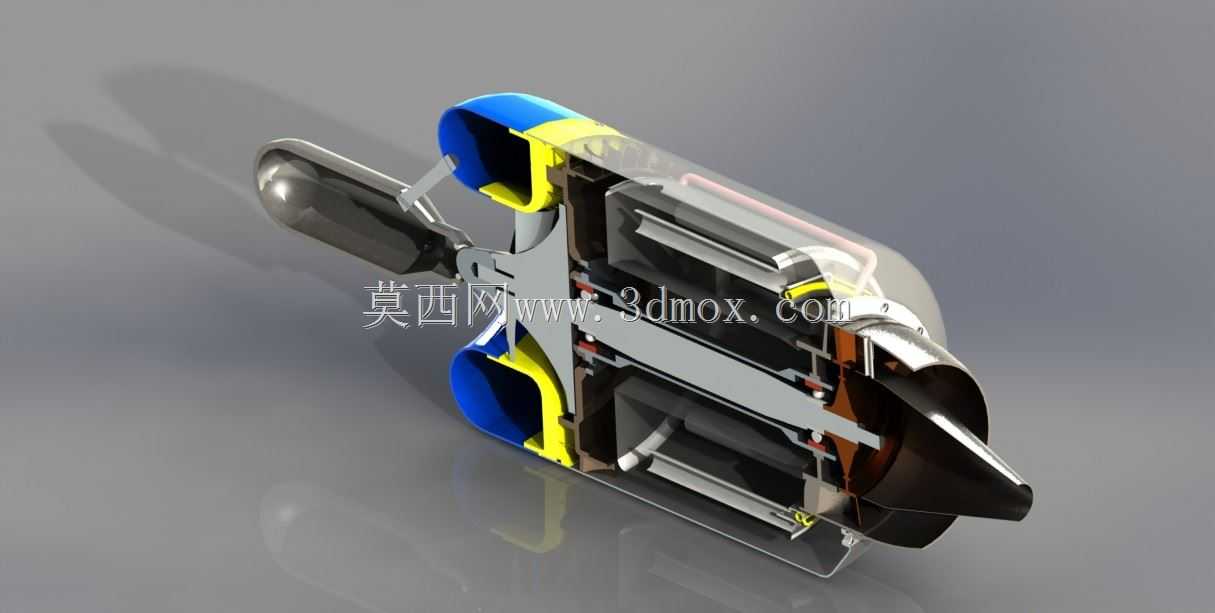

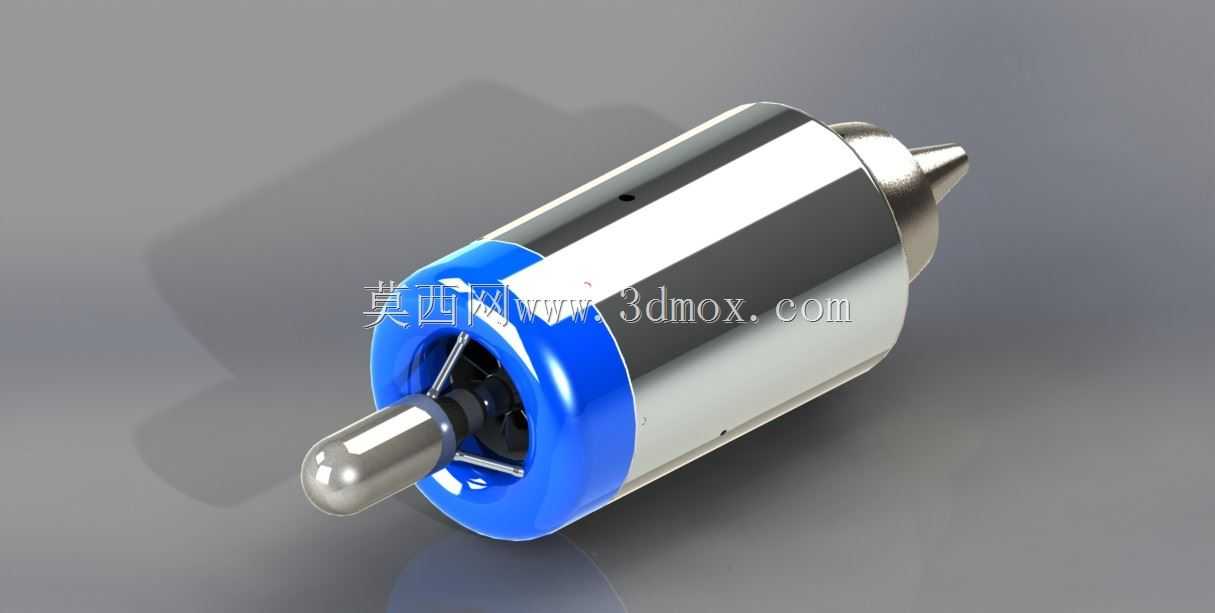

　　在外形尺寸与安装边界层面，整根转子的总长、最大轮盘直径都要和外围的机匣、轴承座、密封件安装空间做匹配：压气机叶轮的外圆和压气机蜗壳内壁之间要预留均匀的微小间隙，间隙过大会导致压气机回流漏气效率下降，间隙过小则会在转子高速旋转受热膨胀时出现刮蹭碰磨；涡轮叶轮外圆和涡轮导向器、涡轮机匣的间隙需要结合工作温度下的热膨胀量额外预留补偿量，因为涡轮端工作温度远高于压气机端，轮盘和叶片受热后的径向伸长量更大，冷态装配时间隙不能设置得过小。轴系上两个轴承安装位的跨距是转子动力学设计的关键参数，跨距需要结合轴的直径、转子重量、工作转速区间来核算一阶临界转速，保证额定工作转速完全避开临界转速区间，防止运行中出现共振。轴上还预留了密封件的安装槽位，在涡轮端和压气机端的轴承腔位置，需要搭配气封或者油封结构，防止高温燃气窜入轴承腔破坏润滑脂，也避免轴承腔的润滑油泄漏到气流流道内。

　　建模时所有叶片的曲面都做了连续光顺处理，叶型的进排气边缘保留了合理的圆角厚度，没有出现尖锐薄边，既符合实际加工的工艺可行性，也避免后续有限元应力分析时出现局部应力奇异点。整个转子的装配关系完全按照实际工装顺序搭建，叶轮从轴端套入后靠轴肩轴向定位，周向通过键或者花键传递扭矩，轴端锁止件压紧后可以实现无额外紧固件的可靠固定，结构紧凑没有多余的突出特征，完全适配高速旋转部件的动平衡去重要求，后续可以直接在轮盘的预留去重面上通过钻孔去除材料完成动平衡校正。
