料斗卸料平衡器门结构三维设计

　　料斗门是散料处理系统中直接控制物料排出路径的末端执行部件，常见于搅拌站、配料线、粮食仓储、化工粉体输送、矿山给料以及再生资源处理设备中。它的工作位置通常位于料斗锥段下方，上游承接料仓内堆积的颗粒、粉料或小块物料，下游对接输送带、称量容器、运输车或工艺管线。门体在关闭时需要形成稳定的挡料面，承受料柱压力和物料冲刷；开启时又要让物料沿预定方向顺畅卸出，避免卡料、撒料和偏流。

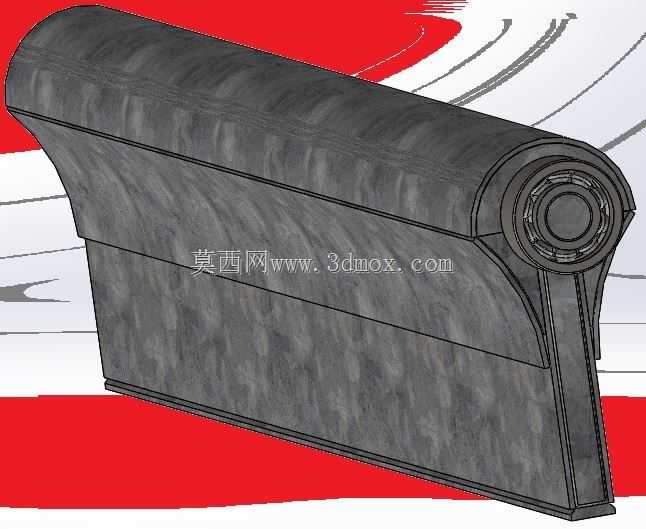

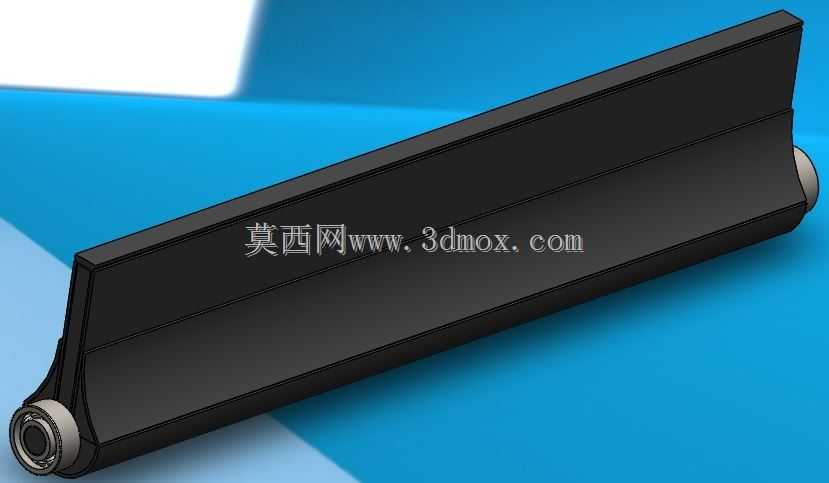

　　该结构采用长条形门体配合两端铰接支承的布置方式，整体外形与料斗下部长条形卸料口相匹配。门体主承力面为连续板式结构，板面沿长度方向延伸，能够覆盖较宽的出料截面；侧面设置折边和加强轮廓，使薄板形态在承受物料侧向挤压时仍具备足够刚度。端部回转位置集成带轴承的铰接结构，销轴轴线与门体长度方向保持平行，门体绕该轴线摆动后即可改变卸料通道开度。这样的布局适合横向长口料斗，尤其在出料宽度较大、单点支承容易引起门体翘曲的场合，两端支承可以显著改善受力状态。

　　从实际功能看，该件并非单纯盖板，而是卸料平衡机构中的活动门。门体关闭时，板面与料斗出口形成密封挡止边界，物料重力通过接触面传递到门体和端部铰点；开启时，门体绕铰点旋转，物料沿门体内侧导向面滑出。平衡器门的设计重点在于让门体自重、物料压力和外部驱动或配重作用力之间形成较平稳的力矩关系，使开门过程不出现突然释放，关门过程也不会因料流冲击而剧烈回弹。对于频繁配料的生产线，这种平衡式结构能降低操作力，提高门体停位稳定性。

　　建模时需要先确定料斗出口的长度、宽度和密封面位置，再反推门体轮廓。门体有效挡料宽度应略大于出料口净宽，两端保留铰接座安装空间；长度方向不能只按理论开口取齐，还要考虑现场焊接、螺栓连接以及门体转动时与斗体法兰的干涉间隙。回转中心的位置尤其关键，若过于靠近挡料面，物料压力产生的闭合力矩较大，驱动端需要承受更高载荷；若过于远离门体，门体运动轨迹会增大，周边护罩和接管空间也要随之放大。工程布置中通常会在满足密封的前提下，把铰点设置在门体端部靠后侧，使门体开启后形成自然导料斜面。

　　门体板面采用弯折成型思路，外侧可见纵向加强边和分段轮廓，这有助于控制长跨距板件在满载时的挠度。散料对门体的载荷并非均匀分布，靠近料斗上部的位置受料柱压密影响更明显，下部出口处则更多受到流动物料的摩擦和冲击，因此门板与侧边加强结构需要形成连续传力路径，把局部载荷传递到两端轴承座。端部铰接处设置轴承组件，可以减小摆动阻力，并承受门体自重和物料偏载带来的径向力。装配时应保证两侧铰点同轴，否则长门体在旋转中会产生别卡，轴承早期磨损，密封面也容易出现单侧缝隙。

　　安装边界方面，门体上方需要与料斗出口法兰或焊接基座匹配，侧向要预留转动圆弧空间，下方则要保证卸料后物料不会直接冲刷铰点。若下游为输送带，门体全开位置应避免让物料高速直冲胶带；若下游为称量斗，门体开度和导向角度还要兼顾料流集中性，减少粉尘外逸。对于粉尘较大或磨蚀性较强的物料，可在门体内侧增设可更换衬板，把磨损集中在维护件上；对于需要密闭输送的工况，则应在门体与斗口之间增加密封条或压紧机构，并在三维布局中检查密封条压缩量和门体转动轨迹是否冲突。

　　该三维结构完整表达了长条形卸料门的外形、折边加强、端部铰接和轴承安装关系，可用于料斗卸料机构的方案校核、装配干涉检查以及后续工程图细化。设计人员在引用类似结构时，应结合物料安息角、堆积密度、卸料频率和驱动形式复核门板厚度、铰点直径、轴承选型及平衡力矩，而不是仅按外观比例缩放。
