可折叠便捷式小型车辆运载拖车设计

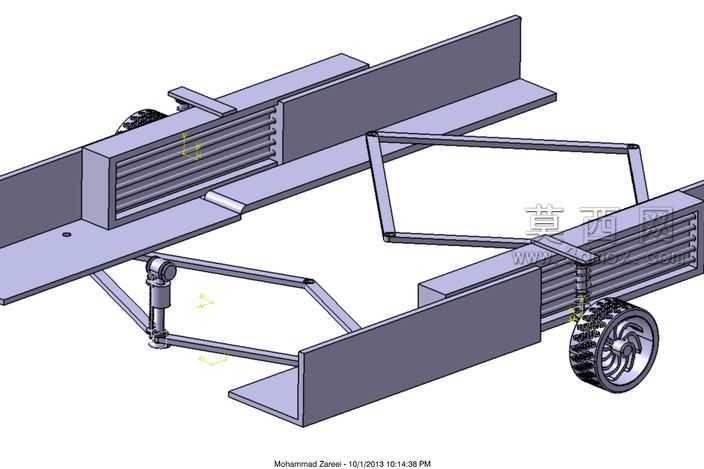

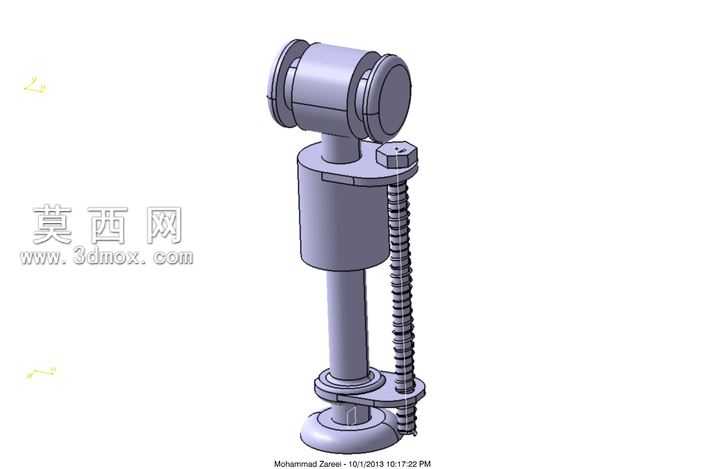

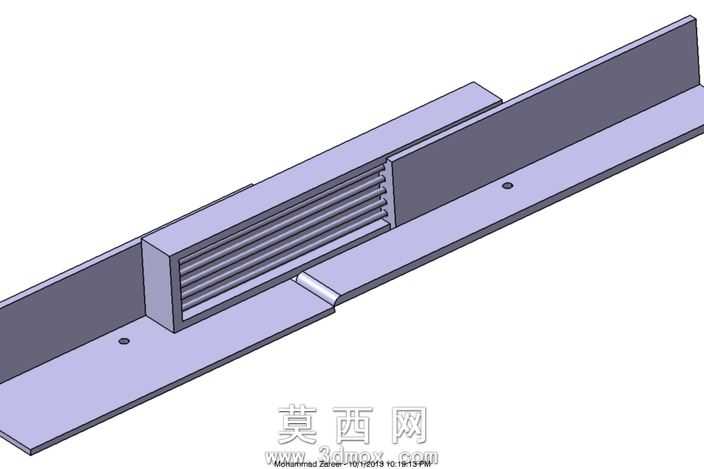

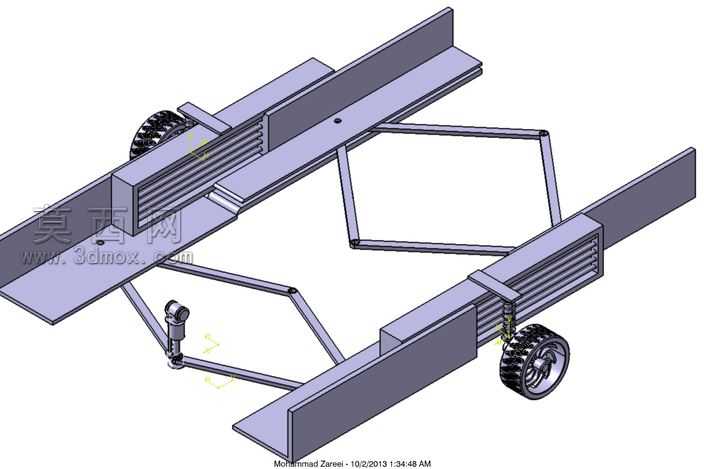

该拖车模型采用三维参数化建模完成整体结构搭建，建模过程中对承载主梁、铰接连杆、行走轮组等核心部件进行了独立的零件建模与装配约束校验，确保各运动部件的活动行程无干涉、结构受力路径清晰。模型渲染阶段采用哑光金属材质模拟钢制主梁的质感，对铰接关节处的销轴、直线轴承等运动部件赋予高反光金属材质，橡胶轮胎则采用带细微纹理的哑光橡胶材质，通过不同材质的光影对比清晰区分各功能部件，直观呈现结构的层次关系。结构设计上，该拖车以两根平行的槽型承载梁作为主体承载结构，中部采用多组铰接式菱形连杆机构连接两侧主梁，搭配直线轴承实现承载梁的横向伸缩与角度偏转，这套关节结构是该设计的核心亮点：空载状态下拖车可通过关节折叠收窄整体宽度，便于在车库等狭小空间内存放，使用者可轻松将折叠后的拖车推移至车辆侧边停靠；装载车辆时，拖车的承载梁可在重力作用下逐步放平形成坡道，被运载的小型车辆可直接沿坡道驶上拖车平台，无需额外借助装卸工具，大幅降低了小型车辆转运的装卸难度。设计过程中充分考虑了使用场景的实用性需求，除了手动折叠的操作逻辑外，还预留了液压系统的安装接口，后续可通过加装液压组件实现折叠、放平动作的自动化控制，进一步降低操作强度。整体结构在保证承载强度的前提下尽可能简化了零件数量，铰接点的布局经过反复调整，确保折叠动作顺畅无卡滞，行走轮组采用带减震的安装结构，可适配不同路况的短距离转运需求，兼顾了收纳便利性与使用实用性。
