工业安全网格储物笼结构设计

　　这套网格储物笼的建模出发点，是车间里那些既需要集中存放、又必须保持通风隔离的物料场景。最典型的对象是压缩气瓶，以及HVAC系统配套的管件、过滤器、保温辅料和零散备件。这类物料如果直接靠墙堆放在地面，一方面占用通道、影响叉车和人员通行，另一方面气瓶缺少围挡，存在倾倒碰撞风险；而HVAC备件混放又容易积灰、受潮，后期检修时翻找成本很高。笼体采用金属网格围合的方式，恰好兼顾了隔离防护与可视通风两个矛盾需求。

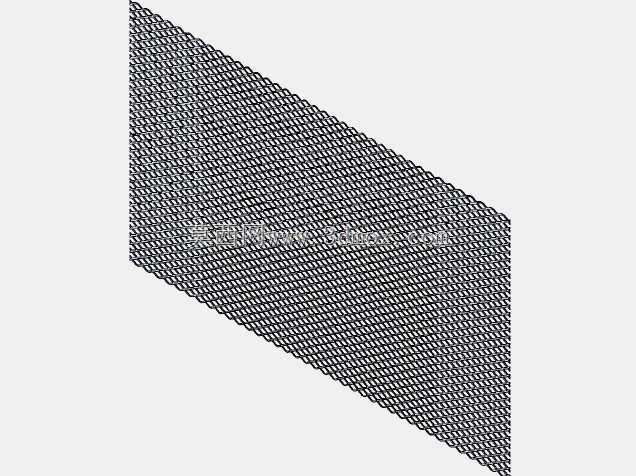

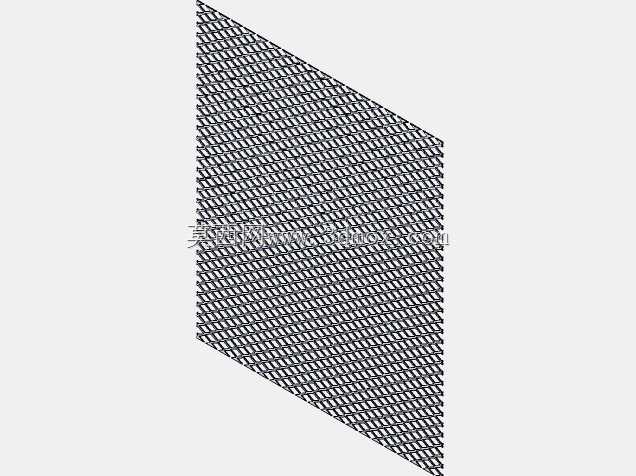

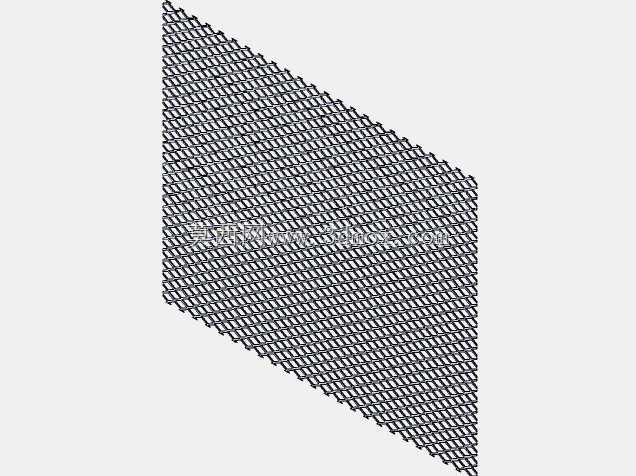

　　从结构上看，笼体主体为长方体框架，四周与顶面、底面均由网状板件构成，网格开孔在保证强度的同时，能够让视线直接穿透，管理人员站在通道一侧即可判断内部物料种类与大致存量，不必逐个开门清点。对于气瓶存储而言，网格围壁不会形成密闭空间，一旦发生微量气体泄漏，可以自然扩散，避免可燃或窒息性气体在箱体内积聚；对于HVAC车间常见的风管、法兰、保温棉等物料，网格结构也能减少灰尘大面积贴附，冲洗清理时污水可直接从网孔排出。

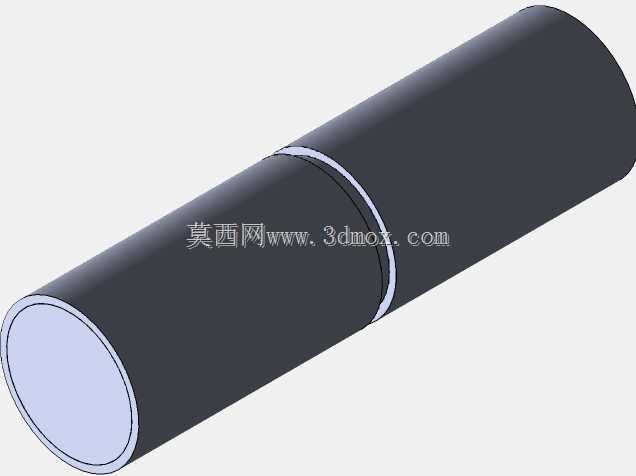

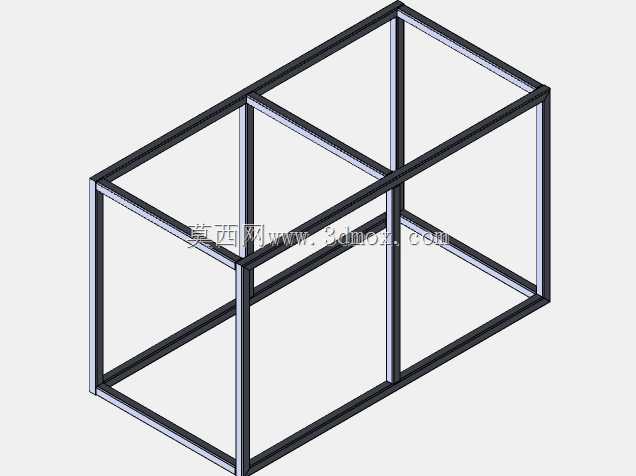

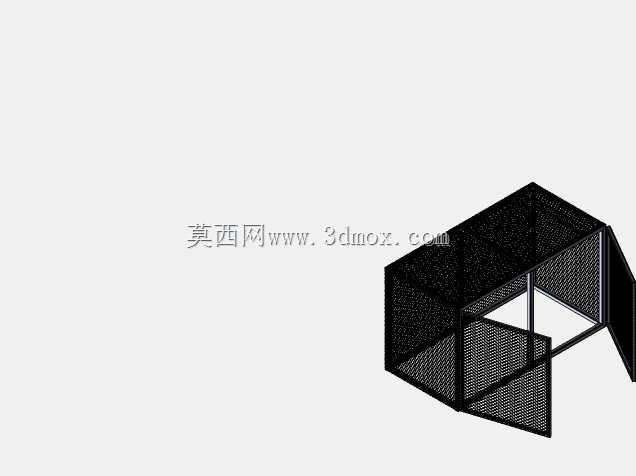

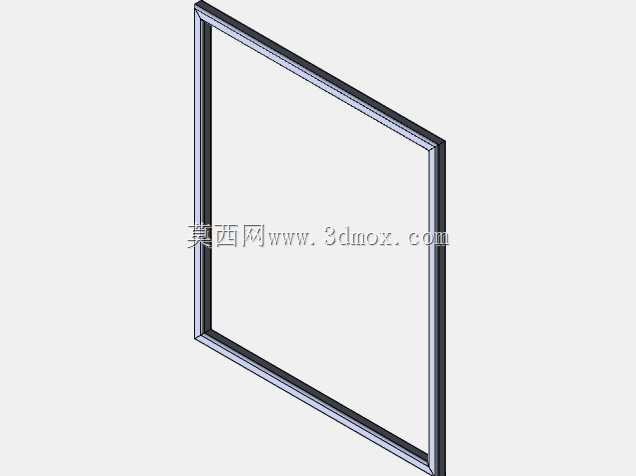

　　笼体正面设置对开式网门，门体通过侧边铰链与框架立柱连接，开门后形成较宽的取放口，方便人工搬运气瓶，也便于小型手推车将整组管件推入笼内。门体中部配置锁止机构，关闭后可将两门联动固定，防止物料倾倒时门体被挤开，也能对贵重备件实现受控存取。框架杆件在转角处连续焊接或螺栓拼接，形成刚性骨架，网格板镶嵌固定在骨架内侧，受力路径清晰：侧向碰撞载荷先由网板分散，再传递到立柱和底框，最终通过底部支撑脚落到地面。

　　尺寸边界方面，笼体宽度与深度按照标准气瓶直立排布的间距预留，单瓶之间留出捆扎和检查空间，高度方向高于常见气瓶瓶肩，确保阀门和减压阀完全处于围挡范围内，避免高空坠物直接撞击瓶阀。底部框架离地留出一定间隙，一方面避免网格底板直接接触地面积水，另一方面允许液压托盘车的货叉插入，整笼转运时不需要将物料全部搬出。笼体顶部同样为网格封板，可防止上方杂物落入，又不影响吊装时从外部观察吊点位置。

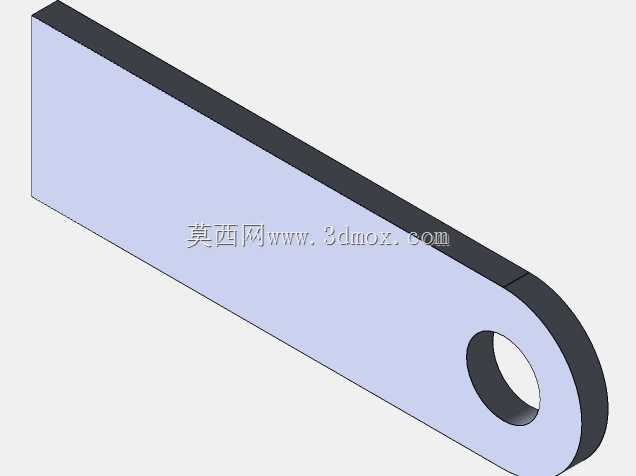

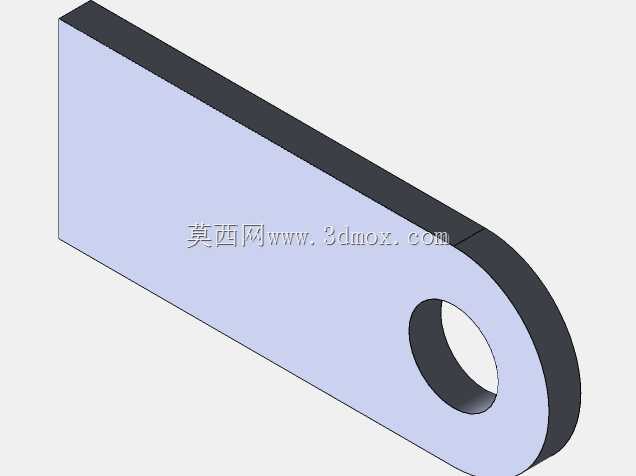

　　在工程布置中，这类储物笼通常沿车间墙体或柱网之间摆放，背部与墙面预留检修距离，正面开启范围不能侵占主通道宽度。气瓶笼需要远离明火作业区和配电箱，并按气体性质分区设置；HVAC备件笼则靠近空调机房或管廊入口，缩短维修人员取件路径。建模时将框架方管、网板、铰链、锁扣和门撑分别拆为独立零件，便于在装配环境中检查开门角度、网孔干涉以及底叉空间，也方便后续按实际存储物调整笼体长、宽、高，衍生出单门、双门或多联并排的系列规格。

　　细节处理上，门体开启侧设置限位角度，避免门叶过度回转撞击相邻设备；网板边缘做折边加固，减少薄板在焊接后的变形；底部支撑点均匀分布，防止满载时框架扭曲。整体没有复杂曲面，加工方式以型材切割、网板折弯和焊接装配为主，制造成本可控，维护时单独更换损坏网板即可，不必整体报废。对于需要同时满足安全隔离、通风可视和批量转运的车间存储环节，这种网格笼提供了一种结构简单但边界约束明确的解决方案。
