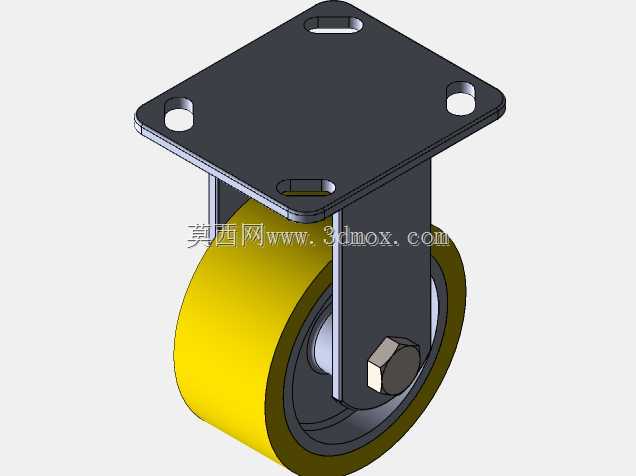

重型方座聚氨酯包胶工业脚轮结构

这款重型脚轮的设计初衷，是解决大载荷工位器具、仓储转运设备在硬质地坪上的行走承重与静音需求，目前在车间周转手推车、重型货架移动底座、自动化线边料架、大型设备移动调平基座上都有广泛适配。从结构拆解来看，顶部安装板采用方形带圆角的钢板冲压成型，四个安装孔做了长圆孔设计，并非等直径圆孔，这种设计是为了适配安装面的孔位公差，现场安装时可以在一定范围内调整安装位置，降低对安装基座的加工精度要求，避免孔位错位导致无法装配的问题。安装板下方通过双侧立式支架夹持滚轮总成，支架采用厚钢板折弯成型，两侧板同轴度通过工装焊接保证，避免滚轮转动时出现卡滞、偏磨的问题。滚轮部分采用铁芯外包聚氨酯的结构，内层铁芯提供足够的径向承重能力，外层聚氨酯材质邵氏硬度控制在合理区间，既可以在水泥、环氧地坪上滚动时降低噪音，也能避免刮伤车间地坪表面，同时相比纯尼龙滚轮，聚氨酯的缓冲性能更好，经过地面接缝、微小凸起时能吸收部分冲击，降低对上方承载设备的振动影响。滚轮中心采用贯通式螺栓轴加锁紧螺母的固定方式，轴与滚轮内孔之间预留转动间隙，螺母锁紧后不会将滚轮两侧夹死，保证转动顺畅，同时防松螺母的设计可以避免长期震动下螺母松脱，提升使用可靠性。从安装边界来看，顶部安装板的孔位间距适配行业内通用的重型脚轮安装尺寸，不需要额外定制转接板就可以直接替换同规格的传统脚轮，滚轮直径的选型匹配了对应载荷下的启动阻力，直径越大越容易越过地面微小障碍，同时轮面宽度足够，降低轮面的单位面积压力，减少包胶层的长期蠕变。设计过程中重点校核了支架的焊接强度、安装板的抗弯能力，以及轮轴的剪切强度，确保在额定载荷下长期使用不会出现支架变形、轮轴断裂的问题，同时双侧支架的间隙控制经过反复调整，既不会因为间隙过大导致滚轮晃动，也不会因为间隙过小导致转动阻力增大。在实际选型应用中，这类脚轮常搭配同规格的定向脚轮与带刹车万向脚轮组合使用，根据设备的总重量分配单轮载荷，预留足够的安全系数，避免过载使用导致包胶脱层、支架变形。
