导轨式工业信号扩展模块壳体结构

　　这套壳体结构面向工业控制柜内的信号采集、通信扩展与I/O转接场景，整体采用标准DIN导轨安装形态，适合嵌入PLC周边的分布式控制节点。现场使用时，模块可直接卡装在35mm宽的电气安装导轨上，多台模块并排布置后，侧面的拼接定位结构能够限制相邻壳体的横向窜动，避免柜内布线后出现模块歪斜、端子受力不均的问题。

　　从结构布局看，壳体主体由上盖、底壳、前端端子面板和导轨卡扣组成。底壳背部预留弹性卡爪，卡爪的开合行程围绕标准导轨帽沿设计，装配时先将壳体上侧挂住导轨，再按压下部即可完成锁定；拆卸时用螺丝刀拨动卡扣释放位，就能把模块从导轨上取下，维护更换不需要拆除整排相邻设备。壳体两侧设置了竖向拼接槽与定位凸筋，多模块并排时可通过总线连接盖板或侧接插件实现邻间定位，保证端子排面齐平。

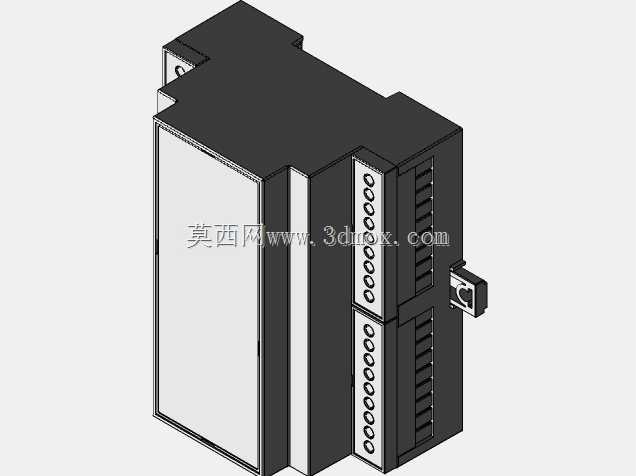

　　前端面板是整台模块的操作与接线边界，面板上分布两列圆形接线孔位，孔位按纵向等距排列，适配螺钉压接或弹簧端子的走线方向。每一列端子旁保留了标识条安装区域，现场接线后可插入点位编号条，方便区分数字量输入、输出、电源正负极及通信线。面板另一侧设置多组狭长通风与卡扣槽，既用于上盖和底壳的扣合定位，也能在模块内部继电器或通信元件发热时形成微弱对流通道。端部还预留了外接连接器或扩展接口的安装位，接口周围做了局部加厚，防止插头反复插拔时造成壳体壁面开裂。

　　外形设计遵循柜内器件的窄宽度思路，模块高度与常见可编程控制器扩展单元保持一致，深度方向控制在柜内安装板与柜门之间的安全距离内，避免端子接线后与线槽或柜门干涉。上盖采用平整顶面，表面没有多余凸起，便于在密集柜内从上向下观察模块状态；底壳内部设置多处分层挡墙和螺丝柱，可将PCB板分隔成电源区、信号区和接口区，降低强电接线端与弱电通信线路之间的干扰。

　　建模时需要重点控制几个装配边界：一是导轨卡扣与底壳转轴处的配合间隙，卡扣既要能弹性摆动，又不能在振动环境下自行松脱；二是前端端子孔与内部PCB焊盘位置的同轴度，孔位偏移会导致导线压接后偏斜，甚至无法插入端子；三是上下盖扣合爪的扣入深度，扣合量过小会造成壳体接缝张开，过大则会给维修拆卸带来困难；四是侧面拼接面的平面度，若相邻模块接触面翘曲，多台连装后会累积出明显缝隙。

　　在实际工程选型中，这类壳体常用于自动化产线的远程IO站、设备状态采集模块、通信转换单元以及小型继电器输出模块。结构设计不需要追求复杂曲面，反而更强调安装兼容性、接线可达性和批量装配效率。壳体棱边处保留适度脱模斜度和圆角，既有利于塑料件成型，也能减少装配人员在柜内作业时被锐边划伤的风险。整体模型把导轨安装、端子排布、侧部拼接和接口扩展集中在一个紧凑外壳内，能够直接作为工业控制模块外观结构与安装干涉检查的参考。
