TE大功率汽车继电器三维结构数模

　　在整车电气架构与工业控制盘柜的选型工作里，大电流通断类继电器往往是最容易被忽视、却直接决定回路可靠性的核心元件。这套TE c-3-1393209-1-b继电器数模，还原的正是Brumfield T90系列30A等级PCB安装式电磁继电器的完整外形与插装边界，面向汽车配电盒、充电桩内部控制板、工程机械线束盒、光伏逆变辅助回路以及大功率家电主控板等场景。这类器件承担的并不是信号级小电流切换，而是风扇、油泵、预热塞、灯光负载、加热膜、直流电磁阀等持续安培级负载的直接通断，因此在整机三维布局阶段，不能只把它当成一个普通方块元件随意摆放。

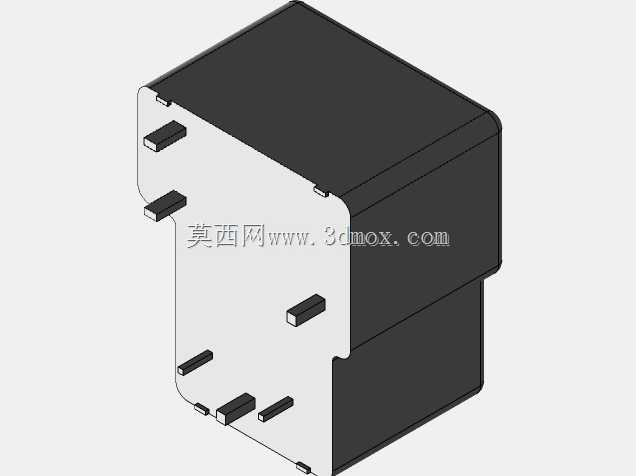

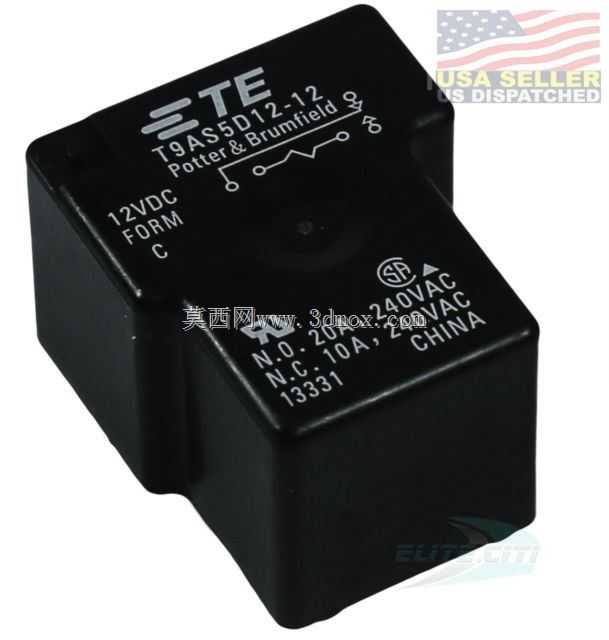

　　从结构特征看，该继电器采用近似立方体的塑封外壳，主体由黑色耐温壳体与金属屏蔽/安装侧板组合而成，底部伸出多根扁形功率插脚与若干信号引脚。数模中清晰表达了插脚的伸出长度、脚位间距、端部倒角以及引脚在壳体底面的分布关系，这对PCB Layout工程师尤为关键：功率脚承担30A量级电流，焊盘尺寸、铜箔宽度、过孔数量与走线温升都要围绕实际引脚位置展开，若三维阶段脚位干涉或间距误判，后期改板代价极高。金属侧板并非装饰结构，它既参与壳体刚度维持，也在部分安装方式中辅助定位与散热，设计PCB板框或塑料固定座时，需要给侧板边缘预留避让间隙，避免装配应力直接压在塑壳分型线上。

　　实际整机布置中，这类继电器的安装边界要同时考虑电气间隙、爬电距离与散热通道。器件线圈侧驱动电压覆盖常见直流低压范围，线圈自身存在持续功耗，触点在带载分合时也会产生温升，因此数模导入整机后，不能仅按外形包络做静态干涉检查，还要在继电器周围预留空气流通空间。密集堆叠在密闭接线盒内时，多只继电器并排安装应保持合理间距，靠近功率电阻、整流桥、变压器等发热元件的一侧需增加隔挡或拉开距离。PCB在继电器下方的区域，应避免布置对温度敏感的精密采样电路，长期热积累会导致采样漂移与焊点疲劳。

　　安装方式上，该器件以PCB直插为主，依靠底部引脚穿板焊接实现电气连接与机械固定。由于整机振动工况复杂，汽车与工程机械场景中仅靠引脚承受器件重量并不稳妥，结构设计时常在继电器顶部或侧面增加泡棉压条、塑料卡扣、金属压片等辅助固定，数模给出的顶面平面区域与侧面台阶，正是这些压紧结构的作用位置。压持点应优先落在壳体刚性较强的区域，避开壳盖配合缝与薄弱侧壁；压持力也不能过大，否则塑壳变形会挤压内部磁路机构，造成触点动作电压偏移。三维设计时可依据模型外轮廓同步设计压条弧度与限位筋，保证振动过程中器件不出现明显晃动，同时给装配公差留出补偿量。

　　从功能逻辑看，继电器内部为电磁驱动触点机构，线圈得电后吸合衔铁，带动动触点与静触点闭合，从而以小电流控制信号切换大功率主回路。选型核对时要关注常开触点形式、线圈额定电压、动作与释放电压、触点压降以及线圈温度等级，不同后缀型号在脚位排布上可能相近，但负载能力与触点材料存在差异，结构工程师在复用模型时必须与电气原理图中的物料编码逐一对应。模型外形上的插脚数量和排列可作为防错依据，装配方也能利用脚位不对称特征防止误插。

　　接线与维护层面，主回路引脚附近的铜排或导线走向应短而顺，避免在继电器根部形成硬应力；板上连接器、线束扎带点不要把拉力传递到继电器引脚。清洗工艺阶段，助焊剂残留可能沿壳体缝隙或引脚根部聚集，结构开孔与防护盖设计要兼顾清洗液挥发路径。对于开放式框架安装，还需依据器件绝缘等级核对带电体到金属支架、相邻导体之间的距离。通过这套完整数模，结构人员可以在方案阶段同步完成板框限位、压片设计、温升空间校核与维修插拔路径检查，减少样机阶段因继电器包络、脚位或固定方式不清带来的反复改板。
