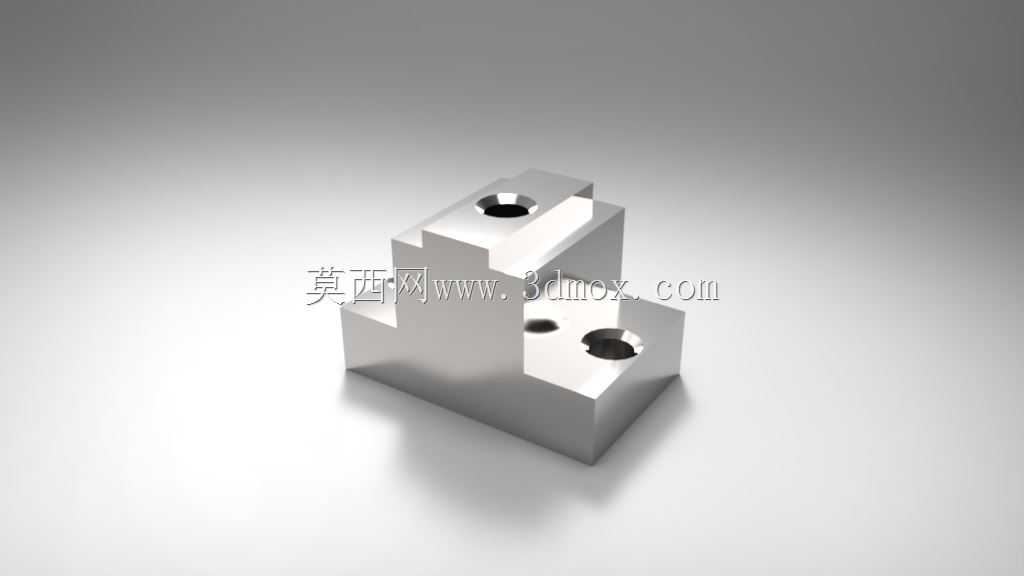

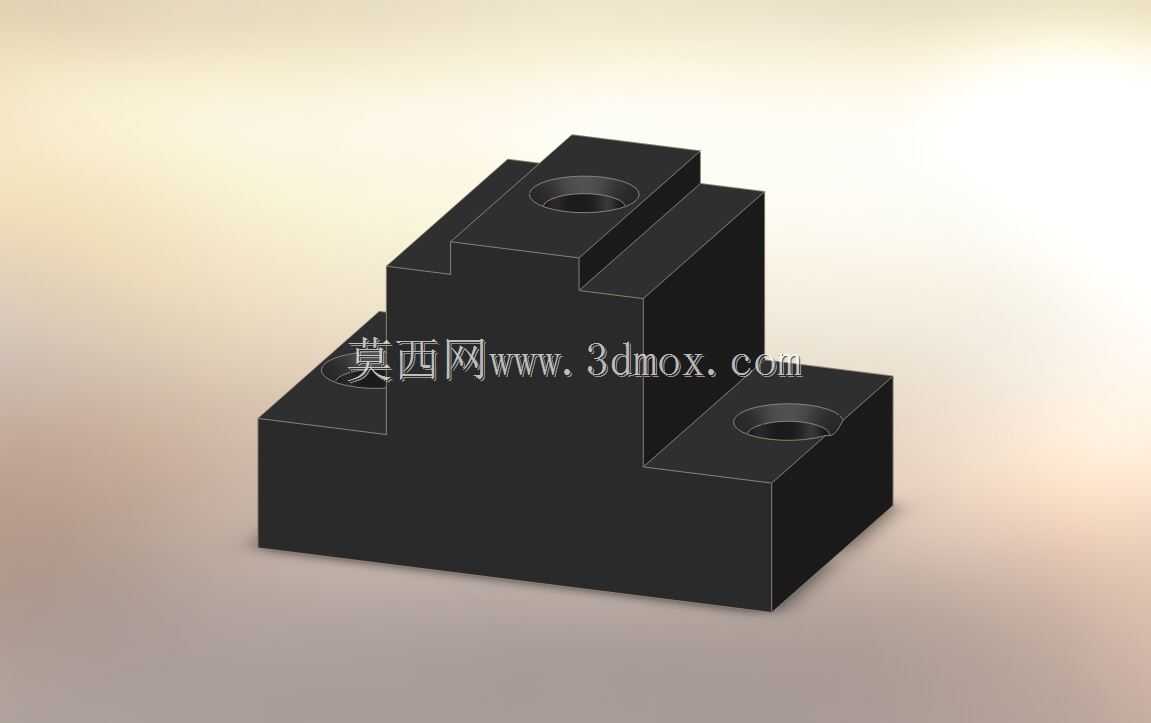

在自动化产线的工位夹具布局里,这类阶梯T型块状基座是非常常见的定位承托构件,它不需要复杂的曲面造型,却直接决定了上层执行元件的安装高度、同轴度以及长期运行下的刚性表现。从结构形态上看,零件整体呈左右对称的三级阶梯轮廓,底部为一块横向延展的宽幅底板,底板左右两端各加工出一个同轴的沉头通孔,中部向上凸起形成更高一层的主支撑台,主支撑台顶面居中位置再设置一处沉孔,三处孔位沿零件纵向中心面对称分布,这种布局并非随意排布:底部两孔承担整机与下方安装面的锁附固定,将基座受到的倾覆力矩分散到左右两个支点,避免单点锁紧带来的翘曲风险;顶部居中孔则用于对接上方的传感器支架、小型气缸连接座或者定位销套,让上层负载的作用力线尽量落在基座的支撑中心区域,减少偏载带来的弯曲应力。
实际车间调试中,这类基座常被用在6S工位改造的小型工装单元里,比如通讯产品组装线上的微动开关承托座、小型气动压头的过渡安装块,或是检测工位里光电传感器的垫高基准块。选用阶梯造型而非整块等厚方块,核心思路是在保证支撑刚性的前提下削减不必要的材料体积:底部加宽是为了获得更大的支撑跨距,降低单位面积压应力,让基座锁在铝型材工作台面或者钢板工装板上时不会因为震动出现滑移;中部收窄抬高则是为了匹配上层被支撑零件的安装高度,省去额外加装垫片的工序,同时让基座两侧留出空间,方便走线、布置气管或者容纳相邻工位的零件轮廓,避免运动干涉。
建模过程中需要重点把控几处尺寸边界:首先是底板的总长与总宽,这两个尺寸直接决定安装 footprint,在排布多工位工装时,要确认基座底部轮廓不会和相邻的型材槽位、相邻夹具的锁紧螺母发生空间冲突;其次是三级阶梯各自的高度差,顶部台面到底板底面的总高决定了上层元件的工作高度,设计时要配合执行端的行程做校核,比如用来垫高接近开关时,总高需要保证开关感应面刚好处于被测工件的通过高度区间,过高会让感应距离超出有效量程,过低则会出现工件碰撞开关面的问题。三处沉孔的加工尺寸也要分层考虑:底部两孔的沉头段深度要匹配所选内六角螺丝的头部高度,保证螺丝锁紧后端面不高出底板底面,否则基座放置在工作台面上会出现虚接,锁紧后整块零件翘曲;顶部沉孔则根据对接零件的连接形式,既可以做成穿螺丝的过孔沉台,也可以作为螺纹底孔的预加工基准,若后续要攻丝,建模时就要预留足够的螺纹啮合长度,避免因为顶部凸台厚度不足导致螺纹牙数过少、连接滑牙。
零件的棱边全部采用直角过渡,没有设置铸造圆角,这说明它的加工工艺指向整块型材铣削或者方块料机加工,下料后直接通过数控铣一次铣出阶梯轮廓,再依次完成钻孔、沉孔、攻丝工序,加工路径短,装夹次数少,非常适合小批量工装件的快速制作。选材上这类承载基座一般选用45号钢做发黑处理,或者直接用6061铝合金硬质阳极氧化,钢件适合承受较大压持力的压装工位,铝件则在需要控制工装整体重量、频繁换位调整的手动工位上更有优势。装配时先将基座底面贴合工作台安装面,穿入底部两颗锁紧螺丝做预紧,再把上层待固定的元件放到顶部台面,以顶部孔位为基准穿入连接螺丝,全部螺丝就位后再按对角线顺序分次拧紧,能有效避免基座因为单侧锁紧产生内应力,长期运行中也不会因为设备往复震动出现连接松动。
