可调式肘节锁紧夹钳工装结构

项目分类:通用五金配件 发布时间:2022-05-30 ID:640272
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构
  • 可调式肘节锁紧夹钳工装结构

  这套可调夹钳属于典型的肘节式快速锁紧机构,常见于工装夹具、检具、箱体盖、设备防护门、焊接定位台以及小型装配工位中。它的核心价值不在于提供大行程运动,而在于通过连杆过中心后的机械自锁状态,把人工施加的小手把力放大为稳定的夹持或拉紧力,使被连接件在振动、搬运、反复开合条件下仍能保持可靠闭合。

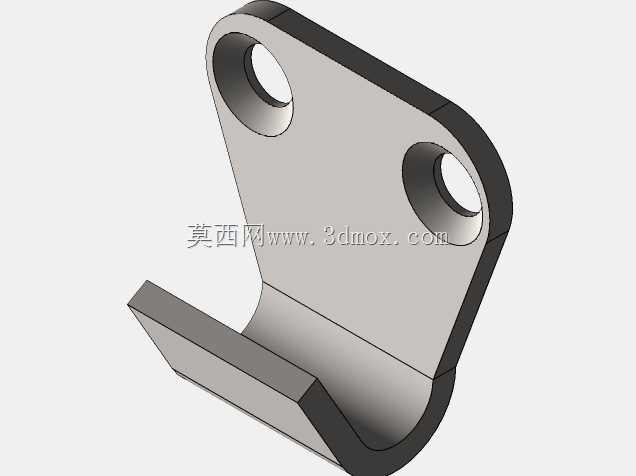

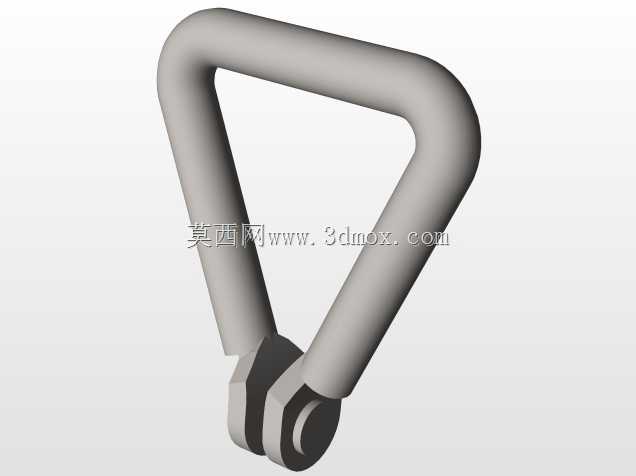

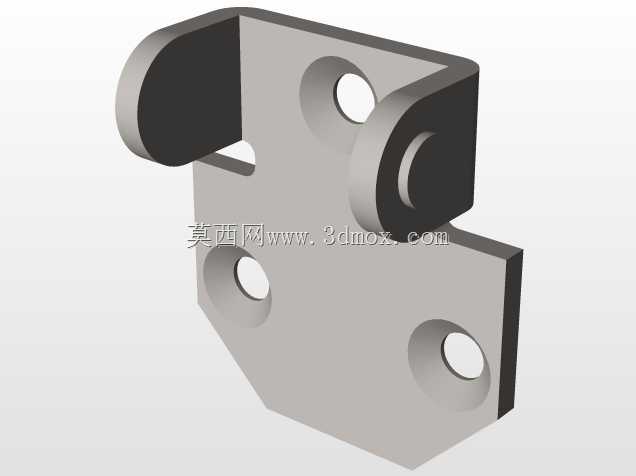

  从结构组成看,模型包含固定底座、铰接支架、调节螺杆、连杆、操作手柄、上部挂环以及端部锁钩等部分。底座采用带孔耳板形式,可通过螺栓固定在机架、模板或箱体侧面;上部连接件同样预留安装孔,用于与门板、盖板或被拉紧部件连接。两者之间通过可调螺杆和肘节连杆传递拉力,安装时不必追求极高的初始孔位精度,可借助螺杆螺纹段调整有效长度,再配合螺母锁紧,补偿装配误差和长期使用后的磨损量。

  实际选型时,首先要确认的是安装边界而不是外观。底座孔距、上部挂耳孔位、闭合状态总高、开启状态手柄摆动范围,以及锁钩与挂点之间的扣合深度,都会直接影响现场能否使用。若底座贴装面不平,铰接轴会承受附加弯矩,长期动作后容易出现卡滞;若上部挂点位置偏离拉力方向,连杆会产生侧向分力,不仅降低锁紧力,还可能造成螺杆弯曲。因此在布置时应尽量让锁紧力沿夹钳主体轴线传递,手柄运动区域保留足够操作空间,避免工人戴手套操作时与相邻结构干涉。

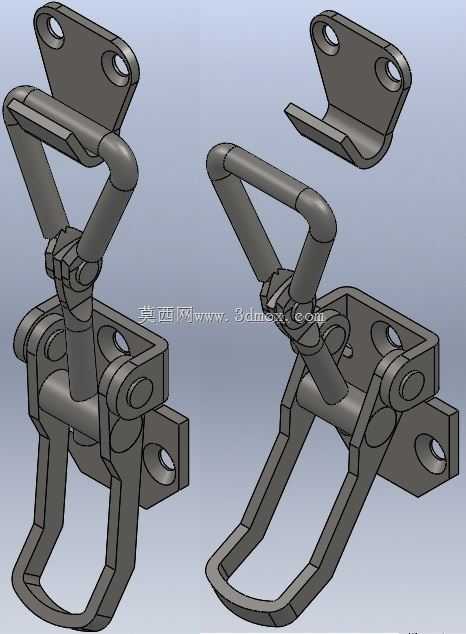

  该类夹钳的工作过程比较直接:打开状态下,上部挂钩与挂环或配合件处于松脱位置,门板、盖板或工装压块可以快速取放;扳动手柄后,连杆组逐渐越过铰接中心,螺杆被拉紧,挂钩产生向下或向内的约束;当手柄到达贴合位置时,机构进入过中心锁定区,即使外部存在振动,手柄也不会自行松脱。需要打开时,反向扳动手柄,连杆越过死点,拉紧力迅速释放,整个过程不需要工具辅助,适合频繁开合的生产场景。

  在工装设计中,这种结构尤其适合需要快速装卸但夹紧力要求明确的工序。例如焊接工位上,可用它压紧薄板定位件,减少螺栓反复拧紧的时间;检测治具中,可用于固定样件边缘,保证测点位置一致;箱体设备上,可作为检修门、滤清器盖、防护罩的侧向拉紧锁扣;物流周转设备中,也能用于折叠栏板、料箱盖或可拆卸挡板的固定。与普通螺钉压紧相比,它的开合效率更高;与磁吸固定相比,它对材料没有磁性要求,锁紧状态也更直观。

  建模时需要重点表达几处配合关系。底座与支架之间的铰接轴应保证同轴,连杆两侧孔位需要对称,否则手柄扳动时会出现偏摆;调节螺杆两端分别连接挂钩和连杆,螺纹段长度决定张紧范围,过短会导致现场无法调到合适扣合量,过长则可能在闭合时与支架发生干涉;手柄外形虽然不是精密传力面,但它决定操作者施力臂和握持空间,不能只按渲染外形处理,应保留足够截面以承受扳动载荷。

  强度判断上,薄弱位置通常不在手柄,而在铰接孔、螺杆根部和挂钩弯转处。铰接孔反复承受冲击和剪切,壁厚过小会磨出椭圆孔;螺杆根部若螺纹收尾靠近应力集中区,受拉时容易萌生裂纹;挂钩在拉紧时同时受拉和弯曲,扣合尖端过尖会造成接触应力过大。结构优化时可在挂钩弯折处增加圆角,在底座耳板外侧加厚,并让螺纹有效旋合长度满足受力要求。

  安装方式上,底座建议贴合在刚性较好的支撑面上,固定螺栓下方设置平垫或加厚承压面,避免局部压陷。上部挂点应采用可微调结构或在试制阶段预留修配余量,因为夹钳的锁紧感与扣合深度关系很大:扣合过浅,振动后可能脱开;扣合过深,手柄需要强行扳过死点,工人操作费力且连杆长期处于高载荷状态。较合理的状态是手柄闭合末段有明显阻力,到位后贴合面压紧,手柄无明显虚位。

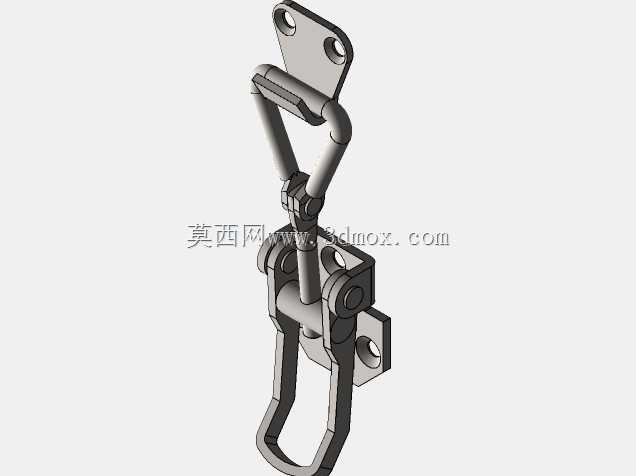

  外形方面,模型呈现的是立式拉紧夹钳形态,主体为金属冲压件、机加工件和标准紧固件组合。下部叉形支架提供稳定铰接基础,中部螺杆承担长度调节,上部三角挂板用于与被锁件连接。整体结构裸露、动作路径清晰,便于维护人员观察磨损情况。对三维设计人员而言,使用这类模型时不应只把它当作外观件摆放,而应在数模中验证开启角度、闭合高度、螺栓装拆空间、手柄操作空间以及挂钩与配合件的接触位置,这样进入样机阶段后,夹具才能真正承担快速定位和可靠锁紧的作用。
