细雾长杆喷雾喷嘴结构设计

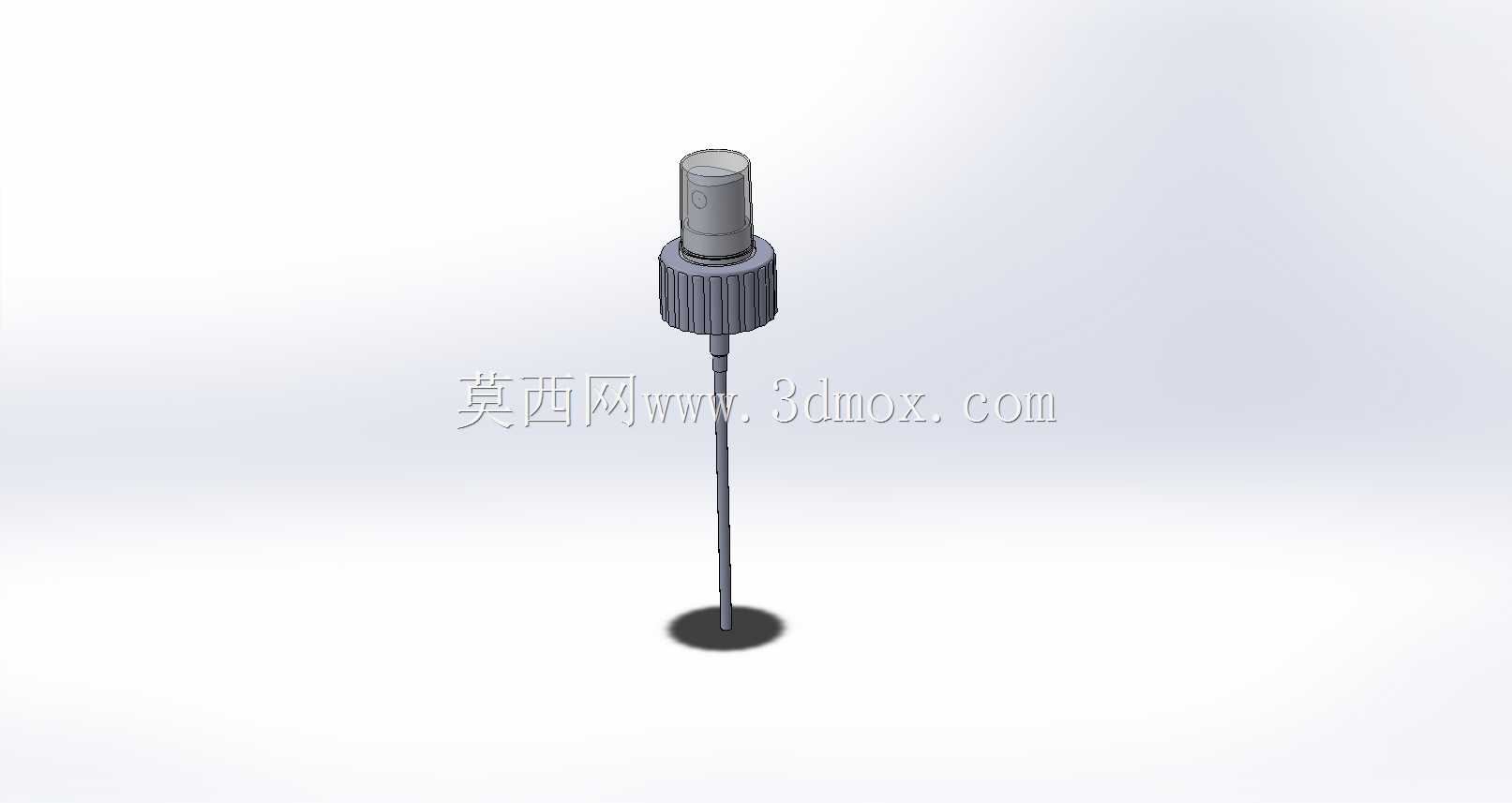

　　细雾喷雾喷嘴多用于需要将液体分散为微小液滴并定向输送的工况，常见于小型加湿装置、药剂喷洒容器、实验雾化管路、工位冷却以及局部清洁设备中。该结构将顶部雾化头、中部旋接锁紧段和下部细长吸液管组合为一体，能够在有限安装空间内完成液体吸取、导流与喷出动作。模型在外观上保留了喷嘴类零件的典型工程特征：上端为短圆柱雾化主体，外侧设置便于装配定位的台阶；中部采用带竖向防滑筋的环形锁紧结构，可与瓶盖或设备面板上的安装孔配合；下端延伸出一根细长导管，末端接近容器底部，用于保证液体在较低液位时仍可被吸取。

　　从实际使用角度看，这类喷嘴的关键并不只在外形，而在于各段边界是否满足装配和流体路径要求。顶部雾化头需要预留压配或旋接空间，其外径决定了喷头与外罩、按钮或保护盖之间的间隙；中部防滑筋既承担手动拧紧时的握持作用，也在自动化装配中可作为夹持定位特征，建模时筋条数量、高度和周向分布应保持均匀，避免出现局部壁厚突变。下部长杆是整个零件中尺寸比例最突出的部分，细长形态要求在三维结构中明确杆径、长度以及与锁紧段的过渡圆角。若杆径过粗，会占用容器内部空间并增加材料；若杆径过细，则在注塑成型、运输插拔和长期使用中容易发生弯曲。

　　设计思路上，喷嘴主体可按功能拆分为三个区域处理。第一区域为雾化输出区，重点关注喷头端面、出口孔位和内部流道的衔接，虽然外观模型未完全展开内部微孔，但在工程深化时应保证出口轴线与吸液管轴线一致，减少液流偏置。第二区域为安装密封区，环形筋位下方通常需要与瓶口、密封圈或垫片形成压紧关系，因此台阶面应保持平整，轴向压紧量要结合橡胶件压缩比确定。第三区域为吸液导流区，长杆末端可根据容器形状设置斜切口或保留平口，斜切口有利于在底部残留液体较少时维持进液连续性，平口则便于控制插入深度和制造一致性。

　　外形尺寸与安装边界需要围绕容器接口展开。中部带筋圆环的最大外径应小于装配工具或手拧操作空间，同时大于安装孔，以形成轴向限位；圆环下方与瓶口接触的圆柱段需匹配标准瓶口内径或螺纹盖中心孔。长杆长度不宜简单按容器总高取值，而应依据瓶底曲面、吸液余量和装配后喷头高度综合确定：杆端距瓶底过小，容易因瓶底变形或杂质沉积造成堵塞；距离过大，则会导致残余液体无法被充分吸取。顶部喷头与瓶肩、外盖之间也要保留径向间隙，尤其在带有按压帽的产品中，喷头轴线偏移会直接影响按压手感和喷雾方向。

　　在结构建模过程中，细长杆与主体连接处应避免尖锐交界，采用圆角或锥度过渡可降低应力集中，也有利于塑料熔体填充。防滑筋的根部建议设置小圆角，筋条顶部可做轻微倒角，使手动旋转时不易划伤。若该零件用于批量注塑，还需关注壁厚均匀性：中部环形区域体积较大，长杆区域截面较小，二者连接处容易出现缩痕或充填不足，结构上可通过合理减薄内部实体、保留均匀壁厚来改善成型质量。对于需要渲染核对的场景，模型将金属质感的雾化主体、深色锁紧环和细长导管分段表达，便于设计师检查比例、装配关系以及外观层次。

　　应用到设备选型时，该喷嘴适合安装在小型储液容器顶部，依靠长杆伸入液面以下完成供液。若用于腐蚀性液体或高温环境，材料表面和结构尺寸需另行校核；若用于高速自动化产线，中部筋位和顶部圆柱面可作为视觉识别与夹取定位基准。整体结构紧凑，功能分区清晰，既能作为独立雾化配件进行结构评审，也可作为瓶体、按压泵、喷雾外壳等相关组件的配套零件使用。
