比克曼顶篷门接合卡扣锁扣结构

　　该锁扣零件主要用于厢式车辆、改装房车、设备舱门或可开合顶篷结构中，承担顶篷与门框之间的快速接合、定位与锁紧任务。实际装车场景里，顶篷门往往需要频繁开启和闭合，操作人员希望在不借助额外工具的情况下完成门体固定，同时又要保证闭合后不会因车辆振动、风载或轻微碰撞而自行脱开。这类卡扣式锁扣正是围绕这一需求展开设计：一端通过平直安装翼板固定在顶篷或门框基体上，另一端利用带开口的扣合区域与对应挂钩、销轴或门体凸缘配合，形成可反复拆装的机械约束。

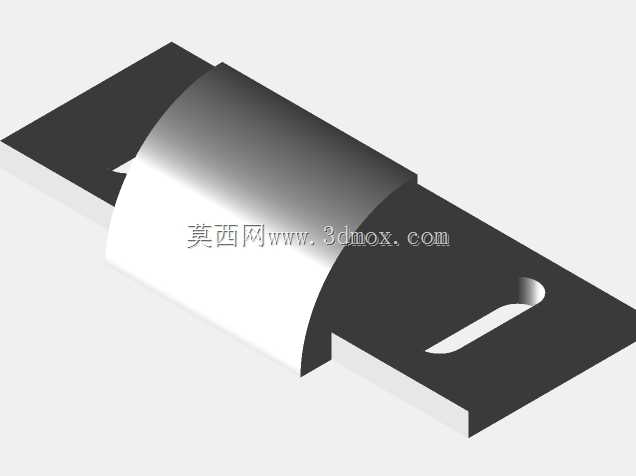

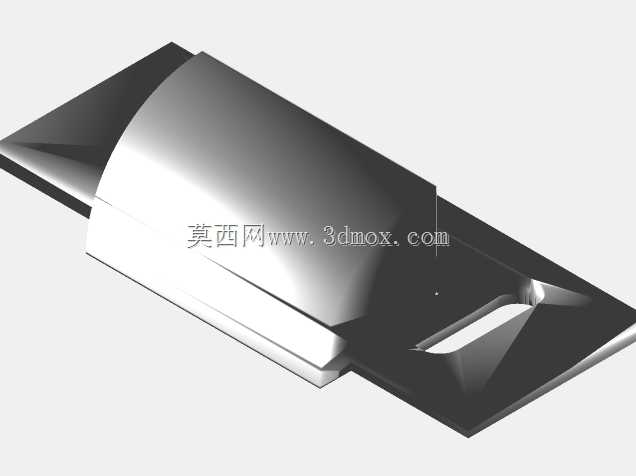

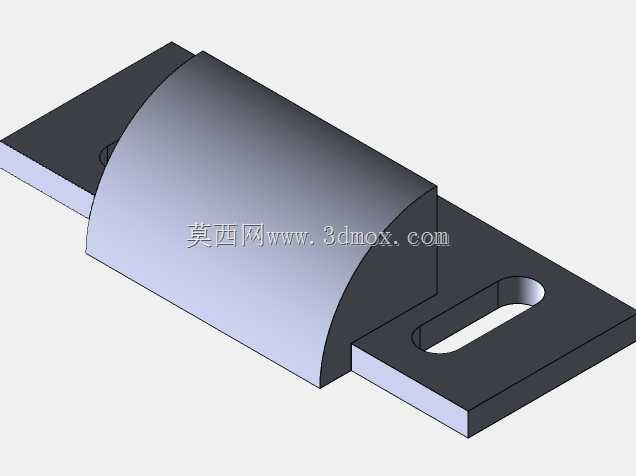

　　从结构形态看，零件整体为薄板冲压成形思路，主体包含一段弧形包覆面和两侧延展的安装翼板。弧形面并非单纯的外观造型，而是用于贴合顶篷门接合处的圆弧轮廓，使锁扣在闭合状态下能够顺着门体曲面分布载荷，避免局部点接触造成压痕或应力集中。翼板上预留有长圆形安装孔，孔位方向沿零件长度方向布置，这种孔型在装配时允许一定的位置调节，能够补偿骨架焊接、蒙皮铺设或门体铰链安装带来的累计误差。现场装配时，紧固件穿过长圆孔将锁扣压在基材上，若门体与挂钩的相对位置略有偏差，可在最终拧紧前沿孔长方向微调锁扣位置，使扣合量处于合适范围。

　　扣合端的开口槽是功能实现的关键区域。槽口边缘采用过渡圆角和局部加强折边，减少薄板在反复扣入、脱出过程中因应力集中而产生裂纹。槽口周围的材料通过折弯形成近似盒形的局部加强区，提高了开口部位的抗弯刚度；当挂钩进入槽位后，门体受到向外拉开的力时，载荷并不只作用于薄板平面，而是通过折边、弧形面和翼板逐步传递到安装基面，使整个零件形成连续的传力路径。与平面简易卡片相比，这种带立体折弯的锁扣在同等板厚下具有更高的抗翘曲能力，适合承受振动环境下的周期性载荷。

　　设计过程中需要重点控制几个边界尺寸。其一是安装翼板的展开宽度和孔边距，孔边距过小会导致紧固点附近材料承压不足，尤其在铝合金或薄钢板基材上容易出现拉长孔；孔边距过大则会增加零件外形尺寸，挤占顶篷密封条或内饰板的布置空间。其二是弧形面的曲率半径，必须与门体接合处的实际曲面匹配，若曲率偏差较大，锁扣装配后会出现中部贴紧、两端翘起，或者两端压紧、中部悬空的情况，既影响外观，也会改变扣合力臂。其三是扣合槽的有效宽度和导入角度，槽宽要略大于配合销轴或挂钩颈部直径，同时入口处设置斜向导入面，使门体在接近闭合位置时能够自动滑入锁紧位，降低操作者对位难度。

　　从安装边界看，锁扣属于外露或半外露五金件，周围通常需要同时布置密封条、蒙皮翻边和内饰遮挡件。建模时不能只孤立绘制单个零件，而应结合门体打开角度检查运动干涉：顶篷门绕铰链旋转时，挂钩轨迹会先接近锁扣斜面，再沿导入面滑入槽底；若锁扣弧形面过高或翼板折弯边外伸过多，门体在未完全闭合时就可能发生碰撞。因此三维布局中应建立门体、铰链轴线、挂钩和锁扣的简化装配，按实际开合行程做运动校核，重点观察槽口入口与挂钩在最后闭合阶段的相对位置，以及开启时挂钩能否顺利脱离而不反向卡滞。

　　板厚选择同样需要结合使用场景。若用于轻型篷布门或小型设备舱，较薄板料即可满足手动扣合需求，并能保持适当弹性，使扣入时有清晰手感；若用于硬质顶篷门或车辆行驶中承受较大风载的部位，则应通过增加折弯高度、加宽翼板或提高板厚来增强刚度，而不是单纯依靠增大紧固力。紧固件布置在翼板平面区域，紧固后应使锁扣底面与基材均匀贴合，避免强行拉压导致弧形面变形。对于需要密封的门体，锁扣安装点还应与密封条压缩量协调，锁紧后既要保证密封条达到设计压缩率，又不能因过扣使门体框架产生永久变形。

　　该类零件的三维建模适合采用钣金流程处理：先依据安装面和扣合轨迹建立主体轮廓，再完成弧形包覆、翼板展开、槽口切除和折边成形。建模时应保留折弯半径、料厚和卸载后可能的回弹趋势，尤其弧形段与端部折弯相交位置，要注意曲面过渡连续，避免生产时出现拉伸开裂或叠料。投影得到的展开外形可用于冲压落料和后续折弯工序核对，也能为安装孔加工提供基准。整体结构没有复杂传动部件，功能可靠性主要来自轮廓形状、折弯刚度和安装点布置的合理性，因此在设计评审时应围绕扣合轨迹、载荷传递和装配调节量三个方面反复校核。
